Serie
Die Mehrfachkupplung verringert den
Anschlussaufwand zwischen
Schaltschrank und Maschine und
erleichtert den Austausch bei Störfällen.
Schnelles und gleichzeitiges
Verbinden oder Trennen von bis zu
20 Druckluftleitungen.
Für großen Druckbereich von
-100 kPa bis 1 MPa geeignet.
Deutlich reduzierter Platzbedarf im
Vergleich zur Montage mehrerer
einzelner Schottverschraubungen.
Zum Einbau in Schalttafeln geeignet.
Steckverbindungen für
Schlauchanschluss
Steckverbindungen reduzieren die Montage-
kosten wesentlich.
KDM20
KDM10
Achtung
Lesen Sie dieses Dokument vor dem
Gebrauch des Produkts.

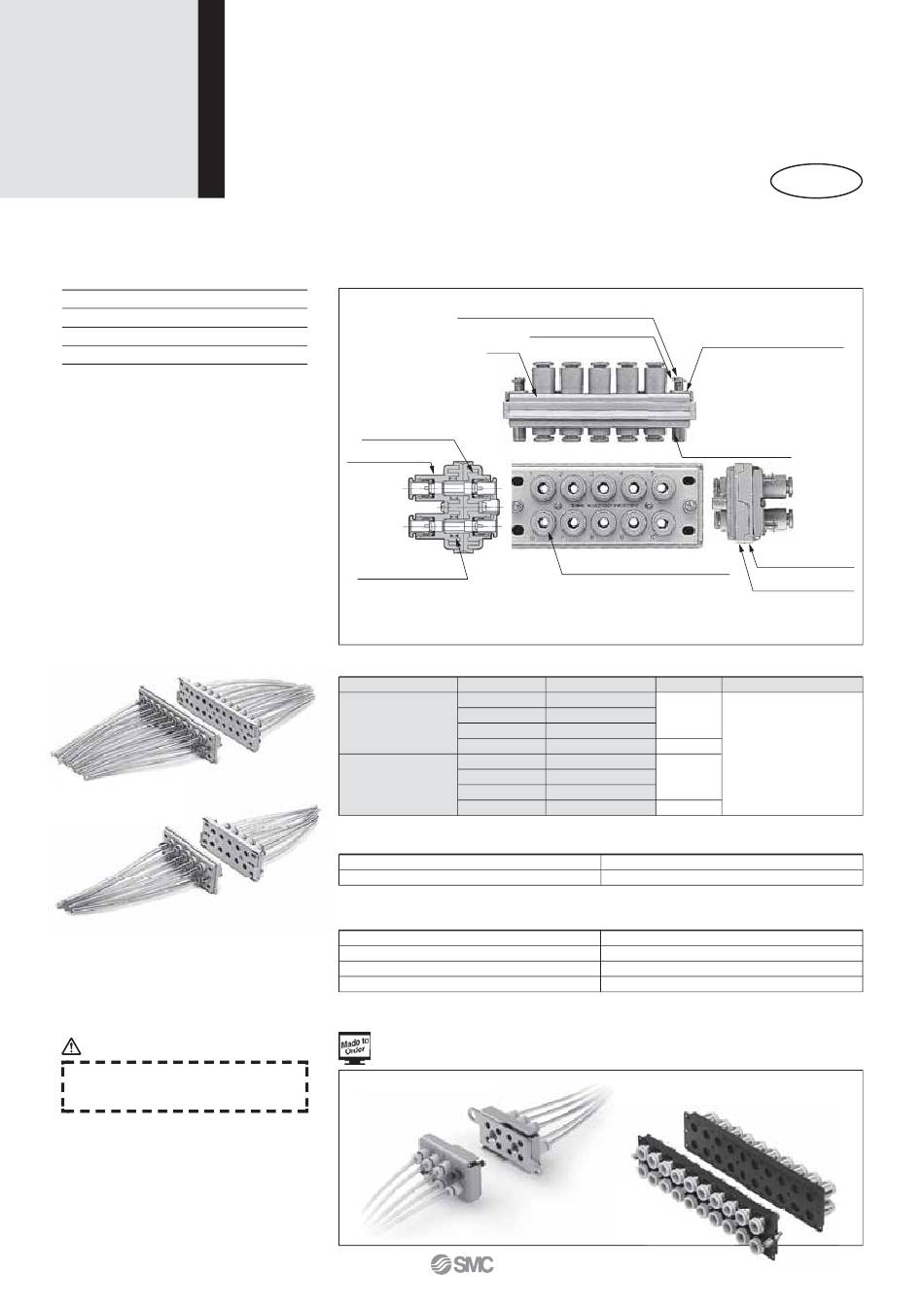

Mehrfachkupplung rechteckig
KDM
Max. 10-20 Anschlüsse
Stecker
Buchse
Dichtung
Von Vakuum (-100 kPa) bis
1 MPa einsetzbar.
Modell
Max. Anzahl Schläuche
10
20
Verwendbarer Schlauch
Schlauchmaterial
Schlauch-Außen-Ø
Technische Daten
Medium
Betriebsdruckbereich
Prüfdruck
Umgebungs- und Medientemperatur
Anm.) Bitte vermeiden Sie den Einsatz in Leckageprüfgeräten oder zum Halten von Vakuum, da minimale Leckagen auftreten können.
Bestelloptionen
Bestelloptionen
(Siehe Seite 4 für Details)
(Siehe Seite 4 für Details)
m
Mit Steckverbindungen Ø 2
Mit Steckverbindungen Ø 2
t Steckverbindungen Ø 2
Schraube für Befestigungswinkel
Sicherungsring
Platte
Mit Steckverbindungen
Standardmässig chemisch vernickelt und
somit kupferfrei. Schläuche mit
unterschiedlichen Durchmessern sind
beliebig kombinierbar. Zwei Baugrößen mit
10 und 20 Anschlüssen, sind erhältlich.
Schlauch-Außen-Ø
Bestell-Nr.
3,2
KDM10-23
4
KDM10-04
6
KDM10-06
8
KDM10-08
3,2
KDM20-23
4
KDM20-04
6
KDM20-06
8
KDM20-08
Anm.)
Mit S
Mit Steckverbindungen Ø 10, Ø 12
RoHS
Befestigungswinkel für
Paneleinbau
(Standard)
Zum Einbau in Panelen geeignet.
Bohrungen für Montageschrauben
sind nicht erforderlich. (max.
Panelstärke: 5 mm)
Klemmschraube
Buchsengehäuse
Steckergehäuse
Die seitliche Gehäuseform
verhindert Montagefehler.
Gewicht (g)
Farbe des Druckrings
300
520
blau
520
950
FEP, PFA, PA, PA weich, PUR
3,2, 4, 6, 8
Druckluft
-100 kPa bis 1 MPa
1,5 MPa
-5 bis 60 °C (nicht gefroren)
1
