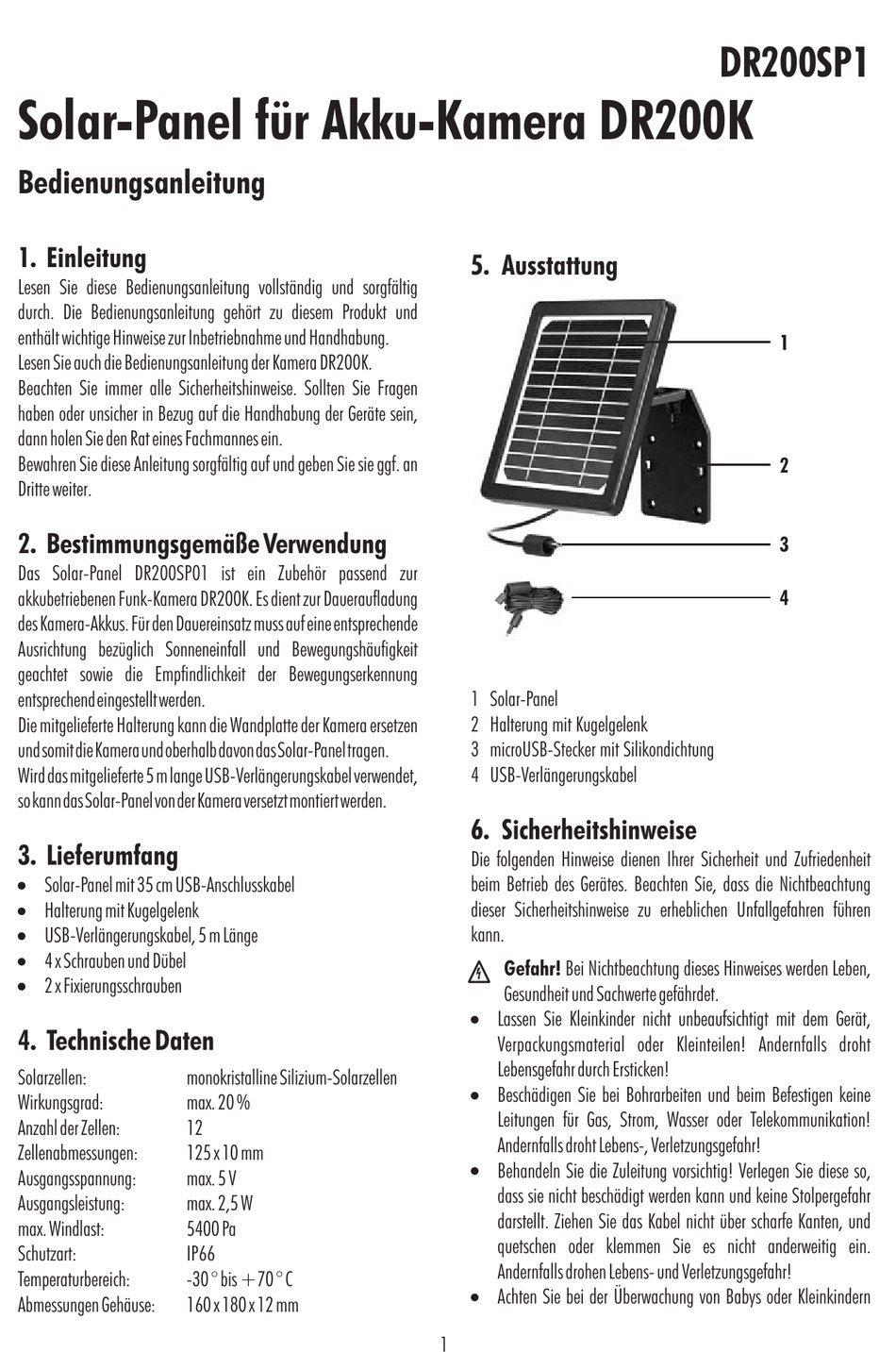

indexa DR200SP1 Bedienungsanleitung

Solar-Panel für Akku-Kamera DR200K
Bedienungsanleitung
1. Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig
durch. Die Bedienungsanleitung gehört zu diesem Produkt und
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Lesen Sie auch die Bedienungsanleitung der Kamera DR200K.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen
haben oder unsicher in Bezug auf die Handhabung der Geräte sein,
dann holen Sie den Rat eines Fachmannes ein.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an
Dritte weiter.
2. Bestimmungsgemäße Verwendung
Das Solar-Panel DR200SP01 ist ein Zubehör passend zur
akkubetriebenen Funk-Kamera DR200K. Es dient zur Daueraufladung
desKamera-Akkus. FürdenDauereinsatzmuss aufeineentsprechende
Ausrichtung bezüglich Sonneneinfall und Bewegungshäufigkeit
geachtet sowie die Empfindlichkeit der Bewegungserkennung
entsprechendeingestelltwerden.
Die mitgelieferte Halterung kann die Wandplatte der Kamera ersetzen
undsomitdieKameraundoberhalbdavondasSolar-Paneltragen.
Wirddasmitgelieferte5mlangeUSB-Verlängerungskabelverwendet,
sokanndasSolar-PanelvonderKameraversetztmontiertwerden.
3. Lieferumfang
!
Solar-Panel mit 35 cm USB-Anschlusskabel
!
Halterung mit Kugelgelenk
!
USB-Verlängerungskabel, 5 m Länge
!
4 x Schrauben und Dübel
!
2 x Fixierungsschrauben
4. Technische Daten
Solarzellen:
Wirkungsgrad:
Anzahl der Zellen:
Zellenabmessungen:
Ausgangsspannung:
Ausgangsleistung:
max. Windlast:
Schutzart:
Temperaturbereich:
Abmessungen Gehäuse:
monokristalline Silizium-Solarzellen
max. 20 %
12
125 x 10 mm
max. 5 V
max. 2,5 W
5400 Pa
IP66
-30 ° bis +70 ° C
160 x 180 x 12 mm
5. Ausstattung
1 Solar-Panel
2 Halterung mit Kugelgelenk
3 microUSB-Stecker mit Silikondichtung
4 USB-Verlängerungskabel
6. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit
beim Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung
dieser Sicherheitshinweise zu erheblichen Unfallgefahren führen
kann.
Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben,
Gesundheit und Sachwerte gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht
Lebensgefahr durch Ersticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine
Leitungen für Gas, Strom, Wasser oder Telekommunikation!
Andernfalls droht Lebens-, Verletzungsgefahr!
!
Behandeln Sie die Zuleitung vorsichtig! Verlegen Sie diese so,
dass sie nicht beschädigt werden kann und keine Stolpergefahr
darstellt. Ziehen Sie das Kabel nicht über scharfe Kanten, und
quetschen oder klemmen Sie es nicht anderweitig ein.
Andernfalls drohen Lebens- und Verletzungsgefahr!
!
Achten Sie bei der Überwachung von Babys oder Kleinkindern
1
DR200SP1
1
2
3
4
