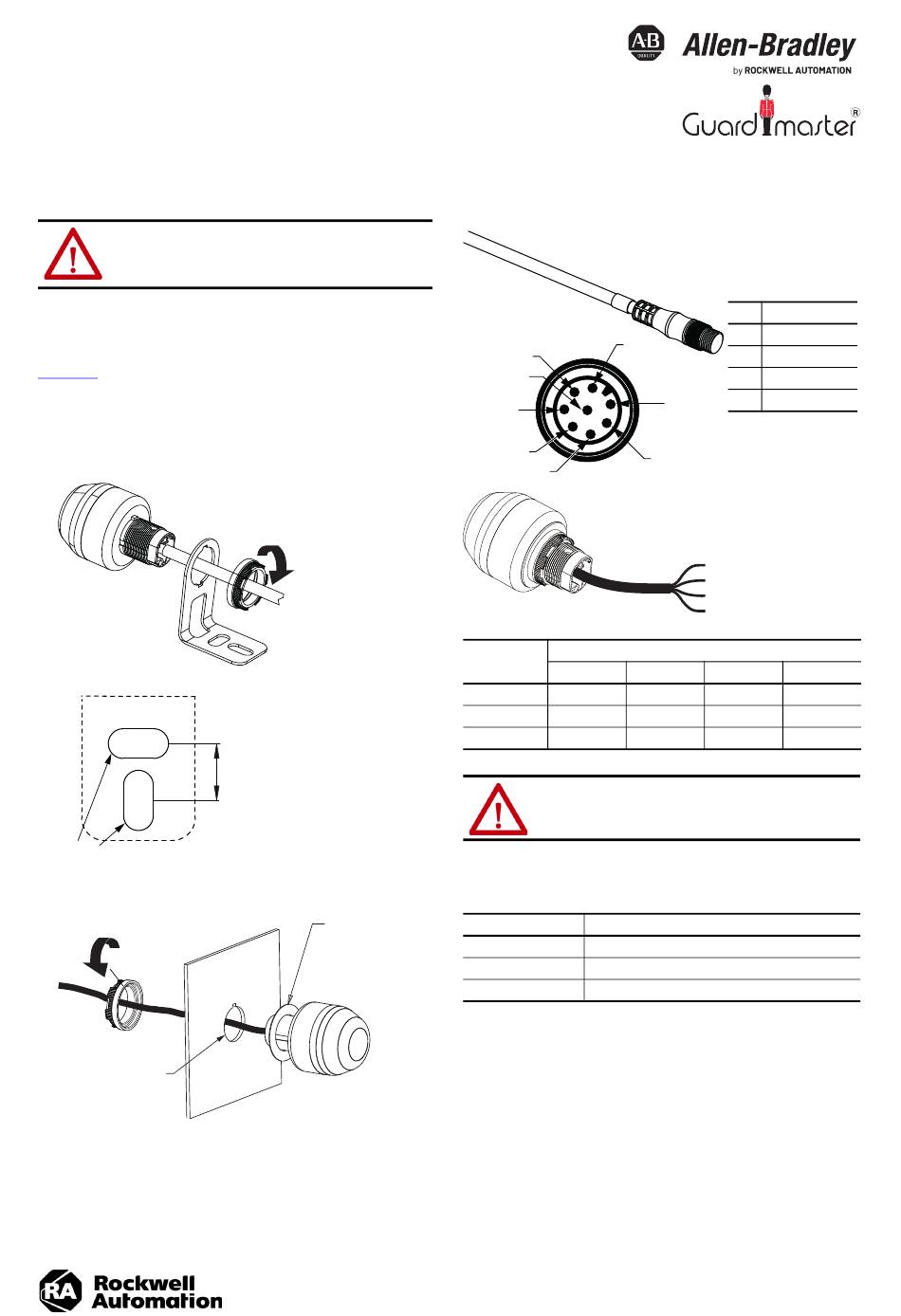

Allen-Bradley 450L-AMUT-IL Installationsanleitung

Installationsanleitung
Übersetzung der Originalbetriebsanleitung
Statuslampe des GuardShield-Sicherheitslichtgitters
Bestellnummer 450L-AMUT-IL
ACHTUNG: Unterbrechen Sie vor der Installation oder
Wartung die Stromversorgung, um die Gefahr eines
elektrischen Schlags zu vermeiden. Prüfen Sie die
Netzteilspannung und Frequenz.
Zusammenfassung der Änderungen
Abbildung 3 wurde in dieser Publikation aktualisiert.
Montage
Abbildung 1 – Montagehalterung
Abbildung 2 – Abmessungen der Montagehalterung [mm (Zoll)]
15.8 x 7.8
(0.62 x 0.31)
Abbildung 3 – Montage (Schaltschrank)
1,7 Nm
(15 lb•in)
Ø 22,5 mm
(0,89 Zoll)
1,7 Nm
(15 lb•in)
14.9
(0.59)
Dichtung
Verdrahtung
2
3
8
4
5
6
Lampenfarbe
Schwarz
Rot X
Gelb X
Grün X
ACHTUNG: Der Betrieb mit zwei oder drei Farben
gleichzeitig für eine längere Zeitdauer als 5 Minuten ist
nicht zulässig.
Spezifikationen
Attribut 450L-AMUT-IL
Zertifizierungen CE-Zeichen, c-UL-us
Betriebstemperatur -30–+45 °C (-22–+113 °F)
Eindringschutz IP65/67, UL-Typ 1
Stift Beschreibung
1 Rot
4 Grün
7 Bezugspotenzial
8 Gelb
1
7
Schwarz
Braun
Weiß
Blau
Kabelfarbe
Braun Weiß Blau
X — —
— X —
— — X
