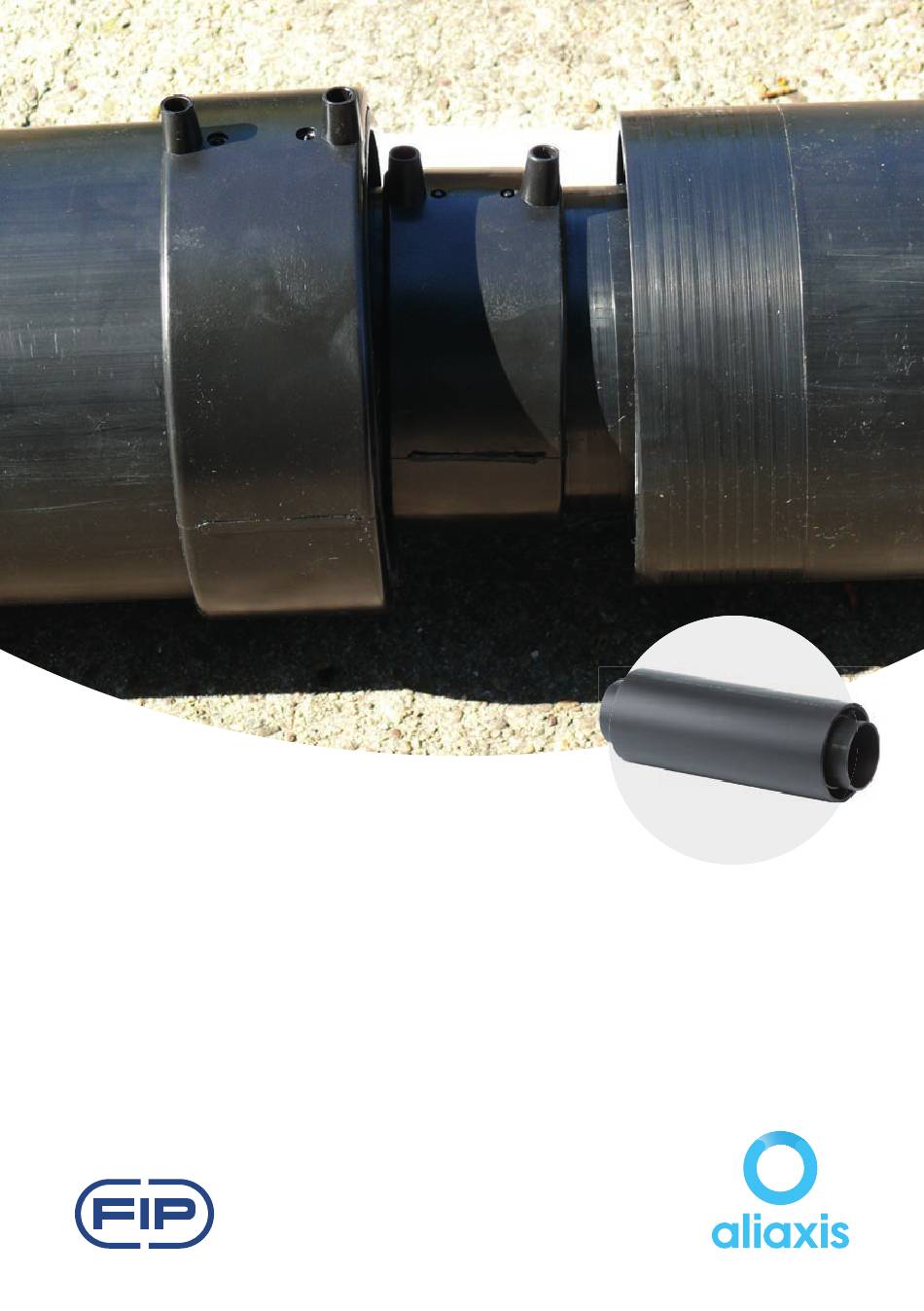

- Seite 1 Montageanleitung AkathermPlus und AkathermThermoPlus Doppelrohr-Streckenverbindung (Rohr/Rohr)
-
Seite 2: Akathermplus Und Akathermthermoplus (Doppelrohr-Streckenverbindung Rohr/Rohr)
Erstellung einer Doppelrohrverbindung AkathermPlus und AkathermThermoPlus (Doppelrohr-Streckenverbindung Rohr/Rohr) Für das Verbinden von PE-Rohren und/oder Formteilen mittels Heizwendelschweißmuffen (HM) gelten die Verarbeitungsrichtlinien der DVS 2207ff. bzw. 2210 TZ und die Angaben der Hersteller. Arbeitsschritte • ein Ablängen der PE Rohre geht diesen Arbeitsschritten voraus •... - Seite 3 • nach der mechanischen Bearbeitung der Oberflächen der zu verschweißenden Rohrleitungsteile die Rohr- schnittkanten von Innen- und Außenrohr entgraten • bei der äußeren Heizwendelschweißmuffe die Mittenanschläge z.B. mit einem Cuttermesser entfernen VORSICHT Bei Einsatz eines scharfen Messers, z.B. Cutter- messer, besteht Verletzungsgefahr an den Händen. •...
- Seite 4 • innere Heizwendelschweißmuffe einseitig bis zum Mittenanschlag einschieben • zweites Rohrende bis zum Mittenanschlag der inneren Heizwendelschweißmuffe einschieben • Schweißen der inneren Heizwendelschweißmuffe mittels geeignetem Schweißgerät (z.B. Universal 315) • Abkühlzeiten beachten. d 40 - d 160 = 20 Minuten d 200 - d 315 = 30 Minuten •...
- Seite 5 • gegebenenfalls die Schweißkontakte der inneren Heizwendelschweißmuffe nach dem Schweißen und Abkühlen kürzen • das äußere Rohr muss ungehindert über die Schweißkontakte der inneren Heizwendelschweißmuffe zu schieben sein VORSICHT Bei Einsatz eines scharfen Messers, z.B. Cutter- messer, besteht Verletzungsgefahr an den Händen. •...
