Ändern Der Vtx-Einstellung Über Betaflight Osd - Emax Tinyhawk II Race Handbuch

Tinyhawk II Rennen
Mit dem Kauf dieses Geräts erklärt sich der Benutzer damit einverstanden, dass er diese
Verantwortlichkeiten versteht und das Gerät legal betreibt. Emax kann nicht für Ihre Handlungen
verantwortlich gemacht werden, wenn Sie dieses Produkt unter Verstoß gegen die Vorschriften Ihrer
Regierung kaufen und / oder verwenden.
Ändern der VTX-Einstellung über Betaflight OSD
Tinyhawk II Race ist mit SmartAudio ausgestattet und bereits mit Lagereinstellungen konfiguriert. Die
SmartAudio-Leitung wird mit UART 2 TX betrieben.
1. Schalten Sie Tinyhawk II Race, Schutzbrille und Controller ein.

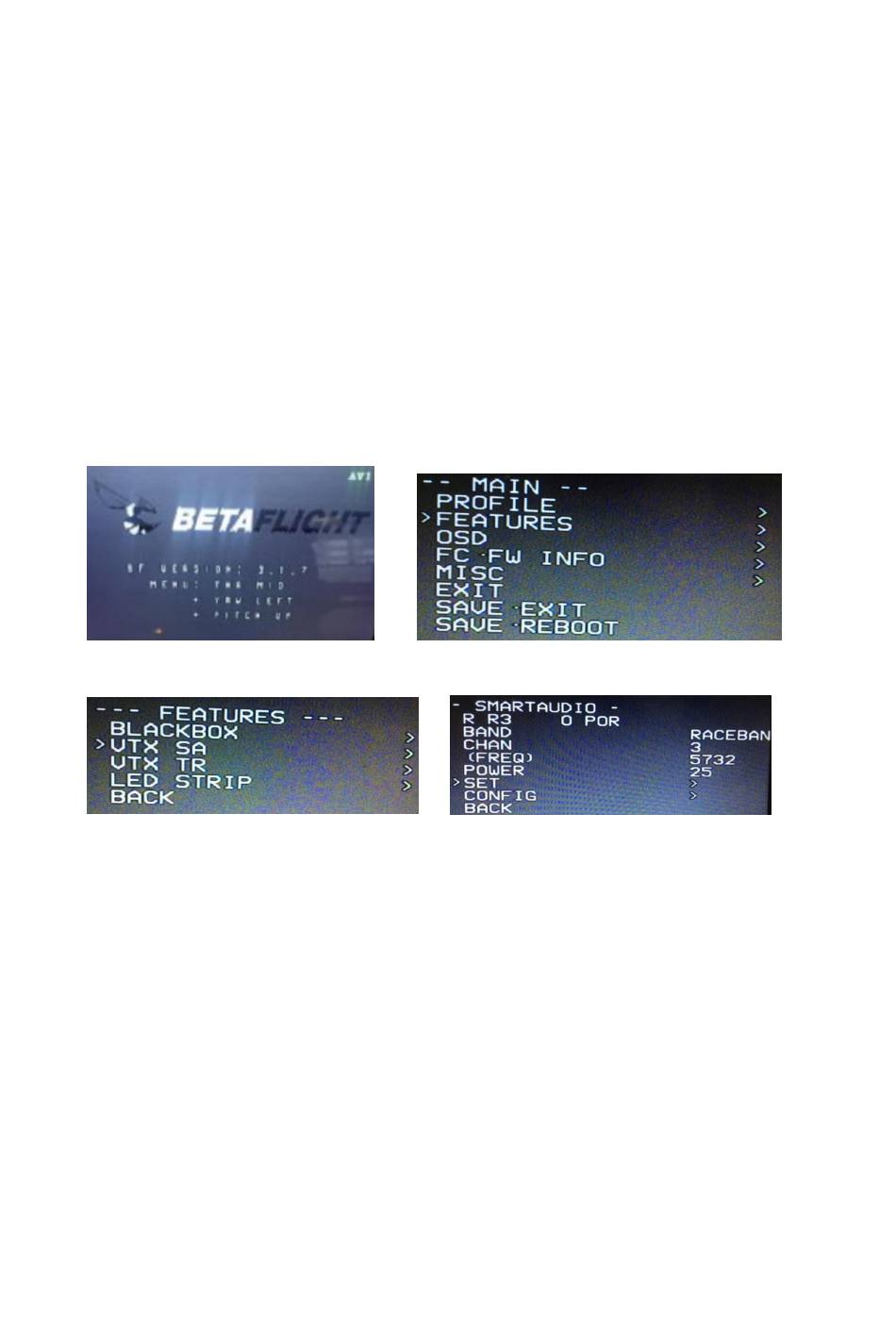

2. Befolgen Sie die Tipps auf dem Bildschirm, um das Haupteinstellungsmenü aufzurufen: THROTTLE MID + YAW LEFT + PITCH UP, um
das Menü zur Einstellung der OSD-Parameter aufzurufen. wie in Abbildung 1 gezeigt.
3. Schalten Sie in der Menüoberfläche PITCH nach oben / unten, um die Menüoption auszuwählen. Bewegen Sie den Cursor auf
„FEATURES" und rühren Sie den Rollstick nach rechts, um das nächste Menü aufzurufen. Bewegen Sie den Cursor mit dem
PITCH-Stick auf „VTX SA" (siehe Abbildung 3). Ziehen Sie dann den ROLL-Stick nach rechts, um das VTX-Konfigurationsmenü
aufzurufen (siehe Abbildung 4).
Figur 2
Abbildung 1
Figur 3 Figur 4
4. Im Menü von VTX SA können wir BAND, CHAN und POWER konfigurieren. Ziehen Sie den PITCH-Stick, um den Cursor nach oben und
unten zu bewegen und die VTX-Optionen auszuwählen, die eingestellt werden müssen. Während Sie den ROLL-Stick nach links und rechts
ziehen, um die entsprechenden Parameter zu ändern. Bewegen Sie den Cursor nach dem Einstellen der Parameter auf „SET", drehen Sie
den ROLL-Stick nach rechts, um „SET" einzugeben, und wählen Sie „YES". Drehen Sie den ROLL-Stick nach rechts, um die Einstellung zu
speichern Parameter, wie in Abbildung 5 gezeigt.
5. Bewegen Sie den Cursor im Menü von VTX SA auf "CONFIG", um das Menü aufzurufen. Wenn Sie den Cursor auf "PIT FMODE"
bewegen und den ROLL-Stick nach rechts ziehen, kann die VTX-Stromversorgung ausgeschaltet werden (siehe Abbildung 6).
HINWEIS: Da das VTX-Modul standardmäßig eine Leistungseinstellung von 25 mW / 100 mW / 200 mW bietet, zeigt das
Betaflight-OSD 25 mW, 200 mW und 800 mW als Leistungsoptionen an. Wenn Sie möchten, dass der VTX auf 100 mW
eingestellt ist, wählen Sie> 200 mW
Wenn Sie den VTX auf 200 mW einstellen möchten, wählen Sie> 800 mW
6
emax-usa.com
