Inhaltszusammenfassung für blupura BLUSEVEN

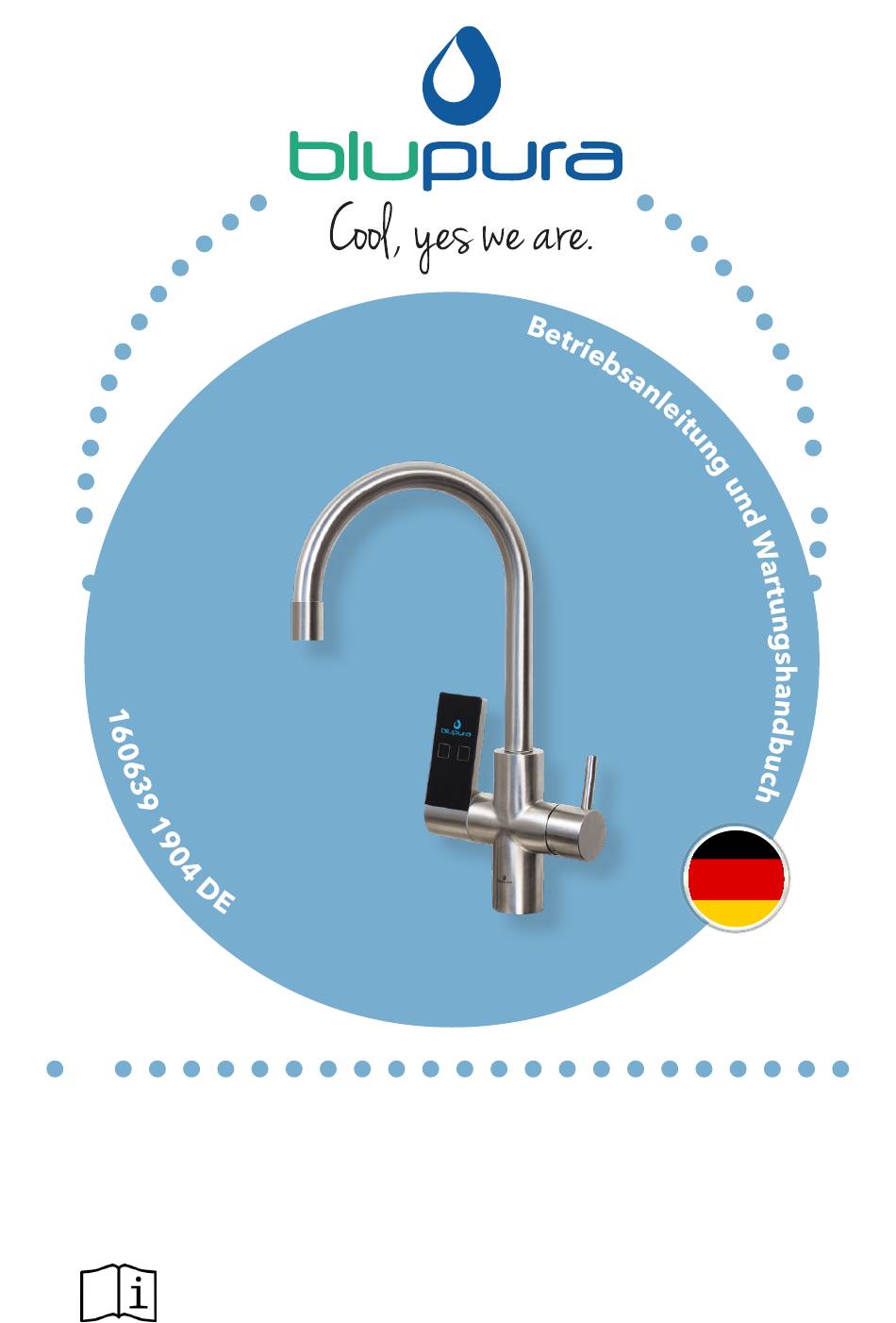

- Seite 1 BLUSEVEN Lesen Sie die allgemeinen, der Verpackung beigefügten Angaben gut durch, bevor Sie das Gerät installieren bzw. Verwenden...
-
Seite 3: Vorsichtsmaßnahmen Und Allgemeine Empfehlungen
Vorsichtsmaßnahmen und allgemeine Empfehlungen Dieses Gerät ist zur Verwendung im Haushalt oder dgl. konzipiert. Das Gerät ausschließlich im Haus verwenden Schließen Sie das Produkt an ein Kühlsystem mit ausschließlich Trinkwasser an. Installieren Sie und nivellieren Sie das Gerät auf einer tragfähigen Fläche und wählen Sie dazu einen seinen Abmessungen und seinem Verwendungszweck angemessenen Raum. -
Seite 4: Inhaltsverzeichnis
Inhaltsübersicht • VOR DER PRODUKTINSTALLATION • EMPFEHLUNGEN ZUM UMWELTSCHUTZ • VERBÄNDE • INTERNATIONALE PREISE • BESCHREIBUNG DES GERÄTS • AUSGABE VON GEFILTERTEM WASSER • AUSGABE VON UNGEFILTERTEM WASSER • ÜBERSICHT TECHNISCHE DATEN • TECHNISCHE EIGENSCHAFTEN • ERSTINSTALLATION • LESEN DER SETUP-PARAMETER •... -
Seite 5: Vor Der Produktinstallation
Basis bei der Lösung eventueller Streitfälle, die auf die Übersetzung in die anderen EU-Sprachen und deren Interpretation zurückzuführen sind. Blupura behält sich das Recht, die hier Funktionen abzuändern ohne vorherige Ankündigung. 160639 - Rev. 02 - 10/2020... -
Seite 6: Empfehlungen Zum Umweltschutz
Empfehlungen zum Umweltschutz Verpackungsmaterial Das Verpackungsmaterial ist zu 100% wieder verwertbar. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt. Entsorgung Das Produkt ist aus wieder verwertbaren Materialien hergestellt. Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2012/19/UE, Elektro- und Elektronik-Altgeräte (WEEE). -
Seite 7: Zertifizierungen
Die elektrische Sicherheit des Produkts ist nur gewährleistet, wenn die Installation von einem qualifizierten Techniker durchgeführt wird, der nur die im Lieferumfang enthaltenen Kabel sowie Elektro- und Elektronikteile verwendet. BLUPURA Srl haftet nicht für Mängel, die durch unbefugte Eingriffe oder Änderungen am Produkt verursacht werden, und behält sich das Recht vor, die Garantie bei... -
Seite 8: Verbände
Verbände Internationale Preise BEST MARKETING CAMPAIGN BEST ENVIRONMENTAL PRACTICE BEST PROMOTION OF HEALTH AND HYDRATION BEST SERVICE PERSON EUROPEAN AQUA AWARDS 2019, BERLIN BEST WEBSITE EUROPEAN AQUA AWARDS 2018, DUBLIN BEST MARKETING CAMPAIGN EUROPEAN AQUA AWARDS 2017, KRAKOW BEST ENVIRONMENTAL PRACTICE/GREEN INITIATIVE BEST PROMOTION OF HEALTH AND HYDRATION EUROPEAN AQUA AWARDS 2015, ROME BEST PROMOTION OF HEALTH AND HYDRATION... -
Seite 9: Beschreibung Des Geräts
Mischung, Warmwasser. • Das Gerät kann sich an jede Art von Kühlsystem für Einbaugeräte anpassen: Besuchen Sie die Website www.blupura.com und wählen Sie den für Ihre Bedürfnisse passenden Kühler aus der Produktpalette. • Kompaktes Steuergerät: Die wichtigsten Elektronikteile und die Steuerung der Magnetventile sind in einer robusten Metallbox untergebracht, die im Unterschrank positioniert wird. -
Seite 10: Vorderansicht
Vorderansicht Auslass Wasserausgabe Rechte Auswahltaste Touchscreen-Display für die Auslauf für ungefiltertes Wasser Ausgabe von gefiltertem Wasser Auslauf für gefiltertem Einhandmischarmatur für Warmwasser (*Nur für Versionen ungefiltertes Wasser Hot) Auslauf für gefiltertes Wasser Linke Auswahltaste 160639 - Rev. 02 - 10/2020... -
Seite 11: Untersicht
Untersicht 3/8”-Schlauch für Flachbandkabel mit Stecker zum Warmwasseranschluss Anschluss an das Steuergerät (Brauchwasser) Ø6 mm Rohr für gefiltertes 3/8”-Schlauch für Warmwasser (*Nur für Versionen Kaltwasseranschluss Hot) Ø6 mm Rohr für gefiltertes Befestigungssystem mit Mutter Wasser 160639 - Rev. 02 - 10/2020... -
Seite 12: Steuergerät
Steuergerät Ø6 mm Verbindung zu Ø8 mm Verbindung für den Zulauf Versorgung des Wasserhahns von Warmwasser aus dem Kühler (*nur für Versionen Hot) mit gefiltertem Wasser Ø6 mm Verbindung zu Versorgung Ø8 mm Verbindung für des Wasserhahns mit gefiltertem den Wasserzulauf aus der Warmwasser (*nur für Versionen Wasserleitung Hot) -
Seite 13: Ausgabe Von Gefiltertem Wasser
Ausgabe von gefiltertem Wasser Für die Ausgabe der verschiedenen Arten von gefiltertem Wasser wählen Sie die gewünschte Wasserart mithilfe der Auswahltasten und kippen Sie danach den Hebel mit dem Touch-Display nach hinten. Der Ausgabe beginnt automatisch etwa eine Sekunde nach dem Absenken des Hebels. Stellen Sie den Hebel wieder in seine Ausgangsposition zurück, um die Ausgabe zu beenden. -
Seite 14: Übersicht Technische Daten
Gas : 0,000 Max inlet water pressure 0,35 MPa (3,5 bar) Class N 12 Baumonat 1812018660 *1812018660* Made in Italy 018660 Seriennummer USE ONLY POTABLE WATER Beispiel für ein Steuergerät (Version Bluseven Hot Fizz) 160639 - Rev. 02 - 10/2020... -
Seite 15: Technische Eigenschaften
[0.43in] 11mm [0.32in] [2.79in] 71mm [13.17in] 334,5mm [10.71in] 272mm [7.68in] [9.94in] 195mm 253mm [11.10in] 282mm [1.22in] 31mm Die Abbildungen beziehen sich auf die vollständigste Version (Bluseven Hot Fizz, CASH) mit Halterungen in Pos. A 160639 - Rev. 02 - 10/2020... -
Seite 16: Erstinstallation
Erstinstallation * Installierung. Alle Eingriffe müssen von qualifiziertem technischen Personal durchgeführt werden. Zur Ansicht des Tutorium Video den Code QR Scan durchführen. Entfernen der Verpackung Entfernen Sie das Klebeband und die inneren Schutzvorrichtungen. Vergewissern Sie sich nach dem Auspacken des Geräts, dass es nicht beschädigt ist. Eventuelle Schäden müssen dem Händler so rasch wie möglich nach der Anlieferung des Produkts mitgeteilt werden. -
Seite 17: Wasseranschluss
Wasseranschluss Dieser elektronische Wasserhahn und sein Steuergerät müssen an einen Unterthekenkühler angeschlossen werden. ACHTUNG! Schließen Sie dieses Gerät niemals direkt an die Wasserleitung an. Für den Anschluss des Geräts an die Wasserleitung muss ein neues Verbindungsset (Anschlussstücke, Dichtungen und Schläuche) verwendet werden. Es darf kein gebrauchtes Verbindungsset verwendet werden. - Seite 18 ø6 te on PTFE CONTROL UNIT ø8 LDPE CO2 INLET ø8 te on PTFE POWER SUPPLY 220-240V 50-60Hz Abb. 18.1 - Beispiel für einen Wasserlaufplan CASH mit Blupura-Kühler Mod. Blusoda Box Hot 30/45 Fizz 160639 - Rev. 02 - 10/2020...
- Seite 19 MATERIAL H2O INLET FROM ø6 te on PTFE CONTROL UNIT ø8 LDPE CO2 INLET POWER SUPPLY 220-240V 50-60Hz Abb. 19.1 - Beispiel für einen Wasserlaufplan CAS mit Blupura-Kühler Mod. Blusoda Box Hot 30/45 Fizz 160639 - Rev. 02 - 10/2020...
-
Seite 20: Elektrischer Anschluss
Verwendung ist es ratsam, im Parameterlesemenü (siehe auf Seite 21) zu überprüfen, ob die Einstellung korrekt ist: • P02 = CAS (Bluseven Fizz), CASH (Bluseven Hot Fizz) • P03 = A1 (Standardwert) Es ist empfehlenswert, die Überprüfungen durch den Techniker vornehmen zu lassen, der das Produkt installiert. -
Seite 21: Reinigung
Komponenten ausgetauscht werden, beim Austauschen des Filters oder mindestens einmal pro Jahr muss eine Reinigung des Geräts durchgeführt werden. Dieser Vorgang muss von Seiten des Blupura Händlers erfolgen und jedenfalls stets von qualifiziertem technischen Personal, das spezielle Ausbildungskurse zur Hygiene und Reinigung absolviert hat. -
Seite 22: Lesen Der Setup-Parameter
A2 - Tropfschutz-Funktion mit zwei Phasen Einstellung der Hebelkalibrierung siehe Seite 23 Führen Sie die folgenden Schritte aus, um die in Ihrem Abgabesystem Bluseven eingestellten Parameter zu überprüfen. Die Parameter P01, P02 und P03 dürfen nur von einem qualifizierten Techniker unter Verwendung der Bluseven- Programmieranleitung geändert werden. -
Seite 23: Kalibrierung Des Displays
Kalibrierung des Displays Führen Sie die folgenden Schritte aus, um den Touchscreen-Steuerhebel zu kalibrieren. Stellen Sie den Hebel in die geschlossene Position, wählen Sie das Symbol für Wasser mit Raumtemperatur, drücken Sie die linke Auswahltaste 4 Sekunden lang und warten Sie, bis das blinkende Symbol erscheint. -
Seite 24: Äussere Reinigung Des Wasserhahns
Äußere Reinigung des Wasserhahns Reinigung der Außenpartie des Geräts Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht eines Erwach- senen durchgeführt werden. Verwenden Sie zur Reinigung des Geräts das eigens dafür vorgesehene Tuch BLUSTEEL ULTRAMICROFIBRA (Code 190094), das für unsere Produkte geeignet ist oder alternativ dazu einen weichen Putzlappen und ein spezielles Produkt für die Reinigung von Inox-Stahl. -
Seite 25: Ursachen Und Abhilfe Bei Betriebsstörungen
Ursachen und Abhilfe bei Betriebsstörungen Um eine Betriebsstörung des in Kombination mit dem Wasserhahn gewählten Unterthekenkühlers zu überprüfen, lesen Sie bitte die dem Kühler beigefügte Dokumentation. Die folgenden Informationen gelten nur für den Wasserhahn und das Steuergerät. Problem Ursache Abhilfe Der Hauptwasserhahn Den Hahn öffnen ist geschlossen... - Seite 26 Problem Ursache Abhilfe Der Wasserhahn tropft Die Ventile des Den technischen nach der Abgabe eines Steuergerätes sind Kundendienst jeden Wassertyps verschmutzt oder kontaktieren, um die defekt Ventile reinigen oder austauschen zu lassen Der Wasserhahn tropft Die Tropfschutz- Den technischen nach der Abgabe von Funktion wurde nicht Kundendienst kohlensäurehaltigem...
- Seite 27 Problem Ursache Abhilfe Fehlende Überprüfen, ob der Stromversorgung Stecker richtig in das Steuergerät eingesteckt Die Display-Elektronik Das Display mithilfe ist vom Steuergerät des Flachbandkabels getrennt am Steuergerät Das Display schaltet anschließen sich nicht ein Die elektronische Den technischen Platine des Displays Kundendienst funktioniert nicht kontaktieren...
- Seite 28 Problem Ursache Abhilfe 10. Aus dem von der Die Verbindung vom Den technischen Düse gesteuerten Steuergerät zum Kundendienst Loch tritt Kalt- oder Wasserspender ist kontaktieren Sprudelwasser aus falsch Für jede andere, hier nicht aufgeführte Betriebsstörung kontaktieren Sie den technischen Kundendienst. 160639 - Rev.
-
Seite 29: Garantiebedingungen
Garantiebedingungen Dieses Gerät verfügt über eine BLUPURA S.r.l. Garantie von 2 Jahren ab dem Verkaufsdatum. Die Garantie umfasst eine kostenlose Reparatur in unserem Betrieb oder den kostenlosen Ersatz der defekten Teile. Von der Garantie ausgeschlossen sind alle Teile bzw. Schäden, die dem normalen Verschleiß... -
Seite 30: Wartungsregister
Wartungsregister Installation Techniker Datum Name Unterschrift Wartung Techniker Datum Name Unterschrift 160639 - Rev. 02 - 10/2020... - Seite 31 160639 - Rev. 00 - 04/10/2020 - 13:58...
- Seite 32 BLUPURA srl Via Gandolfi, 6 40057 Cadriano Di Granarolo Dell’Emilia (BO) Italy Hauptsitz: Via Volponi, 11 62019 Recanati (MC) Italy Tel 071 9710080 Fax 071 9710084 info@BLUPURA.com www.BLUPURA.com...
