Tisch-Couch-Kombi Friedrich
4
91 mm
50 mm
65 mm
191 mm
114 mm
115 mm
1135 mm

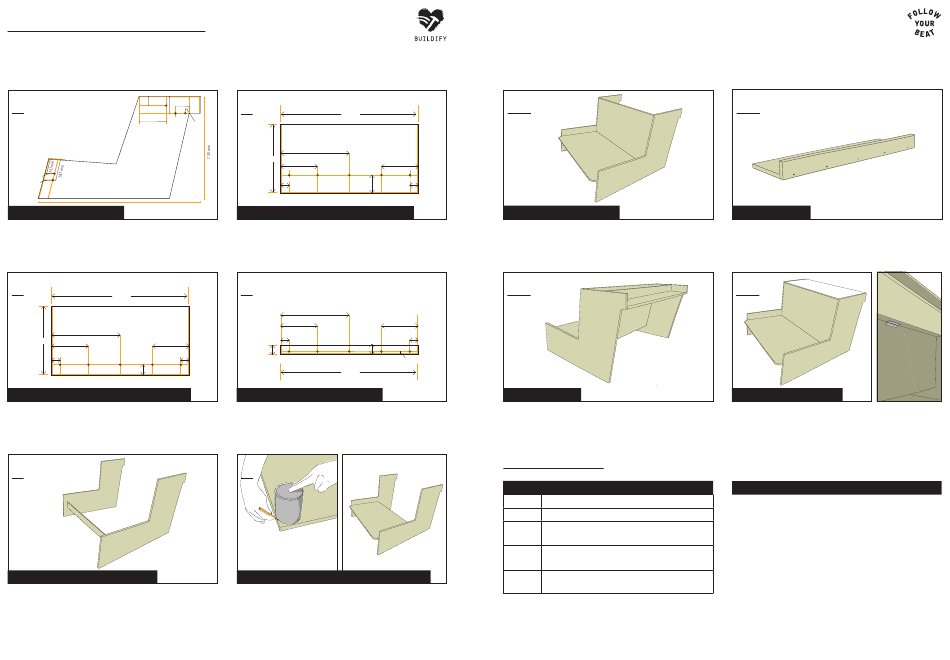

WANGEN BOHREN UND SENKEN
Die Wangen entsprechend der Skizze mit dem Vorbohrer mit Senker boh-
ren und senken. Die Wangen übereinanderlegen und in einem Arbeits-
gang bohren (siehe Schritt 3). Durch diese Bohrlöcher verschraubst Du
später diese Wangen mit der unteren Traverse und dem Ablagefach.
6
1200 mm
600 mm
600 mm
350 mm
350 mm
50 mm
50 mm
60 mm
RÜCKENLEHNE (RÜCKSEITE) BOHREN UND SENKEN
Die Rückseite der Sitzfläche entsprechend der Skizze mit dem
Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher
verschraubst Du die Rückenlehne später mit der Sitzfläche.
8
WANGEN MIT TRAVERSE VERSCHRAUBEN
Die Wangen mit je zwei Schrauben (4,0x35 mm) mit der unteren
Traverse verschrauben.
5
1200 mm
35 mm
600 mm
600 mm
350 mm
50 mm
159 mm
SITZFLÄCHE (SICHTSEITE) BOHREN UND SENKEN
Die Sichtseite der Sitzfläche entsprechend der Skizze mit dem
Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher
verschraubst Du später diese Sitzfläche mit der unteren Traverse.
7
Rückseite
600 mm
350 mm
50 mm
60 mm
80 mm
1200 mm
OBERE TRAVERSE BOHREN UND SENKEN
Die obere Traverse entsprechend der Skizze mit dem Vorbohrer mit
Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du
später diese Traverse mit der Ablagefläche.
9
ECKEN ABRUNDEN UND SITZFLÄCHE VERSCHRAUBEN
Die vorderen Ecken der Sitzfläche abrunden. Dazu eine Standard-
lackdose (55 mm Radius) an den Ecken platzieren und den Radius
nachzeichnen. Danach die Ecken mit der Stichsäge aussägen und die
Sägekanten schleifen, bis alle rauen Stellen glatt sind. Die Sitzflä-
che mit je fünf Schrauben (4,0x35 mm) mit den Wangen und der
Traverse verschrauben.
10
Oberseite
350 mm
50 mm
RÜCKENLEHNE VERSCHRAUBEN
Die Rückenlehne mit je fünf Schrauben (4,0x35 mm) mit beiden
Wangen und der Sitzfläche verschrauben.
12
350 mm
50 mm
9 mm
ABLAGE MONTIEREN
Die Ablagenkonstruktion mit je drei Schrauben (4,0x35 mm) mit den
beiden Wangen verschrauben – vorne und unten an der Aussparung
bündig.
Artikelübersicht
ART. NR.
BEZEICHNUNG
5194467
Sperrholz Seekiefer 2500x1250x18 mm
6617858
Multiplexplatte Birke weiß 1250x2500x18 mm
734703
Scharnier schmal mit vernietetem Messingstift,
100x48 mm, galv. gelb verzinkt
7964058 Universalschraube Senkkopf m. I-Stern 3,5x16 mm
Edelstahl, 200 Stück
7817929
Universalschraube Senkkopf m. I-Stern 4,0x35 mm
galv.verzinkt gelb chromatiert, 200 Stück
11
ABLAGE MONTIEREN
Den Ablagenboden mit der oberen Traverse mit fünf Schrauben
(4,0x35 mm) verschrauben.
13
Rückseite
Rückenlehne
TISCHPLATTE VERSCHRAUBEN
Die Tischplatte mit je drei Schrauben (4,0x35 mm) oben bündig mit
beiden Wangen verschrauben. Anschließend die Tischplatte und die
Rückenlehne mit acht Schrauben (3,5x16 mm) durch das Scharnier
verbinden. Das verhindert Quetschstellen zwischen
Rückenlehne und Tischplatte.
PASSENDE KISSEN ZUM ZWEISITZER
Sitzkissen: „Loungekissen Premium", Baumwolle 60x60 cm anthrazit
Art. 5765492
(Es eignen sich 2 Kissen 60x60 cm oder 1 Kisssen 60x120 cm)
Rückenkissen: „Lela Dark Grey" in 45x45 cm (Drei überlappende
Kissen sehen schick aus!) Art. 10186960
(Folgende Kissengrößen können ebenfalls verwendet werden:
3 x 40x40 cm, 3 x 45x45 cm, 2 x 40x60 cm, 1 x 120x40 cm)
