Inhaltszusammenfassung für Velbus Link

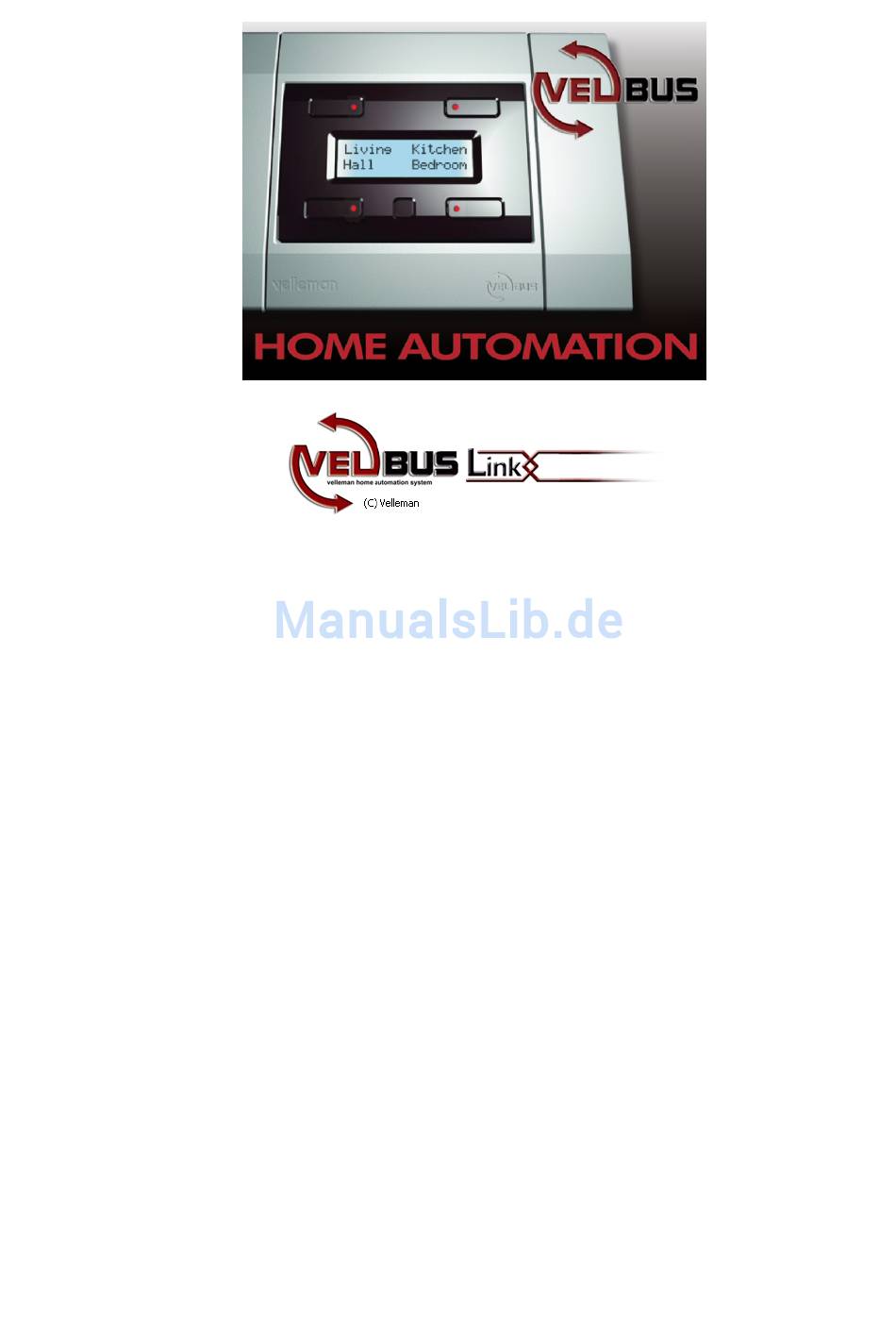

- Seite 1 BEDIENUNGSANLEITUNG Für VelbusLink 5.x Software HVBLINK ED 1.2- DE Velleman 2008...
- Seite 2 BEMERKUNG: Es sind kleine Abweichungen zwischen den Screenshots in dieser Bedienungsanleitung und den Screenshots im PC-Bildschirm möglich. Weil die englischen Benennungen in den Abbildungen verwendet werden, sind diese unserer Beispiele auch auf Englisch. Sie können selbstverständlich auch niederländische Benennungen verwenden. Überblick der Bedienungsanleitung: V1.0 Erstauflage V1.1 Es wurde die Herstellung eines Projektes hinzugefügt...
-
Seite 3: Inhaltsverzeichnis
Index EINFÜHRUNG..................4 Was brauchen wir?................5 Die Adresse des Relaismoduls einstellen ..........5 Die Adresse des LCD-Moduls einstellen ..........6 DIE SOFTWARE INSTALLIEREN............7 Die Software starten Sieen..............7 Ein Projekt anfertigen................8 Was sieht man im Hauptfenster? ............11 BASISKONFIGURATION - SCHRITT FÜR SCHRITT ...... -
Seite 4: Einführung
EINFÜHRUNG VelbusLink ist eine kostenlose Software zum Steuern und Konfigurieren des Velbus- Automatisierungssystems. Kompatibel mit: VMB1USB, USB-Schnittstellenmodul VMB1RS, RS232-Schnittstellenmodul Eigenschaften: verschiedene Velbus-Projekte kreieren Ein Backup des Systems machen Jedem Modul des Systems einen Namen geben Die Eingänge/Ausgänge jedes Kanals eines Moduls benennen... -
Seite 5: Was Brauchen Wir
Was brauchen wir? In dieser Bedienungsanleitung wird das Velbus-Demopanel VMBDEMO1 verwendet. Sie können diese Bedienungsanleitung auch ohne das Demopanel verwenden, aber dann brauchen Sie nachfolgende Module: VMB4RY Relaismodul, VMB4PD LCD- Modul & VMB1USB oder VMB1RS Schnittstellenmodul Die Adresse des Relaismoduls einstellen Stellen Sie das VMB4RY Relaismodul auf Adresse 02 ein, um dieser Bedienungsanleitung zu entsprechen. -
Seite 6: Die Adresse Des Lcd-Moduls Einstellen
Verlassen Sie das Menü, indem Sie die kleine Taste drücken VMB1USB oder VMB1RS für eine Kommunikation mit dem PC Verbinden Sie die 4 Velbus-Kabel. Verbinden Sie die Stromversorgung (12 bis 18Vdc / 500mA) mit + und – der Velbus- Stromversorgung. SEHR WICHTIG: BEACHTEN SIE, DASS SIE DIE ADRESSEN DER MODULE RICHTG EINGESTELLT HABEN (SIEHE OBEN). -
Seite 7: Die Software Installieren
Die Software starten WICHTIG ehe Sie das Programm starten: Beachten Sie, dass jedes Velbus-Modul eine einzigartige Adresse hat. Damit die Software funktionieren wird, verbinden Sie das Velbus-System mit dem Computer Doppelklicken Sie die Schnelltaste der Benutzeroberfläche oder starten Sie “Velbuslink.exe” im Velbuslink-Ordner (C:\Program Files\Velleman\VelbusLink) -
Seite 8: Ein Projekt Anfertigen
Ein Projekt anfertigen Es ist möglich, dass man über verschiedene Velbus-Installationen verfügt (oder verschiedene Wohnungen). Deshalb ist es notwendig, ein Projekt für die verschiedenen Installationen zu kreieren Sind Sie ein Installateur, verwenden Sie dann einen Adressename für das Projekt, oder speichern Sie jedes Projekt in einem einzelnen Ordner Ehe Sie eine Verbindung mit der Installation machen können, müssen Sie ein neues... - Seite 9 Wählen Sie den COM-Port, der von der USB- oder RS232-Schnittstelle verwendet wird, aus. Bemerkung: es kann ein bisschen dauern ehe das System die COM-Porte abgetastet hat. Wenn nötig, suchen Sie die exakte COM-Portnummer im Windows Control Panel. Klicken Sie auf OK Nun detektiert die Software die vorhandenen Velbus-Module...
- Seite 10 Die angeschlossenen Module werden angezeigt Beispiel: Klicken Sie auf das “+”-Zeichen neben dem Modul, um Kanäle oder Druckknöpfe anzuzeigen Wählen Sie ein Modul z.B. “TVMB4PD” oder einen Namen Klicken Sie auf die “Watch”-Taste für mehr Informationen über dieses Modul Dies kann für ein komplettes Modul oder einen einzigen Kanal angezeigt werden. Dies ist eine einfache Art und Weise, um nur Einzelheiten der gewünschten Module oder Kanäle zu sehen.
-
Seite 11: Was Sieht Man Im Hauptfenster
Was sieht man im Hauptfenster? A. Der Standardname des Moduls oder der Name, den Sie eingegeben haben B. Die Druckknopfnamen (bei einem Druckknopfmodul) oder die Kanalnamen (bei einem Ausgangsmodul) C. Ein Aufklappmenü, um die Moduls auf verschiedene Art und Weise zu sortieren D. - Seite 12 Namen haben Klicken Sie auf > View > Windows > für mehr Fenster Beachten Sie, dass das “Velbus network”-Fenster immer offen ist (View > Windows > Velbus Network) Beispiel von dem was Sie sehen, nachdem allen Modulen und Kanälen einen...
-
Seite 13: Basiskonfiguration - Schritt Für Schritt
Velbus\VMBDEMO1 Kopieren Sie die Sicherungsdatein “01.mod” “02.mod” C:\...My Documents\My Velbus\EmptyVMBDEMO1 Eine Sicherheitskopie des Systems machen Ehe Sie den Speicher des Moduls löschen, machen Sie eine Sicherheitskopie der aktuellen Einstellungen. Bemerkung: Verwenden Sie neue (=leere) Module, so können Sie diesen Schritt überspringen. -
Seite 14: Ein System Wiederherstellen
In diesem Beispiel wird eine Konfiguration wiederhergestellt. (Für einen “normalen” Restore-Befehl, verwenden Sie die Sicherungskopie, die sie oben gemacht haben) Klicken Sie auf “Restore” Gehen Sie zum “Empty VMBDEMO1” Ordner C:\...My Documents\My Velbus\EmptyVMBDEMO1 Wählen Sie alle Module Klicken Sie auf “Starten Sie”... -
Seite 15: Kanal- Und Druckknopfnamen
Wenn der Restore-Befehl erfolgreich war, bekommen die Module ein grünes Häkchen. Kanal- und Druckknopfnamen Der Bequemlichkeit halber können Sie die Standardnamen der Module und Kanäle ändern. Geben Sie logische Namen ein damit Sie diese einfach im System erkennen können. Kanalnamen Klicken Sie auf das “+”-Zeichen neben einem Modul, um den Standardnamen anzuzeigen. - Seite 16 Selbst wenn Sie den Standardnamen geändert haben, ist es nach wie vor möglich, die Kanalnummer zu sehen (unten in der Statusleiste). In diesem Beispiel hat das VMB4RY Relaismodul Adresse 02 und Relay CH1 ist Channel 1. Bemerkung: Es ist auch möglich, Adressen und Kanalnummern aller Module anzuzeigen, aber dann können Sie die Namen nicht ändern.
- Seite 17 Bemerkung: Die Namen können sich von den Namen des Moduls (VMB4PD) unterscheiden. Im Nachfolgenden gibt es die Ergebnisse nachdem allen Druckknöpfen und Relaiskanälen einen Namen zugeteilt worden ist. Wenn Sie mit dieser Bedienungsanleitung, weitermachen, verwenden Sie dann diese Namen. Diese Namen werden auch im Velbus Demopanel (VMBDEMO1) verwendet.
-
Seite 18: Modulnamen
Modulnamen Im Gegensatz zu den Namen der Kanäle, werden die Namen des Moduls im PC und nicht im Modul gespeichert. Deshalb können Sie einen längeren Namen eingeben. Die Module neu benennen: TVMB4PD: “Push Button panel Living” TVMB4RY: “Lights relay Modul” Unten im Bildschirm haben Sie die Möglichkeit, die Module alphabetisch oder gemäß... - Seite 19 Klicken Sie auf “+” neben “LCD lines” (nur für das VMB4PD, nicht für das VMB8PB). Nun können Sie einen Namen für jeden Druckknopf (2 Zeilen von 16 Zeichen) eingeben. Sie sehen Seite 1 und Seite 2 des Panels. Benennen Sie die Druckknöpfe gemäß Ihrer Funktion Wählen Sie “Page 1 –...
- Seite 20 Wenn Sie auf “+” neben “channel names” klicken, sehen Sie die Namen, die Sie schon früher eingegeben haben. Wenn Sie einen Namen wählen, zeigt die Software Ihnen die Position im Druckknopfpanel. Normalerweise stimmen die Kanalnamen mit den Namen im LCD-Display überein. Führen Sie die notwendigen Änderungen durch, wenn dies nicht der Fall ist.
-
Seite 21: Den Druckknöpfen Relaisausgänge Zuweisen
Den Druckknöpfen Relaisausgänge zuweisen Um eine Handlung zu kreieren, verbinden Sie einen Druckknopf mit einem Ausgangsmodul (Relaismodul, Dimmer oder Rollladensteuerung). In diesem Beispiel: wird ‘Kitchen lights’ (Küchenbeleuchtung) eine Toggle-Funktion (ein/aus) zugewiesen wird ‘Living lights’ (Wohnzimmerbeleuchtung) eine Toggle-Funktion (ein/aus) zugewiesen wird für EIN und AUS der ‘Garden lights’ (Gartenbeleuchtung) einzelne Druckknöpfe zugewiesen Wählen Sie “Lights relay Modul”... - Seite 22 Push Button Name: Hier wird der Name des lokalen Druckknopfes gespeichert. Dies ist der Druckknopf im Modul selber. Push Button reaction time: Hier können Sie die Ansprechzeit für den lokalen Druckknopf im Modul einstellen. Bemerkung: Die Ansprechzeiten für die Druckknöpfe des Velbus-Systems müssen im Druckknopfbildschirm oder Druckknopfmodul eingestellt werden.
- Seite 23 Wählen Sie “Toggle (TGL)”. Die verfügbaren Druckknopfbildschirme erscheinen rechts. Klicken Sie auf “+” neben “Push Button panel Living”...
- Seite 24 Wählen Sie “Kitchen Light” Klicken Sie auf “+”. Bemerken Sie, dass die Taste bei registrierten Druckknöpfen (“Registered buttons”) erscheint. Wenn Sie einen Fehler gemacht haben, klicken Sie auf “-“, um den ausgewählten registrierten Druckknopf zu entfernen. KLICKEN SIE AUF “APPLY” UM DIE ÄNDERUNGEN DURCHZUFÜHREN!
- Seite 25 Klicken Sie auf “-“ neben “Kitchen light” Wiederholen Sie obenstehendes Verfahren für “Living Light” Vergessen Sie nicht auf “Apply” zu klicken Machen Sie dasselbe für ”Hall”...
- Seite 26 Danach registrieren Sie die Gartenbeleuchtung (“Garden Light”). Klicken Sie auf “+” neben “Garden Light”. Die verschiedenen Optionen erscheinen Wählen Sie “Switch ON”. Diese Handlung schaltet den Ausgang nur ein, unabhängig von wie viel Mal der Druckknopf gedrückt wird. Wählen Sie “Garden Lt ON”...
-
Seite 27: Schließen Sie Das Fenster (Klicken Sie Auf X)
Klicken Sie auf “+” um den Druckknopf zu registrieren. KLICKEN SIE AUF “APPLY” UM DIE ÄNDERUNGEN DURCHZUFÜHREN! Wiederholen Sie das Verfahren für Garden Light. Wählen Sie aber: “Switch Off” und registrieren Sie die Taste “Garden LT Off” indem Sie auf “+” klicken. KLICKEN SIE AUF “APPLY”... -
Seite 28: Manuelle Bedienung Über Pc
Herzlichen Glückwunsch! Sie haben 5 Druckknöpfe des LCD-Druckknopfpanels konfiguriert (4 der Hauptseite und 1 (“Hall”) der zweiten Seite (über einen Druck auf der kleinen Taste zugänglich). Sie können nun die Tasten des LCD-Druckknopfpanels (oder 5 Tasten je nach Wahl wenn Sie ein VMB8PB verwendet haben) testen. -
Seite 29: Fortgeschrittene Konfiguration
FORTGESCHRITTENE KONFIGURATION Im obenstehenden Beispiel haben wir Standard EIN/AUS- und Toggle-Funktionen (1 Knopf 1 Handlung) gelernt. Jetzt werden fortgeschrittene Funktionen besprochen. Einem Druckknopf einen Relaisausgang mit Timer zuweisen Hier wird ‘Hall light’ eine Timer-Funktion zugewiesen Nach einem Tastendruck bleibt das Licht 15 Sekunden eingeschaltet. Bei einem wiederholten Tastendruck starten Sie den Timer wieder. - Seite 30 Wählen Sie “Lights relay Modul” und klicken Sie auf “configure” Klicken Sie auf “+” neben “Hall 15sec tim” Wählen Sie den “Starten Sie/Restarten Sie Timer (ST1)”-Modus. In diesem Modus starten Sie den Timer nach jedem Tastendruck wieder. TIPP: Wenn Sie den “Start/Stop Timer (TG1)” wählen, so können Sie den Timer mit jedem Tastendruck starten oder stoppen.
-
Seite 31: Einem Druckknopf Mehrere Funktionen Zuweisen
Nun wird der “Timer” der zweiten Seite des LCD-Druckknopfpanels den Timer von Ausgang 4 starten (aufs Neue starten). Einem Druckknopf mehrere Funktionen zuweisen In diesem Beispiel werden ALLE Ausgänge über nur einen Tastendruck Druckknopf EINGESCHALTET und ALLE Ausgänge über einen anderen Tastendruck AUSGESCHALTET. - Seite 32 Registrieren Sie nun “All Off” für ‘Kitchen Light’. Klicken Sie auf “Switch OFF” Wählen Sie “All Off Klicken Sie auf “+” um zu registrieren. Klicken Sie auf “Apply” Schließen Sie [Kitchen] (klicken Sie auf das “-“-Zeichen neben “Kitchen Light“)
- Seite 33 Gehen Sie weiter mit “Living light” Klicken Sie auf das “+”-Zeichen neben “Living Light” Klicken Sie auf “Switch ON” Wenn nötig, klicken Sie auf “+” neben “Push Button panel Living” Wählen Sie “All On” Klicken Sie auf “+” um zu registrieren Klicken Sie auf “Apply Registrieren Sie nun “All Off”...
- Seite 34 Schließen Sie “Living Light” (klicken Sie auf das “-“-Zeichen neben “Living Light“) Gehen Sie weiter mit “Garden light” Klicken Sie auf “+” neben “Garden Light” Klicken Sie auf “Switch ON” Wenn nötig, klicken Sie auf “+” neben “Push Button panel Living” Wählen Sie “All On”...
- Seite 35 Registrieren Sie nun “All Off” für “Garden Light” Klicken Sie auf “Switch OFF” Wählen Sie “All Off” Klicken Sie auf “+” um zu registrieren Klicken Sie auf “Apply” Bemerkung: Hier sehen Sie, dass wir schon eine ‘Switch Off’-Funktion für denselben Ausgang (‘Garden Lt Off’) registriert haben Schließen Sie “Garden Light”...
- Seite 36 Gehen Sie weiter mit “Hall light” Klicken Sie auf “+” neben “Hall 15sec tim” Klicken Sie auf “Switch ON” Wenn nötig, klicken Sie auf “+” neben “Push Button panel Living” Wählen Sie “All On” Klicken Sie auf “+” um zu registrieren Klicken Sie auf “Apply”...
-
Seite 37: Das Lcd-Druckknopfpanel Feinabstimmen
DAS LCD-DRUCKKNOPFPANEL FEINABSTIMMEN Nun sind ‘ALL-OFF’ und ‘ALL-ON’-Funktionen im Druckknopfpanel kreiert worden. Um zu vermeiden, dass Sie diese Funktionen irrtümlicherweise wählen, wird diesen Druckknöpfen eine Ansprechzeit zugewiesen. Wählen Sie “Push Button panel Living” Klicken Sie auf “Configure” Klicken Sie auf das “+”-Zeichen links von “Response times” Wählen Sie “All On”... -
Seite 38: Die Wochentimer-Funktionen Des Lcd-Druckknopfpanels Einstellen
Die Wochentimer-Funktionen des LCD-Druckknopfpanels einstellen Betrachten Sie die Wochentimer-Funktion als einen ‘automatisierten’ Tastendruck. Infolgedessen ist es nicht empfehlenswert, einen EIN/AUS-Druckknopf über einen Timer zu steuern, weil der aktuelle Status des Ausgangs für den Timer nicht gekannt ist. Deshalb: weisen Sie nur einzelnen EIN- und AUS-Druckknöpfen Timer-Funktionen zu. In diesem: Wird die Gartenbeleuchtung jeden Tag um 20h00 eingeschaltet Wird die Gartenbeleuchtung jeden Tag um 23h30 ausgeschaltet... - Seite 39 Klicken Sie auf “Setup” um das Timer-Konfigurationsfenster zu öffnen. Klicken Sie auf “Optionen” Markieren Sie “Timer mode” Aktivieren Sie den “8CH”-Timermodus, damit allen Druckknöpfen von Seite 1 und Seite 2 einen Timer zugewiesen werden kann. Im “4CH“-Timermodus können nur die Tasten von Seite 2 mit einem Timer versehen werden. Optional: Aktivieren Sie “Master clock”...
- Seite 40 Wählen Sie die Zeit wenn dieser Schritt ausgeführt werden muss: 20:00 Klicken Sie auf “Apply” Wiederholen Sie das Verfahren für Schritt 2, aber: Wählen Sie “Garden LT Off” Zeit: 23:30 Klicken Sie auf “Apply”...
- Seite 41 Wiederholen Sie das Verfahren für Schritt 3, aber: Wählen Sie “All Off” Wählen Sie “From Monday to Friday” (von Montag bis Freitag) (Der Befehl wird während der Wochenende nicht ausgeführt) Wählen Sie die Zeit: 1:0 (1h00) Klicken Sie auf “Apply” Nun sind die Programmschritte kreiert worden.
-
Seite 42: Die Hintergrundbeleuchtung Des Lcd-Panels Einstellen
De Hintergrundbeleuchtung des LCD-Panels einstellen und automatisieren Im “Display”-Panel ist es möglich, um die Hintergrundbeleuchtungstimer einzustellen. Manchmal ist es empfehlenswert, die Hintergrundbeleuchtung nachts zu dimmen oder auszuschalten, z.B. in einem Schlafzimmer. In diesem Beispiel wird die Hintergrundbeleuchtung um 23h00 in den ‘Low’-Stand (gedimmt) geschaltet und um 8h00 wieder in den ‘High’-Stand (max.) geschaltet. - Seite 43 BEMERKUNGEN:...
