Iftrontech YellowJacket Pro 5.8 Betriebsanleitung Seite 6

Yellow Jacket Pro 5.8
Anschlußmöglichkeiten:
Auf der linken Gehäuseseite befinden sich folgende Anschlüsse:
Zwei AV-Ausgänge ermöglichen den Betrieb zweier unabhängiger Anzeige-
●
oder Aufzeichnungsgeräte.
Der Mikrofoneingang läßt wahlweise die Einspeisung einer Geräuschquelle
●
am Boden zu.
Hinweise hierzu:
Für die Audio-/Video-Anschlüsse liegen dem Empfänger bereits passende
●
Kabel bei.
Ausgabegeräte für Video und Ton sind darüber über herkömmliche Cinch-
●
Stecker anschließbar.
Der Eingang ermöglicht den Anschluß herkömmlicher Kondensator-Mikrofone.
●
Wird hier ein Mikrofon angeschlossen, deaktiviert dies jedoch gleichzeitig die
●
Übertragung des „Line"-Tonkanals (Audio rechts) vom Sendemodul.
Ein am Sender genutztes Mikrofon ist hiervon jedoch nicht betroffen und wird
●
auf „Audio links" weiterhin ausgegeben.

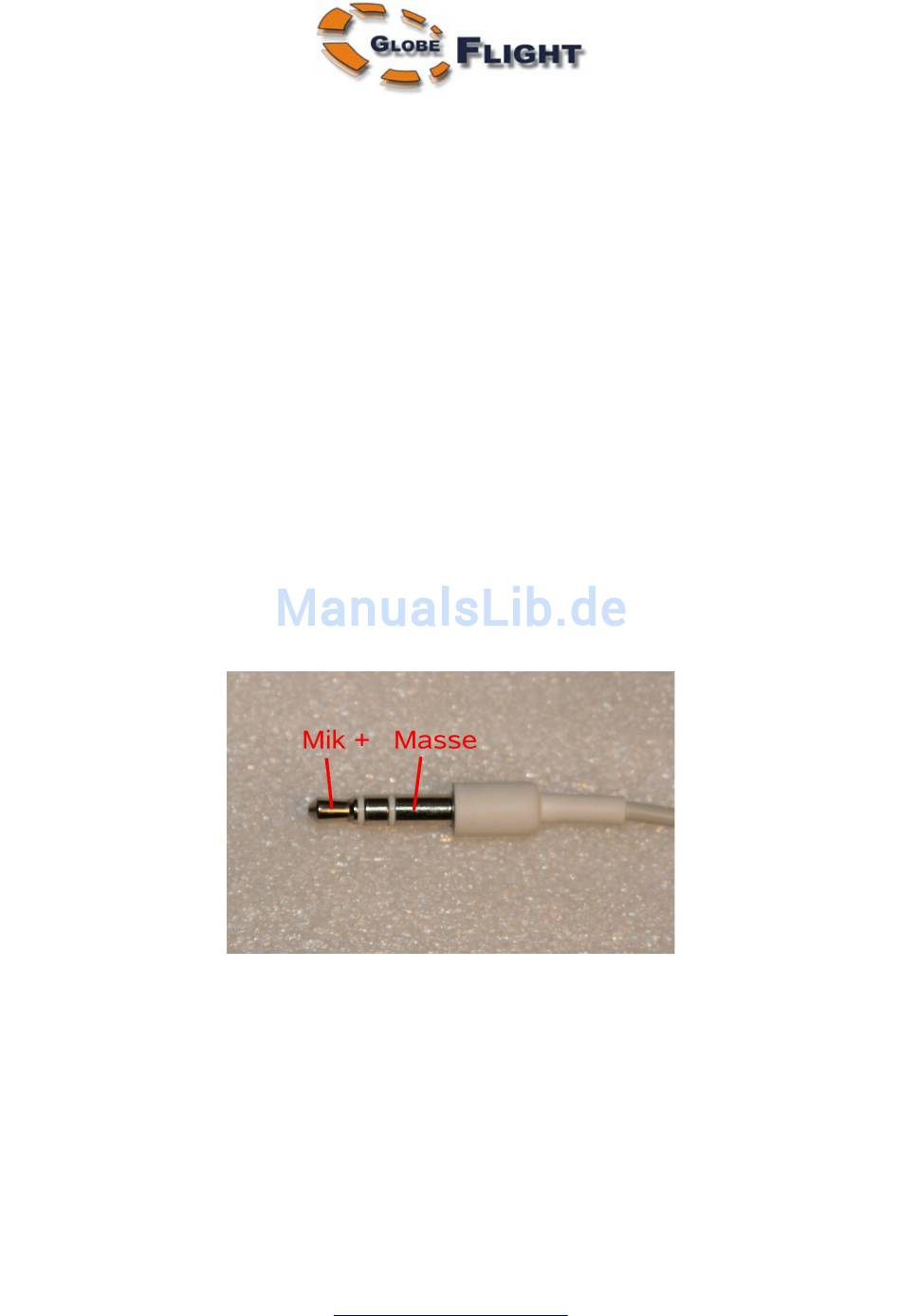

Belegung der Mikrofonbuchse am YellowJacketPro
