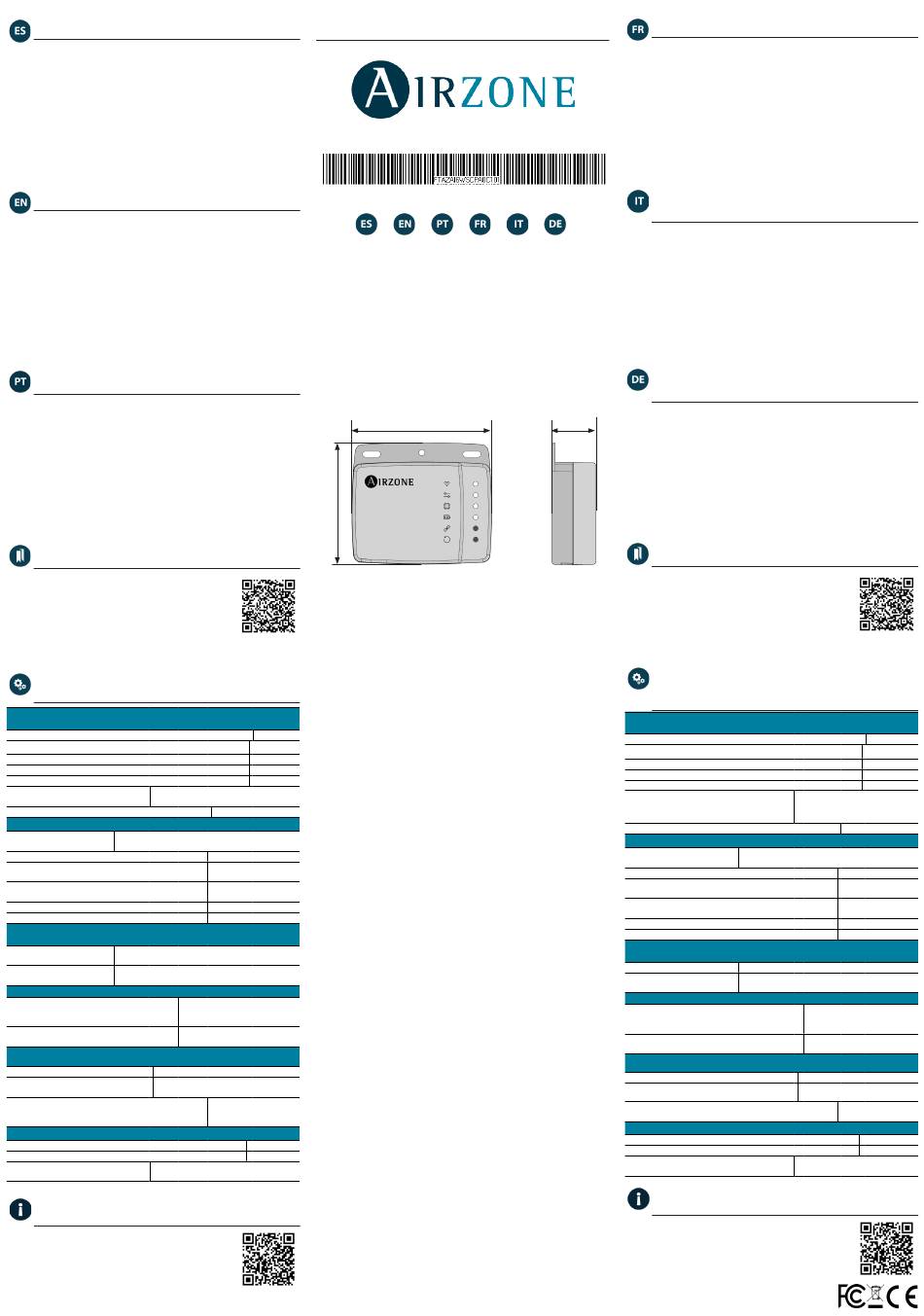

Airzone AZAI6WSC Serie Bedienungsanleitung

AIDOO CONTROL WI-FI PANASONIC RAC
Dispositivo para la gestión e integración de equipos Panasonic de forma remota
mediante servicios Cloud. Control a través de la App "Airzone Aidoo" (disponible para
iOS y Android). Conexión inalámbrica a red mediante Wi-Fi. Alimentación externa a
través de la unidad interior.
Funcionalidades:
• Control de los distintos parámetros del equipo.
• Detección de errores durante la comunicación.
• Programación horaria de temperatura y modo de funcionamiento.
• Multiusuario y multisesión.
• Puerto para la integración mediante protocolo Modbus.
Para más información de nuestros productos diríjase a airzonecontrol.com
AIDOO PANASONIC RAC WI-FI CONTROLLER
Device to manage and integrate Panasonic units remotely from the Cloud. Online
control with the "Airzone Aidoo" App (available for iOS and Android). Wireless Wi-Fi
connection. Externally powered by the indoor unit.
Features:
• Control of the parameters of the unit.
• Communication errors detection.
• Temperature and operating mode time schedules.
• Multi-user and multi-session.
• Port for integration via Modbus protocol.
For further information about our products, go to airzonecontrol.com
CONTROLLO AIDOO WI-FI PANASONIC RAC
Dispositivo para a gestão e integração de equipamento Panasonic remotamente
através da Cloud. Controlo através do App "Airzone Aidoo" (disponível para iOS
e Android). Conexão sem fios à rede por Wi-Fi. Alimentação externa pela unidade
interior.
Funcionalidades:
• Controlo dos diferentes parâmetros do equipamento.
• Deteção de erros durante a comunicação.
• Programação horária de temperatura e modo de funcionamento.
• Multiusuário e multisessão.
• Porta para a integração através do protocolo Modbus.
Para obter mais informações sobre nossos produtos, consulte airzonecontrol.com
FCC / ISED
Este dispositivo cumple con FCC / ISED regulatory notices.
This device complies with FCC / ISED regulatory notices.
Este dispositivo está em conformidade com os avisos normativos
FCC / ISED.
(EN) TECHNICAL SPECS / (FR) CARACTERISTIQUES
TECHNIQUES / (ES) CARACTERÍSTICAS TÉCNICAS
Conexión con unidad interior / Connection to indoor unit /
Conexão ao equipamento
Tipo de alimentación / Type of power supply / Tipo de alimentação Vdc
Consumo / Consumption / Consumo 0.85 W
Conector Panasonic / Panasonic connector
Tipo de cable / Type of cable / Tipo de
/ Conector Panasonic
cabo
Longitud del cable / Wire length / Comprimento do cabo 2.5 m (8.2 ft)
Comunicaciones Wi-Fi / Wi-Fi Communication / Comunicação Wi-Fi
Protocolo / Protocol / WiFi – CERTIFIED TM
Protocolo 802.11b/g/n (802.11n up to 150 Mbps)
Modelo / Model / Modelo ESP-WROOM-32
Frecuencia de comunicación / Communication frequency
/Frequência de comunicação
Potencia máxima-Potencia de antena / Maximum power-
Antenna power / Potência máxima - Potência da antena
Sensibilidad / Sensitivity / Sensibilidade -97 dBm
Dirección IP / IP address / Endereço IP DHCP
Comunicaciones Bluetooth / Bluetooth Communication /
Comunicação Bluetooth
Protocolo / Protocol /
Bluetooth v4.2 BR/EDR and BLE specification
Protocolo
Clase Bluetooth / Bluetooth
Class-1, class-2 and class-3 transmitter
class / Classe Bluetooth
Puerto Modbus / Modbus Port / Porta Modbus
2 x 0.22 + 2 x 0.5 mm
Cable apantallado y trenzado / Shielded twisted
(AWG 23 – 2 wired +
pair / Cabo blindado e trançado
Protocolo de comunicaciones /Communication MODBUS RS-485
protocol / Protocolo de comunicação Par – 19200 bps
Temperaturas operativas / Operating temperatures /
Temperatura de operaçao
Almacenaje / Storage / Armazenamento -20 ... 70 ºC (-4 ... 158 ºF)
Funcionamiento / Operation /
0 ... 45 ºC (32 ... 113 ºF)
Funcionamento
Rango de humedad de funcionamiento /
Operating humidity rango / Intervalo de humidade
de funcionamento
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Grado de protección / Protection class / Grau de proteção IP 41
Peso / Weight / Peso 130 g (0.29 lb)
Dimensiones / Size / Dimensões
92x80x29 mm (3.62x3.15x1.14")
(WxHxD)
(ES) UNIDADES COMPATIBLES / (EN) COMPATIBLE
UNITS / (PT) UNIDADES COMPATÍVEIS
Consulte las unidades interiores compatibles:
Check the indoor units compatible:
Consulte as unidades interiores compatíveis:
H
V max 18 V
I max 137.5 mA
V in 12-16 V
2.4 GHz
20 dBm
2
AWG 20 – 2 wired)
5 ... 90%
(non-condensing)
AZAI6WSCPA0
AZAI6WSCxxx
Contains FCC ID: 2AC7Z-ESPWROOM32
Contains IC: 21098-ESPWROOM32
W
AIDOO CONTRÔLE WI-FI PANASONIC RAC PROTOCOL
Dispositif pour la gestion et l'intégration à distance d'unités Panasonic, grâce aux
services de Cloud. Contrôle via l'application « Airzone Aidoo » (disponible sur iOS et
Android). Accès sans fil au réseau via Wi-Fi. Alimentation externe par l'unité intérieure.
Fonctionnalités :
• Contrôle des différents paramètres de l'unité.
• Détection d'erreurs durant la communication.
• Programmation horaire de la température et du mode de fonctionnement.
• Multi-utilisateur et multisession.
• Port pour l'intégration via le protocole Modbus.
Pour plus d'informations sur nos produits, veuillez vous rendre sur la page
airzonecontrol.com
CONTROLLO AIDOO
PROTOCOL
Dispositivo per la gestione e l'integrazione di unità Panasonic in remoto mediante
servizi Cloud. Controllo mediante l'App "Airzone Aidoo" (disponibile per iOS e Android).
Connessione alla rete Wi-Fi. Alimentazione esterna mediante l'unità interna.
Funzionalità:
• Controllo dei diversi parametri dell'unità.
• Rilevamento di errori durante la comunicazione.
• Programmazione oraria di temperatura e modo di funzionamento.
• Multiutente e multisessione.
• Porta per l'integrazione mediante protocollo Modbus.
Per maggiori informazioni sui nostri prodotti utilizzi il nostro sito dedicato airzonecontrol.
com
AIDOO PANASONIC
CONTROLLER
Gerät zur Fernverwaltung und Integration von Panasonic Geräten über Cloud-
D
Dienste. Steuerung über die App „Airzone Aidoo" (verfügbar für iOS und Android).
Funkverbindung mit dem Netz über WLAN. Externe Stromversorgung über das
Innengerät.
Funktionen:
• Steuerung der verschiedenen Anlagenparameter.
• Fehlererkennung während Mitteilung.
• Zeitprogrammierung für Temperatur und Betriebsmodus.
• Mehrfachnutzer und Mehrfachsitzung.
• Port für die Integration über das Modbus-Protokoll.
Weitere Informationen über unsere Produkte siehe airzonecontrol.com
FCC / ISED
Ce dispositif est conforme aux avis réglementaires de la FCC /
ISED de l'ISDE regulatory notices.
Questo dispositivo è conforme alle normative regolamentari FCC
/ ISED.
Dieses Gerät entspricht den FCC / ISED Bestimmungen.
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Connexion avec l'unité gainable / Collegamento con le unità del condotto
Anschluss mit Leitungsgerät
Type d'alimentation / Tipo di alimentazione/ Versorgungsart Vdc
Consommation / Consumo / Leistungsaufnahme 0.85 W
Type de câble / Tipo di cavo
Longueur du cable / Lunghezza del cavo / Kabellänge 2.5 m (8.2 ft)
Communications Wi-Fi / Comunicazioni Wi-Fi / WLAN Verbindungen
Protocole / Protocollo / WiFi – CERTIFIED TM
Protokoll 802.11b/g/n (802.11n up to 150 Mbps)
Fréquence de communication / Frequenza di comunicazione
Force maximale-Force de l'antenne / Massima potenza-
Potenza d'antenna / Maximalleistung - Leistung der Antenne
Sensibilité / Sensibilità / Empfindlichkeit -97 dBm
Adressage IP / Indirizzamento IP / Standard-IP-Adressierung DHCP
Communications Bluetooth / Comunicazioni Bluetooth
Bluetooth Verbindungen
Protocole / Protocollo /Protokoll Bluetooth v4.2 BR/EDR and BLE specification
Catégorie Bluetooth / Classe
Class-1, class-2 and class-3 transmitter
Bluetooth / Bluetooth Klasse
Port Modbus / Porta Modbus / Modbus-Port
Câble torsadé et blindé / Cavo schermato
Abgeschirmtes Kabel und umflochten
Protocole de communication / Protocollo di
comunicazione / Kommunikationsprotokoll
Températures opérative / Termperature operative / Betriebstemperaturen
De stockage / Stoccaggio / Lagerung -20 ... 70 ºC (-4 ... 158 ºF)
De fonctionnement / Funzionamento / Betrieb 0 ... 45 ºC (32 ... 113 ºF)
Plage d'humidité de fonctionnement / Rango di umidità di
funzionamento / Zulässige Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Degré de protection/ Grado di protezione/ Schutzklasse IP 41
Dimensions/ Dimensioni/ Abmessungen
(FR) UNITES COMPATIBLES / (IT) UNITA COMPATIBILI /
(DE) KOMPATIBLE EINHEITEN
Découvrez les unités intérieures compatibles :
Consultare le unità interne compatibili:
Überprüfen Sie die kompatiblen Innengeräte:
WI-FI PANASONIC RAC
RAC PROTOCOL WI-FI
V max 18 V
I max 137.5 mA
V in 12-16 V
Connecteur Panasonic /
Connettore Panasonic / Panasonic-
Kabeltyp
Anschluss
Modèle / Modello / Modell ESP-WROOM-32
2.4 GHz
Kommunikationsfrequenz
20 dBm
2 x 0.22 + 2 x 0.5 mm
2
(AWG 23 – 2 wired +
AWG 20 – 2 wired)
MODBUS RS-485
Par – 19200 bps
5 ... 90%
(non-condensing)
Poids / Peso / Gewicht 130 g (0.29 lb)
92x80x29 mm (3.62x3.15x1.14")
(WxHxD)
