tousek TX 200i Anschluss Und Installationsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für tousek TX 200i
Inhaltszusammenfassung für tousek TX 200i

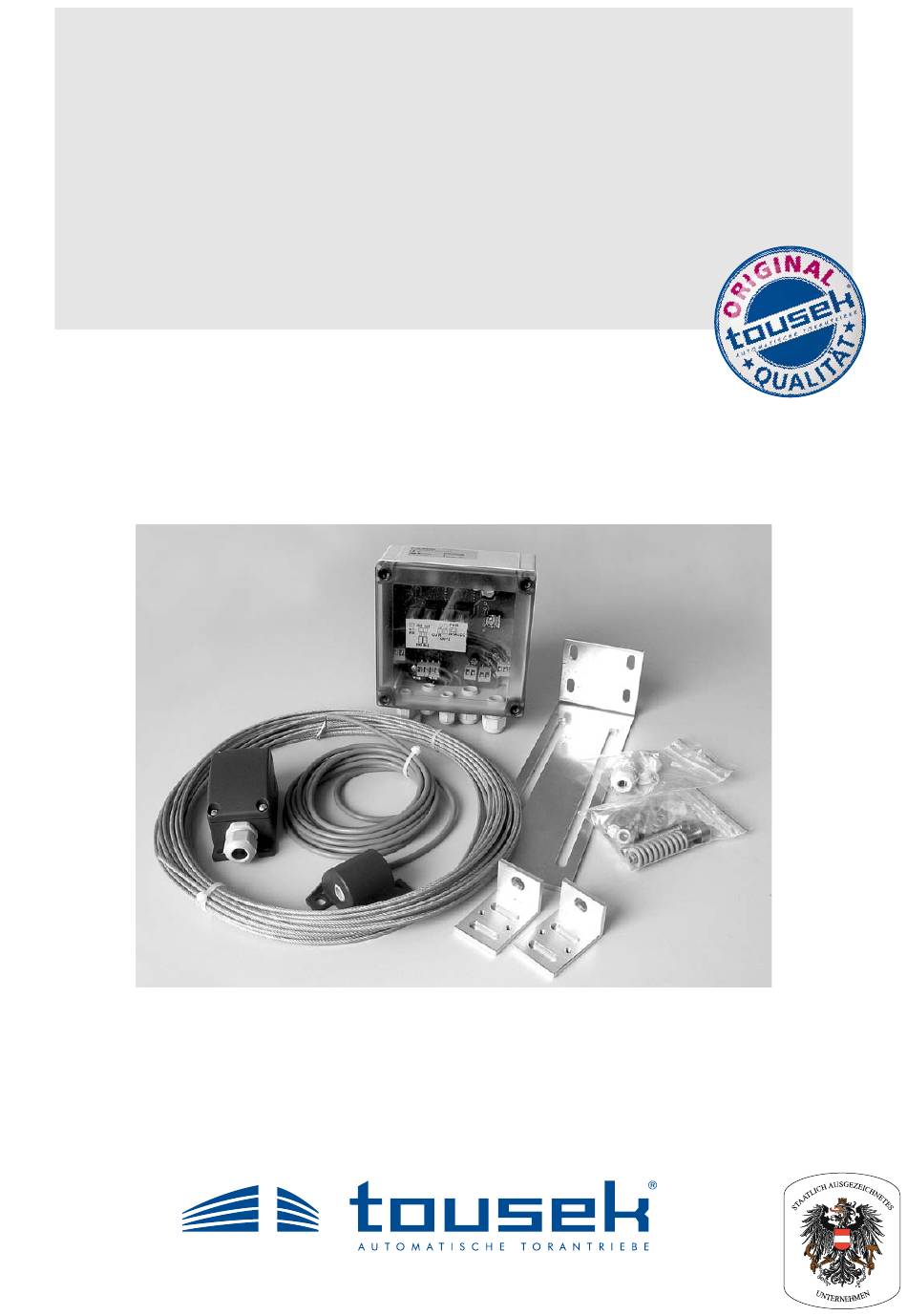

- Seite 1 Anschluss- und Installationsanleitung Induktives Stromübertragungssystem TX 200i...
- Seite 2 Teil des Tores montiert sind. Die stationären Leisten können ebenfalls am Schaltgerät angeschlossen werden. Das Problem der Abnützung von konventionellen Kabellösungen kann mit dieser berührungslosen Signal-Übertragung TX 200i gelöst werden. Das Signal wird über eine Spule in ein Stahlseil induziert und über eine zweite Spule am mobilen Teil des Tores übertragen.
-
Seite 3: Systemkomponenten
Die Sechskantmutter (13) bis zum Hohlschraubenkopf aufschrauben. 5. Seil auf der Federseite mit Schraube (12) fixieren. Auf der Spannseite Seil von Hand kräftig spannen damit die Feder (11) vorgespannt wird und mit Schraube (12) fixieren. - 3 - tousek / TX200i_40102204 / 05. 12. 2016... -
Seite 4: Elektrische Montage
• Speisung 230VAC an Anschluss PWR des Steuergerätes anlegen. (mittlerer Kontakt nicht belegt) • Es ist besonders darauf zu achten, dass die Kontaktstellen des Seils zum Tor eine einwandfreie elektrische Verbindung haben. • Schaltleisten und Geräte gemäss Anschluss-Schema verdrahten. - 4 - tousek / TX200i_40102204 / 05. 12. 2016... - Seite 5 Zufahrt 8,2kΩ 8,2kΩ Abb. 7 2.4 Klemmen/Anschlussbelegung SCHALTGERÄT 2.5 Klemmen/Anschlussbelegung KONVERTER IN4 IN3 Beim Anschliessen von 2 mobilen Schaltleisten (Zu+Auf) Stift Abb. 8 in der Kabelverschraubung entfernen. Abb. 9 - 5 - tousek / TX200i_40102204 / 05. 12. 2016...
- Seite 6 – Sind die Kontaktleisten wieder frei, schliessen die Sicher- – Sind die Kontaktleisten wieder frei, schliessen die Sicher- heitsrelais wieder. heitsrelais wieder. 2.8 Dimensionen 113,5 SCHALTGERÄT Abb. 11 KONVERTER Abb. 13 SPULE Abb. 12 - 6 - tousek / TX200i_40102204 / 05. 12. 2016...
- Seite 7 • Widerstand ≤ 3 Ohm → Seilkreis OK, Kontaktleistenanschluss beim Konverter überprüfen. < 3Ω < 3Ω ≥ 3Ω ≥ 3Ω auch andere Seite kontrollieren z.B. Seilbruch ? Das Stahlkabel, bildet mit der Torkonstruktion den niederohmigen Seilkreis (< 3 Ohm!) - 7 - tousek / TX200i_40102204 / 05. 12. 2016...
-
Seite 8: Wartung
EN1760-2 und IEC68-2-3: max.93% relativ (keine Betauung zulässig) Schaltvermögen Absicherung Ausgang 2 x 2 Relais 250VAC/2A AC1 LED grün Betrieb LED rot Störung/Unterbruch Anzeigen 7-Segment- LED gelb Sicherheitsabschaltung Fehlerindex anzeige - 8 - tousek / TX200i_40102204 / 05. 12. 2016... -
Seite 9: Unbedingt Beachten
Bei Anschluss des TX200i an die Schiebetorantriebe PULL-SLR/3, -CR/1, -CR/24, -XR und an die Steuerung ST Pull CRx2 (Steuerung für gegenläufige Schiebetore) müssen die Ausgänge OUT 1 bzw. OUT 2 des Schaltgeräts TX 200i mit unten angeführten Klemmennummern des betreffenden Antriebs (Steuerung) unter Vorschaltung von 8k2 Widerständen verbunden werden (siehe Abb.) ! Überprüfen Sie in der betreffenden Antriebssteuerung, ob die DIP-Einstellungen für die Kontaktleisten... - Seite 10 ANSCHLUSS DES TX 200i AN DIE TOUSEK-ANTRIEBE Serie PULL T, DYNAMIC T20S, -T25S, DYNAMIC PRO, TPS 20, TPS 35 PRO, TPS 60 PRO und TPS 6speed UNBEDINGT BEACHTEN ! Bei Anschluss des TX200i an die Schiebetorantriebe Serie PULL T, DYNAMIC T20S, -T25S, DYNAMIC PRO, TPS 20, TPS 35 PRO, TPS 60 PRO, TPS 6speed müssen die Ausgänge OUT 1 bzw.
- Seite 12 Buitenheide 2A/ 1 Tel. +32/ 11/ 91 61 60 Fax +32/ 11/ 96 87 05 Ihr Servicepartner: info@tousek.nl Tousek Sp. z o.o. Polen PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/ 32/ 738 53 65 Fax +48/ 32/ 738 53 66 info@tousek.pl...
