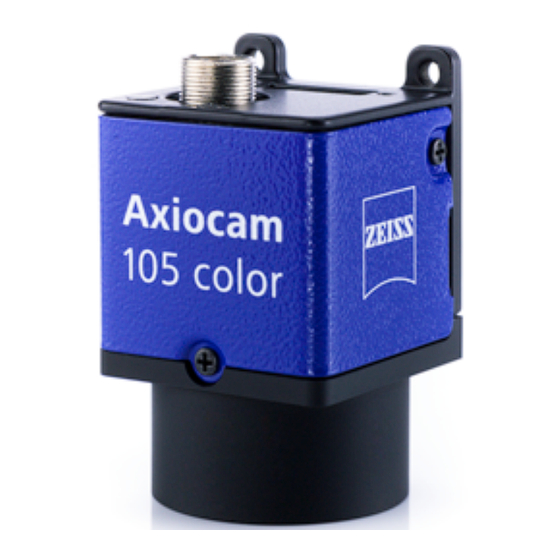

Inhaltszusammenfassung für ziess Axiocam 105 color
- Seite 1 Handbuch Axiocam 105 color Mikroskop-Kamera...
- Seite 2 Carl Zeiss Microscopy GmbH Carl-Zeiss-Promenade 10 07745 Jena, Germany microscopy@zeiss.com www.zeiss.com/microscopy Carl Zeiss Microscopy GmbH Königsallee 9-21 37081 Göttingen Deutschland Gültig ab: 10 / 2015 © Jena 2015 by Carl Zeiss Microscopy GmbH - all rights reserved This document or any part of it must not be translated, reproduced, or transmitted in any form or by any means, electronic or mechanical, including photocopying, recording, or by any information or retrieval system.
-
Seite 3: Inhaltsverzeichnis
7.1.3 Das Bild hat einen Farbstich 17 7.2 Hardware 18 7.2.1 Die Leistung der Kamera ist nicht konstant oder zu langsam 18 Wartung 19 8.1 Optisches System 19 8.2 Reinigung Infrarotfilter / Schutzglas 19 Handbuch Axiocam 105 color | V 2.0 de... - Seite 4 Inhalt Entsorgung und Recycling 20 9.1 Entsorgung und Recycling 20 Handbuch Axiocam 105 color | V 2.0 de...
-
Seite 5: Zu Diesem Handbuch
1 Zu diesem Handbuch Zu diesem Handbuch | 1.1 Einleitung Willkommen Willkommen zur Axiocam 105 color Benutzer-Dokumentation. Bei der Kamera handelt es sich um eine digitale Kamera mit einem Farb-CMOS- Sensor und einer USB 3.0 Schnittstelle für den Einsatz in der Lichtmikroskopie. Um die Inbetriebnahme der Kamera für Sie zu vereinfachen, folgen Sie bitte Schritt für... -
Seite 6: Verwendung Von Sicherheitshinweisen
Steht für Texte, die in der Software benutzt werden, z.B. Bezeichnungen von Oberflächenelementen (z.B. Schaltflächen, Abschnitte, Werkzeuge, Menüs), Tastaturbefehle (z.B. Strg + C), Bezeichnungen für feststehende Begriffe, Eigennamen (Linker Werkzeugbereich), Produktbezeichnungen (z.B. MTB 2011). Schriftart "Courier" Steht für ProgrammCode, z.B. bei der Makro Programmierung und deren Elemente (z.B. Schlüsselwörter, Datentypen, Konstanten, Methodennamen, Variablen, Klassennamen und Schnittstellennamen). Handbuch Axiocam 105 color | V 2.0 de... - Seite 7 Steht für eine Voraussetzung, die erfüllt sein muss, um die Handlung erfolgreich auszuführen. Anleitung 1 Steht für einen Handlungsschritt, der ausgeführt wird. Web-Links Web-Links erscheinen in blauer Schriftfarbe. Um die Webseite aufzurufen, klicken Sie auf den Link. Handbuch Axiocam 105 color | V 2.0 de...
-
Seite 8: Sicherheit
2 Sicherheit Sicherheit | 2.1 Sicherheitshinweise Die Axiocam 105 color wurde von ZEISS gemäß den Vorschriften von CE gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, beachten Sie die Sicherheitshinweise, die in diesem Handbuch enthalten sind. -
Seite 9: Haftungsbegrenzung
Gewährleistung und ist von der gesetzlichen Unfallhaftungspflicht befreit. Sicherheit | 2.3 Gewährleistung ZEISS wird bei Nichtbeachtung der Sicherheitshinweise durch den Benutzer von seiner Gewährleistungspflicht entbunden. ZEISS gewährleistet nur dann die Sicherheit, Zuverlässigkeit und Leistung des Gerätes, wenn die Sicherheitshinweise beachtet werden. Handbuch Axiocam 105 color | V 2.0 de... -
Seite 10: Lieferumfang
3 Lieferumfang 3 Lieferumfang Abb. 1: Lieferumfang Axiocam 105 color Inhalt Bestellnummer 1 x Axiocam 105 color Kamera 426555-0000-000 1 x USB 3.0 Datenkabel zur Datenübertragung zwischen Kamera und Rechner 1 x PCI-Express Schnittstellenkarte mit 4 x USB 3.0 Anschlüssen 1 x 4 Pin Molex Anschlusskabel 1 x 15 Pin SATA Anschlusskabel 1 x DVD mit ZEISS Software, Gerätetreiber und... -
Seite 11: Technische Daten
4 Technische Daten | 4.1 Axiocam 105 color 4 Technische Daten Technische Daten | 4.1 Axiocam 105 color Eigenschaft Wert Sensortyp Aptina CMOS Farbsensor Anzahl der Pixel 2560 (H) x 1920 (V) = 5 Megapixel Pixelgröße 2,2 µm x 2,2 µm Chipgröße 5,70 x 4,28 mm entspricht 1/2,5“... -
Seite 12: Spektrale Empfindlichkeit
4 Technische Daten | 4.1 Axiocam 105 color 4.1.1 Spektrale Empfindlichkeit Abb. 2: Spektrale Empfindlichkeit Axiocam 105 color Handbuch Axiocam 105 color | V 2.0 de... -
Seite 13: Kamera Anschließen
Verbinden Sie die Schnittstellenkarte mit der Stromversorgung (SATA- oder Molex-Verbindung). Stecken Sie die Schnittstellenkarte in den dafür vorgesehenen Steckplatz des PCs. Schließen Sie den PC. Sie können die Kamera nun mit der USB-Schnittstelle am PC verbinden, siehe Kamera an PC anschließen [} 14]. Handbuch Axiocam 105 color | V 2.0 de... -
Seite 14: Kamera Auf Mikroskop Montieren
Die Kamera ist nun betriebsbereit. Die LED leuchtet rot. Installieren Sie nun die notwendige Software und die Kameratreiber. INFO Die Stromversorgung der Kamera erfolgt über die USB 3.0 - Schnittstelle. Wenn Sie den PC ausschalten, wird auch die Kamera ausgeschaltet. Handbuch Axiocam 105 color | V 2.0 de... -
Seite 15: Led-Statusanzeige
Datenkabel ordnungsgemäß funktioniert aber der Treiber noch nicht installiert ist. Signal Bedeutung Stromversorgung angeschlossen, kein Treiber geladen, Kamera am PC nicht erkannt Grün blinkt 3x USB 3.0 Schnittstelle angeschlossen Grün Treiber geladen, Kamera bereit keine Stromversorgung Handbuch Axiocam 105 color | V 2.0 de... -
Seite 16: Software & Kameratreiber Installieren
Software & Kameratreiber installieren | 6.1 Software & Kameratreiber installieren ¢ Voraussetzungen Damit Sie mit der Axiocam 105 color Bilder am PC aufnehmen können, müssen Sie ZEISS Software installieren (z.B. ZEN oder AxioVision). Die Software befindet sich auf der mitgelieferten DVD. ¢... -
Seite 17: Hilfe Bei Problemen
Überprüfen Sie die Farbtemperatur-Einstellungen Ihre Monitors. Reduzieren Sie diese ggf. auf den niedrigsten einstellbaren Wert (meist 5200 k). ¢ Überprüfen Sie, ob die Display-Kennlinie auf den Gamma Wert von 0,45 eingestellt ist. Bei monochromen Kameras: Handbuch Axiocam 105 color | V 2.0 de... -
Seite 18: Hardware
Stellen Sie sicher, dass die Kamera nicht einer USB 2.0 oder 1.0 - Anschlussstelle verbunden ist. ¢ Stellen Sie sicher, dass kein weiteres Gerät an der USB 3.0 - Schnittstellenkarte angeschlossen ist. Dies kann die Geschwindigkeit des USB 3.0 Anschlusses deutlich verlangsamen. Handbuch Axiocam 105 color | V 2.0 de... -
Seite 19: Wartung
Einfluss auf die Bildqualität. Falls sich Staub auf der Außenseite des Infrarotfilters oder des Schutzglases befindet, entfernen Sie diesen mit einem weichen Pinsel oder optischer Watte vorsichtig. Benutzen Sie kein Leitungswasser zur Reinigung des Infrarotfilters, sondern nur geeignete optische Reinigungslösung. Handbuch Axiocam 105 color | V 2.0 de... -
Seite 20: Entsorgung Und Recycling
Das Produkt darf nicht in den Hausmüll gelangen und auch nicht über die kommunalen Entsorgungsstrukturen entsorgt werden. Bei Weiterverkauf ist der Verkäufer verpflichtet, den Käufer darauf hinzuweisen, dass das Produkt entsprechend zu entsorgen ist. Handbuch Axiocam 105 color | V 2.0 de... - Seite 21 Carl Zeiss Microscopy GmbH Carl-Zeiss-Promenade 10 07745 Jena, Germany microscopy@zeiss.com www.zeiss.com/microscopy Carl Zeiss Microscopy GmbH Königsallee 9-21 37081 Göttingen Deutschland ZEISS reserves the right to make modifications to this document without notice. © Jena 2015 by Carl Zeiss Microscopy GmbH - all rights reserved...
