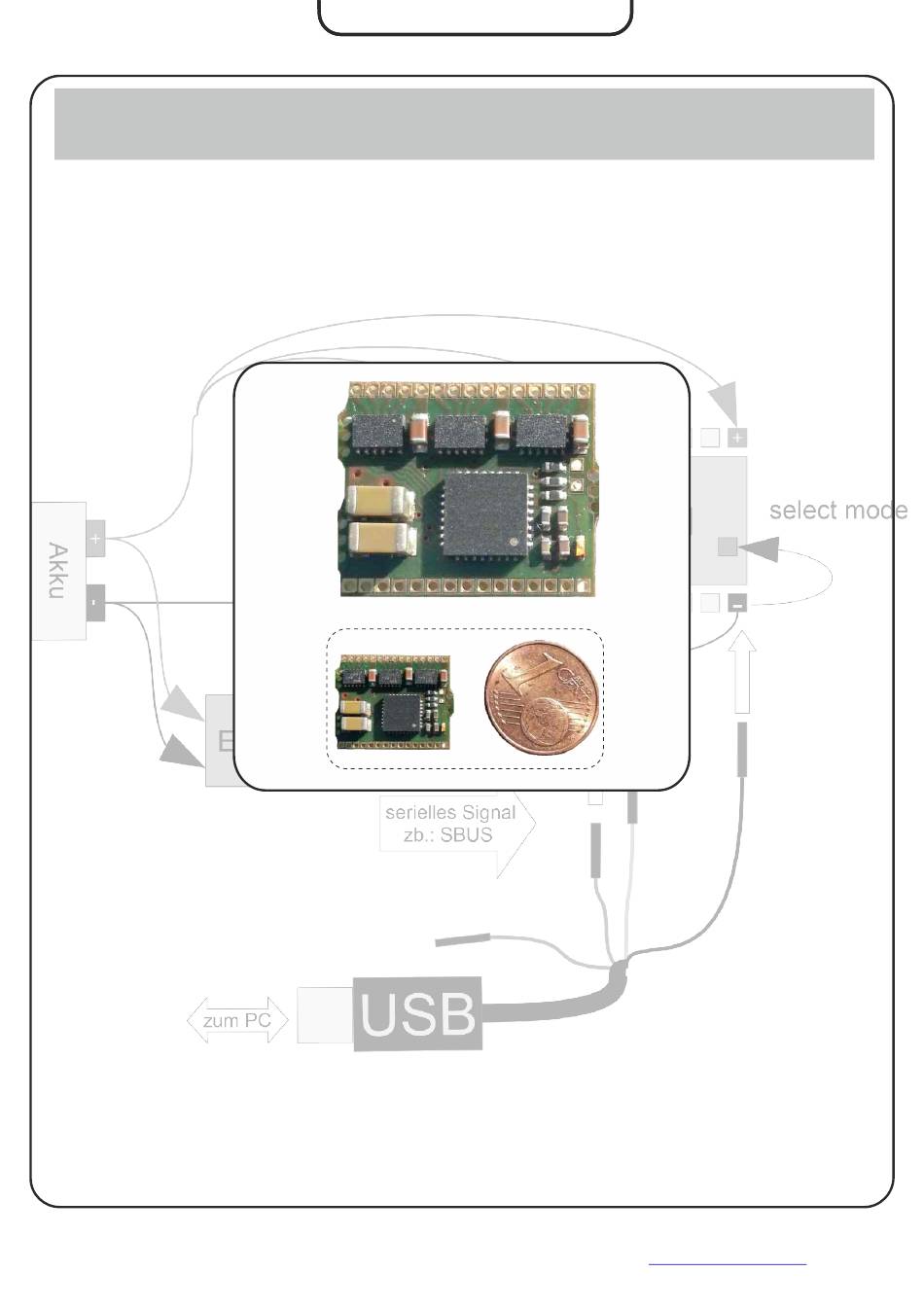

Universal Modul Nano 01
Best.-Nr. 72335
SOL-EXPERT group
Abt. 1zu87modellbau.de
Geschäftsführer: Christian Repky
www.1zu87modellbau.de
www.1zu87modellbau.de
www.1zu87modellbau.de
ANLEITUNG
Mehlisstrasse 19
88255 Baindt
Tel.: 07502 - 941150
Fax: 07502 - 94115-99
info@sol-expert-group.de
www.sol-expert-group.de
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sol-Expert group Nano 01

  • Seite 1 ANLEITUNG Universal Modul Nano 01 Best.-Nr. 72335 SOL-EXPERT group Mehlisstrasse 19 Fax: 07502 - 94115-99 Abt. 1zu87modellbau.de 88255 Baindt info@sol-expert-group.de Geschäftsführer: Christian Repky Tel.: 07502 - 941150 www.sol-expert-group.de...

  • Seite 2: Inhaltsverzeichnis

    www.1zu87modellbau.de INHALTSVERZEICHNIS Einleitung Features Anschlüsse Anschlußschema Anschlüsse im Programmiermodus und Konfiguration Einstellungen lesen Einstellungen schreiben Andere Softwareversion laden Einstellungen Motoren Servos Selektoren Funktionen Blitzer Blinker Ausgänge Rundumlicht Beleuchtung Sound Erstellen und Speichern eigener Vorlagen Serielle Protokolle Anschlüsse im Normalbetrieb Anschluss Motoren, Servos, Lautsprecher und andere Verbraucher Technische Daten Übersicht Fehlermeldungen und Warnungen...

  • Seite 3: Einleitung

    Universal Modul Nano 01 Einleitung Das Universal Modul „Nano“ wurde für den Mikrofunktionsmodellbau entwickelt und stellt auf kleinstem Raum eine Fülle von Funktionen zur Verfügung, die sonst nur mit mehreren Modulen zu realisieren wären. Der Vorteil all dies in einem Modul zusammen zu fassen liegt nicht nur in der Reduktion des Platzbedarfs, sondern auch in der Minimierung des Verkabelungsaufwandes.

  • Seite 4: Anschlußschema

    Universal Modul Nano 01 Anschlußschema 17 18 19 21 22 23 24 26 27 28 29 UniversalNano 01 Symbol Skizze 15 14 13 1 2 1 1 1 0 Batterie + 3-10V Batterie - Ausgang Power Ein-/Ausgang logik 3,3V Serieller Port Nicht für den Usergebrauch...

  • Seite 5: Anschlüsse Im Programmiermodus Und Konfiguration

    Universal Modul Nano 01 Anschlüsse im Programmiermodus und Konfiguration Um die Parameter des Moduls auszuwählen, muß zuerst die Verbindung zwischen Modul und PC hergestellt werden. Zuallererst muß die Software am PC installiert werden. Dazu gehen Sie auf unsere Webseite: www.neuhaus-electronics.at/download/...

  • Seite 6: Jetzt Kann Die Verbindung Zum Modul Hergestellt Werden

    Universal Modul Nano 01 Jetzt kann die Verbindung zum Modul hergestellt werden: Bevor das Modul mit Spannung versorgt wird, muß der Pin „select mode“ mit dem Minuspol der Batterie verbunden werden, dann erst wird das Modul mit Spannung versorgt. Es muß mindestens 1 Plus und 1 Minuspol angeschlossen werden, wobei zuerst der Minuspol, dann der Pluspol angeschlossen wird.

  • Seite 7: Einstellungen Lesen

    Universal Modul Nano 01 Sobald die elektrischen Verbindungen korrekt hergestellt wurden, der Pin „select mode“ auf Minus liegt und das Modul mit Spannung versorgt wurde, flimmert die Kontroll LED ganz schnell. Das zeigt den „Programmier Modus“ an. Einstellungen lesen Die Software am PC scannt ca.

  • Seite 8: Einstellungen Schreiben

    Universal Modul Nano 01 Einstellungen schreiben Hat man alle Einstellungen gemacht und mit dem roten Häckchen rechts oben auf Korrektheit geprüft, lädt man durch klicken auf den Button „Einstellungen schreiben“ die Settings aufs Modul. Das dauert nur Bruchteile einer Sekunde. Der Fortschrittsbalken erreicht nur wenige mm.

  • Seite 9: Einstellungen

    Universal Modul Nano 01 Einstellungen Motoren Auswahl der Motoren Auswahl der Motoren Auswahl der Motoren von links nach rechts von links nach rechts von links nach rechts UniversalNano 01 UniversalNano 01 UniversalNano 01 Auswahl der Eingänge der Auswahl der Eingänge der Auswahl der Eingänge der...

  • Seite 10: Hebel Endlage Links Oder Schubstange

    Universal Modul Nano 01 Kanal Auswahl des Kanals mit dem der Motor bedient werden soll. Meist sind die beiden Kreuzknüppel mit den Kanälen 1-4 belegt, das kann aber bei fast allen Sendern eingestellt werden. Prinzipiell ist es möglich mehrere Motoren mit dem selben Kanal anzusteuern, werden alle Parameter ident gesetzt, kann man auch mehrere Ausgänge parallel schalten um einen größeren...

  • Seite 11: Servos

    Universal Modul Nano 01 active LOW: In diesem Modus wird als Endlagenabschaltung ein Schließkontakt verwendet. Im nicht aktiven Zustand ist dieser offen, sobald er aktiviert wird, schließt er und verbindet den gewählten Pin mit dem Minuspol (Masse) des Universalmoduls. Das allerdings hat den Nachteil, daß ein allfälliger Kabelbruch oder Defekt im Schalter nicht erkannt wird.

  • Seite 12: Selektoren

    Universal Modul Nano 01 Selektoren Um Funktionen aktivieren/deaktivieren zu können werden mittels der verschiedenen Selektoren, den Knüppel und Schaltern des Fernsteuersenders die Funktionen zugewiesen. Bei den Selektoren gibt es pro anwählbarer Funktion ein Dropdown menü mit einer Übersicht über alle zur Verfügung stehenden Funktionen.

  • Seite 13: Funktionen

    Universal Modul Nano 01 Selektor 3_1, Selektor 3_2, Selektor 3_3 Beim Selektor 3, den es in 3 facher Ausführung gibt, ist es etwas anders. Dieser ist für 3 Punkt Schalter gedacht. Kann aber auch mit 2 Punkt Schaltern sinnvoll betrieben werden.

  • Seite 14: Blitzer

    Universal Modul Nano 01 Blitzer Die Blitzerfunktion bietet entweder einen einzelnen Ausgang mit 3 verschiedenen Blink/Blitzmustern oder 2 Ausgänge als Wechsel Blinker/Blitzer in 2 Modi. Außerdem ist die Blink/Blitzgeschwindigkeit wählbar. Blinker Die Blinker rechts/links und Warnblinker werden wie beim Original manuell gesetzt. Die...

  • Seite 15: Rundumlicht

    Universal Modul Nano 01 Rundumlicht Das Rundumlicht steht - so wie die Blitzer – sowohl in einfacher als auch doppelter Ausführung zur Verfügung. Ein Rundumlicht besteht aus 4 frei wählbaren Ausgängen. Wird die doppelte Ausführung gewählt, müssen demnach 8 Pins gewählt werden.

  • Seite 16: Sound

    Universal Modul Nano 01 Sound Das Modul kann bis zu 3 Sounds gleichzeitig abspielen. Dann allerdings stehen nur 5 Motoren zur Verfügung. Die Ausgangspins sind immer fix Pin 28 und 29 zugewiesen, wenn weder Sound noch 6 Motoren gewählt sind, stehen diese Pins als Ausgänge für Funktionen zur Verfügung.

  • Seite 17: Serielle Protokolle

    Universal Modul Nano 01 Serielle Protokolle Derzeit (13.10.2020) unterstützte Protokolle: SBUS 16 Kanal (Frsky) Deltang 7,9,18 Kanal (ab Version 3.53) wichtig: das Modul verlangt das „echte“ serielle Signal und NICHT das serielle PPM !! SRXL Multiplex 12,16 Kanal Überprüfung des Eingangssignals mit der Kontroll LED: Im Normalbetrieb blitzt die Kontroll LED ca.

  • Seite 18: Anschlüsse Im Normalbetrieb

    Universal Modul Nano 01 Anschlüsse im Normalbetrieb Im Normalbetrieb werden alle Plus und Minusanschlüsse entsprechend am Akku angeschlossen. Den Empfänger kann man entweder direkt oder optional mit dem schon erwähnten Vorwiderstand am seriellen Eingang anschließen. Die Verwendung des Widerstandes hat den Vorteil, dass man jederzeit das USB Kabel direkt anstecken kann, ohne den Empfänger abschließen zu müssen.

  • Seite 19: Anschluss Motoren, Servos, Lautsprecher Und Andere Verbraucher

    Universal Modul Nano 01 Anschluß Motoren, Servos, Lautsprecher und andere Verbraucher LEDs brauchen bei den Leistungsausgängen je nach Spannung unbedingt einen Vorwiderstand (Fußnote Berechnung). Bei den Pins der unteren Anschlüsse sind bei einer Ausgangsspannung von 3,3V schon 270 Ohm Widerstände am Print integriert, da können LEDs direkt angeschlossen werden.

  • Seite 20: Technische Daten

    Universal Modul Nano 01 Die Beschaltung mit einem Lautsprecher sieht folgendermaßen aus: Lautsprecher Pin 29 Soundausgang Pin 28 frei, aber nicht anders verwendbar optional UniversalNano 01 UniversalNano 01 Minus Pol Batterie Technische Daten Versorgungsspannung: DC (Gleichspannung) 3 -10V Ausgangsströme: Die Leistungsausgänge können zusammen bis 3A Dauerstrom liefern,...

  • Seite 21: Übersicht Fehlermeldungen Und Warnungen

    Universal Modul Nano 01 Benötigt man mehr Leistung, kann mittels eines nachgeschalteten N-FET die Leistung erhöht werden. Ein Vorwiderstand von 270 Ohm ist bereits am Modul integriert. Bei Ansteuerung von induktiven Verbrauchern wie Motoren oder Relais (Spule jeglicher Art) muß eine „Freilaufdiode“ parallel zur Last angeschlossen werden, um eine Zerstörung des Bauteils durch induktive Spannungsspitzen beim Abschalten zu vermeiden.
  • Seite 22 Universal Modul Nano 01 Fehlermeldungen: • Pin X wurde mehrfach ausgewählt. Bitte überprüfen Sie folgende Einstellungen: Ausgangspins dürfen niemals mehrfach ausgewählt werden, es folgt eine Aufzählung wo der Pin vorkommt • Bei Auswahl der Soundfunktion können max. 5 Motoren angesteuert werden: Nachdem der ausgewählten Soundfunktion die Pins 28 und 29 fix zugewiesen sind, stehen sie weder...
