RC Logger 60016RC Bedienungsanleitung

Bedienungsanleitung
3 in 1 Gaslötkolben
Best.-Nr. 60016RC
Bestimmungsgemäße Verwendung
Das Produkt erzeugt eine einstellbare Flamme oder flammenlose Wärme mit einer max. Temperatur von
1300 °C und wird auch mit einer abnehmbaren Lötspitze geliefert. Es verfügt über einen eingebauten
piezoelektrischen Zündmechanismus und sollte nur mit Butangas (leichterer Flüssigkeit) befüllt werden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Brand, Explosion, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Mini-Lötlampe
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den QR-Code auf dieser Seite. Befolgen Sie die Anweisungen
auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B.
Stromschläge.
Das Symbol mit einem Ausrufezeichen in einem Dreieck weist auf wichtige Anweisungen in
dieser Bedienungsanleitung hin, die unbedingt befolgt werden müssen.
Sicherheitsanweisungen
Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere
die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen
ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für
möglicherweise daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in solchen
Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von
Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht
achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen
Temperaturen, direktem Sonnenlicht, starken
Stößen, hoher Feuchtigkeit, Nässe, brennbaren
Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen
Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist,
nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung.
Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert
- über einen längeren Zeitraum unter ungünstigen
Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt
wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Stöße,
Schläge oder sogar das Herunterfallen aus
geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an eine Fachkraft, wenn Sie
Zweifel über die Arbeitsweise, die Sicherheit oder
den Anschluss des Gerätes haben.
• Lassen Sie Wartungs-, Anpassungs-
Reparaturarbeiten ausschließlich von
Fachkraft bzw. einer Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen
Kundendienst oder an andere Fachleute.
• Beim Einsatz in gewerblichen Einrichtungen sind
die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften zu
beachten.
• Tragen Sie immer eine angemessene
Schutzausrüstung.
• In Schulen, Ausbildungseinrichtungen, Hobby-
und Selbsthilfewerkstätten ist das Betreiben des
Produkts durch geschultes Personal verantwortlich
zu überwachen.
• Das Produkt darf nicht in Bereichen betrieben
werden, in denen explosive oder brennbare
Materialien, brennbare Gase, Dämpfe, Staub
oder brennbare Flüssigkeiten (Lösungsmittel,
Alkohol, Benzin usw.) gelagert werden. Es besteht
Explosions- bzw. Brandgefahr!
• Bedienungsanleitung
• Lagern Sie das Produkt
es vollständig abgekühlt ist. Es besteht
Verbrennungs- bzw. Brandgefahr!
b) Gasnachfüllung
• Verwenden Sie nur hochwertiges Butangas (leichteren
Brennstoff), um die Lötlampe zu füllen. Beachten Sie
die Sicherheits- und Bedienungsanleitungen des
Herstellers der Gaspatrone.
• Überprüfen Sie, ob Gas austritt, indem Sie riechen
oder ein Zischen hören. Bleibt ein Leck bestehen,
zünden Sie die Zündung nicht in der Nähe des
Werkzeugs. Bringen Sie die Lötlampe in einen
gut belüfteten Bereich, bis das Gas vollständig
abgeleitet ist.
• In diesen Fällen besteht Explosionsgefahr! Nach der
Befüllung enthält das Produkt hochentzündliches
und unter Druck stehendes Gas. Es muss von
Wärmequellen, Hitze (> +40 °C) oder direkter
Sonneneinstrahlung ferngehalten werden.
• Stoppen Sie das Nachfüllen, sobald das Gas
überläuft. Bei Überfüllung kann die Flamme spucken.
Warten Sie vor dem Anzünden der Lötlampe einige
Minuten, bis sich der Brennstoff stabilisiert hat.
• Vergewissern Sie sich vor dem Befüllen, dass
die Lötlampe ausgeschaltet und die Flamme
erloschen ist.
c) Lötlampe
• Halten Sie das Produkt am Griff. Fassen Sie die
Lötlampe immer so an, dass die Düse von Ihnen
und anderen weg zeigt.
• Niemals in eine offene Flamme greifen! Berühren
und
Sie niemals die heißen Metallteile der Lötlampe!
einer
Schwere Verbrennungen sind die Folge!
• Lassen Sie das Produkt bei Betrieb niemals
unbeaufsichtigt. Ansonsten besteht Brandgefahr!
• Nicht länger als 15 Minuten ununterbrochen
betreiben, da sich das
Heißgasbrenners übermäßig erwärmen kann. Es
besteht Verbrennungsgefahr!
• Entzünden Sie mit dem Produkt niemals flüssige
oder gasartige Brennstoffe (z.B. Benzin, Spiritus,
usw.). Es besteht Explosionsgefahr!
• Viele Materialien geben beim Erhitzen gefährliche
Dämpfe ab. Treffen Sie immer die notwendigen
Vorsichtsmaßnahmen.
• Kühlen Sie das Produkt niemals mit Wasser oder
anderen Flüssigkeiten.
• Lockere Kleidung vermeiden. Entfernen Sie
jeglichen Schmuck und halten Sie lange Haare
zurück oder binden Sie sie zurück.
• Abhängig von der Umgebungsbeleuchtung ist die
Flamme möglicherweise nicht sichtbar.
• Bei niedrigen Temperaturen kann der Gasdruck
abfallen, was zu einer schwächeren Flamme führt.

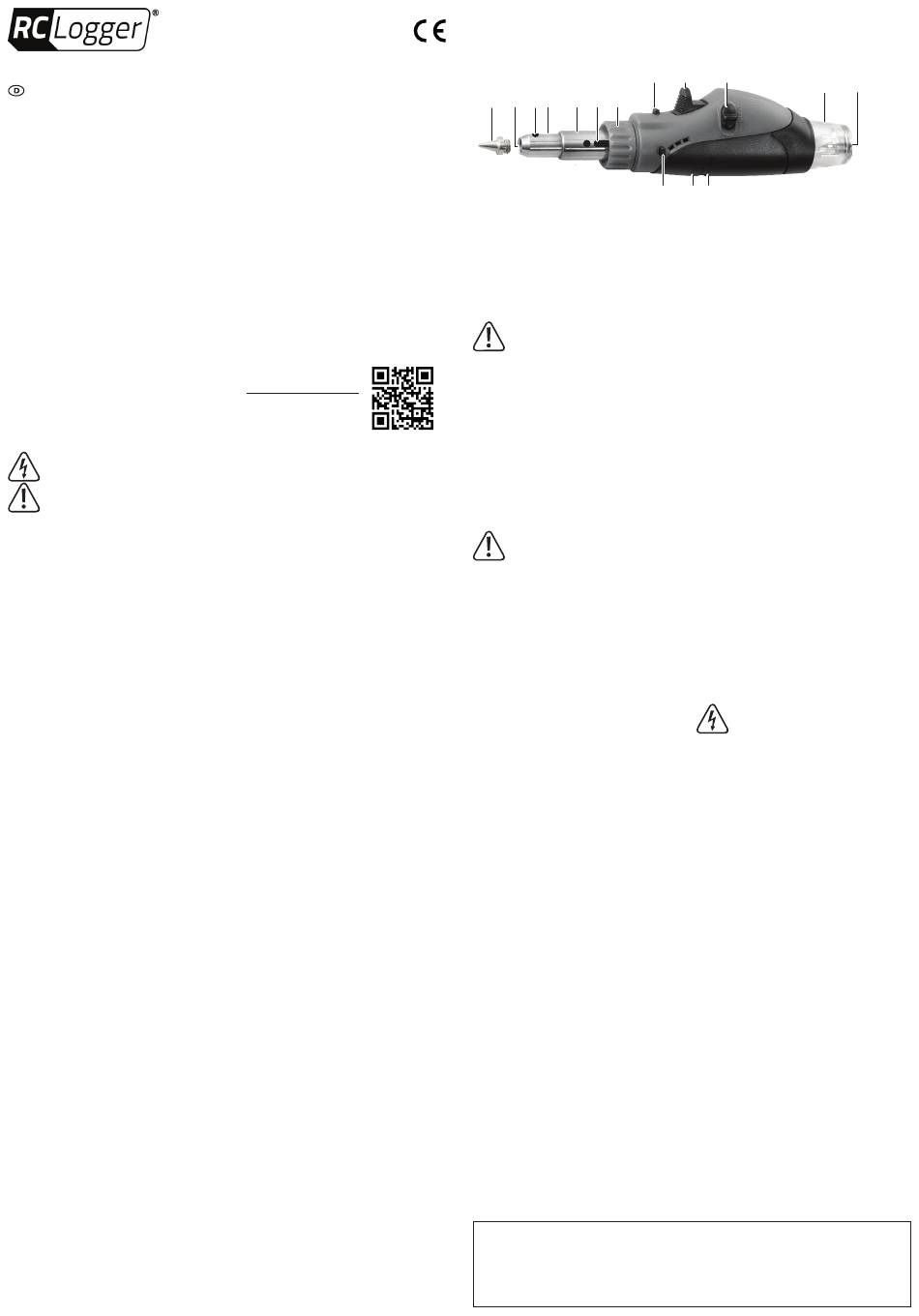

Bedienelemente
1 2 3 4
1 Lötspitze
2 Düsenspitze
3 Abluftanschluss
4 Verlängerung des
Heißluftgebläses
5 Baugruppe der Lötlampe
Gasnachfüllung
Stoppen Sie den Füllvorgang sofort, wenn
Gas austritt. Füllen Sie den Gastank
in einer gut belüfteten Umgebung und
vermeiden Sie offenes Feuer und Funken.
Wenn er heiß ist, lassen Sie die
Lötlampe vor dem Nachfüllen 5 Minuten
abkühlen. Es besteht Explosionsgefahr!
• Halten Sie die Lötlampe so, dass das Nachfüllventil
(12) nach oben zeigt.
• Die Gaszylinderdüse in das Nachfüllventil (12)
einsetzen und nach unten drücken. Ein vollständiges
Nachfüllen dauert ca. 5 - 10 Sekunden.
• Das Gastankfenster (11) zeigt den Gasstand im
Tank an.
Betrieb
Lesen
„Sicherheitsanweisungen".
Entfernen Sie vor dem Gebrauch die
durchsichtige
von der Lötlampe. Ersetzen Sie die
Abdeckung für die Lagerung oder den
Transport. Ersetzen Sie die Lötlampe
erst, nachdem
erst, wenn sie vollständig abgekühlt ist.
Stellen Sie die Lötlampe nicht direkt auf
eine Arbeitsfläche. Verwenden Sie den
mitgelieferten Ständer (14) . Richten Sie
die Anschlüsse (3) und (6) wie in den
„Bedienelementen"
Dies verhindert, dass heiße Abgase mit
brennbarem Material in Kontakt kommen,
während die Lötlampe in Betrieb ist.
a) Zündung
• Halten Sie das Produkt so, dass die Düsenspitze
(2) in eine sichere Richtung von Ihnen weg zeigt.
• Drücken Sie die Sicherheitsverriegelung (8) und
dann den Zündknopf (9), bis Sie ein Klicken hören.
Dies sendet einen Funken vom piezoelektrischen
Zündmechanismus, um das Gas zu zünden.
• Wenn sich das Gas nicht entzündet, prüfen Sie
den Kraftstoffstand durch das Gastankfenster (11).
• Wenn sich der Gasmengenregler (15) in der
Position „+" befindet, umso länger können
Flammen der Lötlampe flackern oder erlöschen.
Die Flammenstärke entsprechend verringern.
Stellen Sie außerdem
Lufteinlassöffnung (6) nicht blockiert ist.
b) Betriebsdauer ohne Unterbrechung
• Drücken Sie die Sicherheitsverriegelung (8) und
dann den Zündknopf (9), bis Sie ein Klicken hören
und halten Sie den Zündknopf gedrückt. Nachdem
die Flamme gezündet hat, schieben Sie den
Verriegelungshebel nach links und lassen Sie den
Zündknopf los (9).
• Gas fließt weiter und erzeugt Wärme.
• Um den Gasfluss zu stoppen, schieben Sie den
Verriegelungshebel nach rechts.
• Drücken Sie den Zündknopf (9), bis Sie ein Klicken
hören und lassen Sie ihn dann los.
Gehäuse des
c) Flammengröße
• Schieben Sie den Gasmengenregler (14) nach
rechts ( + ) oder nach links ( - ), um die Flamme zu
vergrößern / verkleinern.
Lötlampe
• Lassen Sie es auf Raumtemperatur abkühlen, um
Verbrennungen zu vermeiden.
Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
Diese Bedienungsanleitung ist eine Publikation der CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower
2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Alle Rechte einschließlich Übersetzung
vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen
Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
© Copyright 2019 by CEI Conrad Electronic International (HK) Limited
• Viele Materialien geben beim Erhitzen gefährliche
Dämpfe ab. Treffen Sie immer die notwendigen
Vorsichtsmaßnahmen.
8 9 10
5 6 7
13 14 15
6 Lufteinlassöffnung
7 Manschettenverriegelung
8 Sicherheitsverriegelung
9 Zündknopf
10 Dauerflammensperre
• Falls
Manschettenverriegelung (7) und entfernen Sie die
Verlängerung des Heißluftgebläses (4), indem Sie sie
durch Baugruppe der Lötlampe (5) drücken.
• Verwenden Sie die minimale Flamme, die die
Aufgabe ausführen soll. Eine große Flamme ist
weniger stabil und verbraucht mehr Kraftstoff.
Lötvorgang durchführen
• Schrauben Sie die Lötspitze (1) an der Düsenspitze
(2) der Verlängerung des Heißluftgebläses (1) fest.
• Zünden Sie die Lötlampe und lassen Sie die
Flamme über den keramischen Katalysator laufen,
der sich in der Verlängerung des Heißluftgebläses
befindet (4).
• Beobachten Sie den Keramikkatalysator durch die
Auslassöffnung (3).
• Wenn er orange leuchtet, drücken Sie die
Flammenabschaltung (13) , um die Flamme zu
Sie den Abschnitt
löschen, aber den Gasstrom über das erhitzte
Element aufrechtzuerhalten.
• Nicht verbranntes Gas strömt weiterhin über den
Kunststoffabdeckung
heißen Katalysator (anstatt mit einer Flamme
abzubrennen), was die Verbrennung fördert und
eine glühende Temperatur erzeugt.
• Lassen Sie die Lötlampe vor der Verwendung etwa
2 Minuten lang stehen.
• Stellen Sie die Lötlampe immer auf dem (14) Ständer
auf, und stellen Sie sicher, dass sich die Spitze nicht
in der Nähe von brennbarem Material befindet.
angegeben aus.
Heißluftgebläse für Schrumpfschläuche
• Entfernen Sie ggf. die Lötspitze (1) und lösen Sie
die Manschettenverriegelung (7) .
• Führen Sie die Verlängerung des Heißluftgebläses
(4) durch die Lötlampe-Baugruppe (5) ein.
• Richten
Schrumpfschlauch.
Pflege und Reinigung
• Lassen Sie das Produkt vor der Reinigung
vollständig abkühlen.
sicher, dass die
• Verwenden Sie niemals aggressive Reinigungsmittel,
Alkohol oder andere chemische Lösungen, da diese
das Gehäuse beschädigen oder Funktionsstörungen
verursachen können.
• Zur Reinigung des Produkts verwenden Sie ein
trockenes, faserfreies Tuch.
Technische Daten
Flammentemperatur ........... 1300 °C
Löttemperatur ..................... 350 °C
Heißlufttemperatur .............. 550 °C
Gasvolumen ....................... 15 ml
Kraftstoffart ......................... Butangas
Betriebsbedingungen .......... +20 bis +40 °C,
Lagerbedingungen .............. +20 bis +40 °C,
Abmessungen (L x B x H) ... 150 x 35 x 25 mm
Gewicht ............................... 50 g (mit leerem Tank)
11 12
11 Gastankfenster
12 Nachfüllventil
13 Flammenabschaltung
14 Ständer
15 Gasmengenregler
erforderlich, lösen Sie die
Verwenden Sie immer die richtige
Verdrahtungstechnik und treffen Sie die
erforderlichen Vorsichtsmaßnahmen,
wenn Sie mit spannungsführenden
Kabeln arbeiten! Im Zweifelsfall wenden
Sie sich an einen Fachmann.
Sie die heiße Luft auf den
(nicht enthalten)
30 – 80 % rF
30 – 80 % rF
*60016RC_v1_0819_02_dh_m_de
