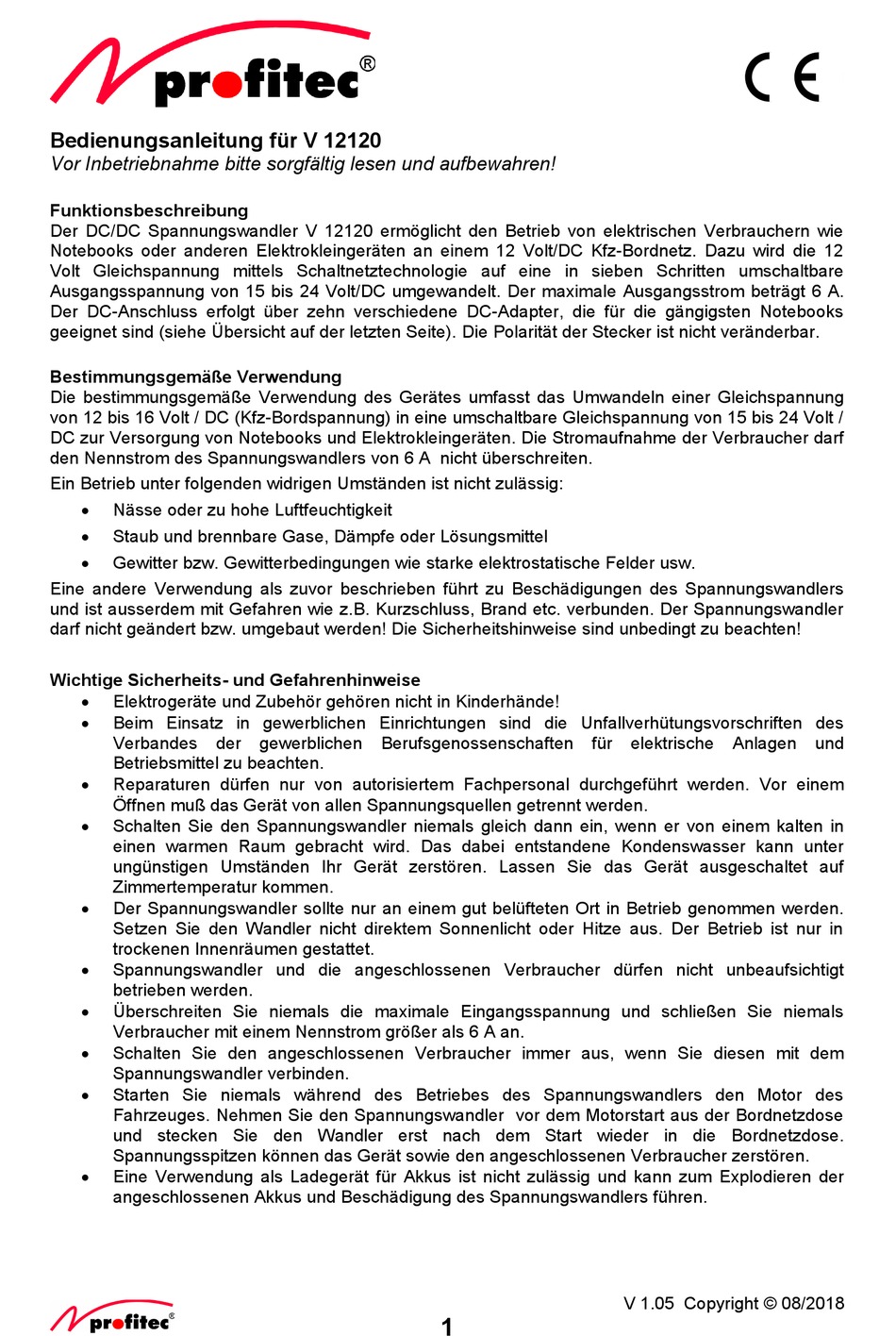

Profitec V 12120 Bedienungsanleitung

Bedienungsanleitung für V 12120
Vor Inbetriebnahme bitte sorgfältig lesen und aufbewahren!
Funktionsbeschreibung
Der DC/DC Spannungswandler V 12120 ermöglicht den Betrieb von elektrischen Verbrauchern wie
Notebooks oder anderen Elektrokleingeräten an einem 12 Volt/DC Kfz-Bordnetz. Dazu wird die 12
Volt Gleichspannung mittels Schaltnetztechnologie auf eine in sieben Schritten umschaltbare
Ausgangsspannung von 15 bis 24 Volt/DC umgewandelt. Der maximale Ausgangsstrom beträgt 6 A.
Der DC-Anschluss erfolgt über zehn verschiedene DC-Adapter, die für die gängigsten Notebooks
geeignet sind (siehe Übersicht auf der letzten Seite). Die Polarität der Stecker ist nicht veränderbar.
Bestimmungsgemäße Verwendung
Die bestimmungsgemäße Verwendung des Gerätes umfasst das Umwandeln einer Gleichspannung
von 12 bis 16 Volt / DC (Kfz-Bordspannung) in eine umschaltbare Gleichspannung von 15 bis 24 Volt /
DC zur Versorgung von Notebooks und Elektrokleingeräten. Die Stromaufnahme der Verbraucher darf
den Nennstrom des Spannungswandlers von 6 A nicht überschreiten.
Ein Betrieb unter folgenden widrigen Umständen ist nicht zulässig:

Nässe oder zu hohe Luftfeuchtigkeit

Staub und brennbare Gase, Dämpfe oder Lösungsmittel

Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Eine andere Verwendung als zuvor beschrieben führt zu Beschädigungen des Spannungswandlers
und ist ausserdem mit Gefahren wie z.B. Kurzschluss, Brand etc. verbunden. Der Spannungswandler
darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!
Wichtige Sicherheits- und Gefahrenhinweise

Elektrogeräte und Zubehör gehören nicht in Kinderhände!

Beim Einsatz in gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen
Betriebsmittel zu beachten.

Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Vor einem
Öffnen muß das Gerät von allen Spannungsquellen getrennt werden.

Schalten Sie den Spannungswandler niemals gleich dann ein, wenn er von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter
ungünstigen Umständen Ihr Gerät zerstören. Lassen Sie das Gerät ausgeschaltet auf
Zimmertemperatur kommen.

Der Spannungswandler sollte nur an einem gut belüfteten Ort in Betrieb genommen werden.
Setzen Sie den Wandler nicht direktem Sonnenlicht oder Hitze aus. Der Betrieb ist nur in
trockenen Innenräumen gestattet.

Spannungswandler und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt
betrieben werden.

Überschreiten Sie niemals die maximale Eingangsspannung und schließen Sie niemals
Verbraucher mit einem Nennstrom größer als 6 A an.

Schalten Sie den angeschlossenen Verbraucher immer aus, wenn Sie diesen mit dem
Spannungswandler verbinden.

Starten Sie niemals während des Betriebes des Spannungswandlers den Motor des
Fahrzeuges. Nehmen Sie den Spannungswandler vor dem Motorstart aus der Bordnetzdose
und stecken Sie den Wandler erst nach dem Start wieder in die Bordnetzdose.
Spannungsspitzen können das Gerät sowie den angeschlossenen Verbraucher zerstören.

Eine Verwendung als Ladegerät für Akkus ist nicht zulässig und kann zum Explodieren der
angeschlossenen Akkus und Beschädigung des Spannungswandlers führen.
Berufsgenossenschaften für elektrische Anlagen und
1
V 1.05 Copyright © 08/2018
