Installationsanleitung

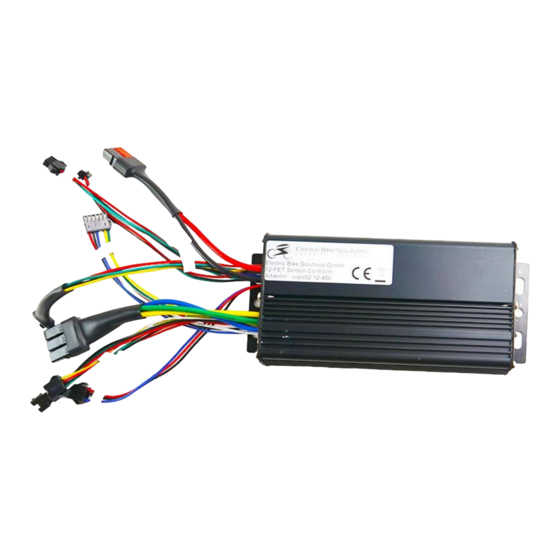

Programmierbarer 12-MOS-FET-
Controller für Motoren
mit Hallsensoren cops02-12-48b
Controller befestigen
Sie können den Controller je nach Bauart Ihres Fahrrads
auf verschiedene Weisen befestigen. Möglich sind u.a. Befestigung durch Schellen oder Kabelbinder am Sattelrohr,
am Oberrohr des Rahmens oder am Gepäckträger. Befestigen Sie den Controller so, dass die Kabel nach unten aus
dem Gehäuse austreten, um dem Eindringen von Wasser vorzubeugen.
Achtung
Wickeln Sie den Controller nicht in Schaumstoff oder ähnliche Materialien ein.
Eine ausreichende Kühlung des Controllers muss sichergestellt sein.
Verlust der Gewährleistung
Durch Öffnen der Versiegelung oder Umprogrammieren des Controllers erlischt die Gewährleis-
tung. Bei Modifikationen müssen Sie ggf. Wertersatz leisten, wenn Sie
vom Widerrufsrecht Gebrauch machen. Beachten Sie dazu unsere AGB.

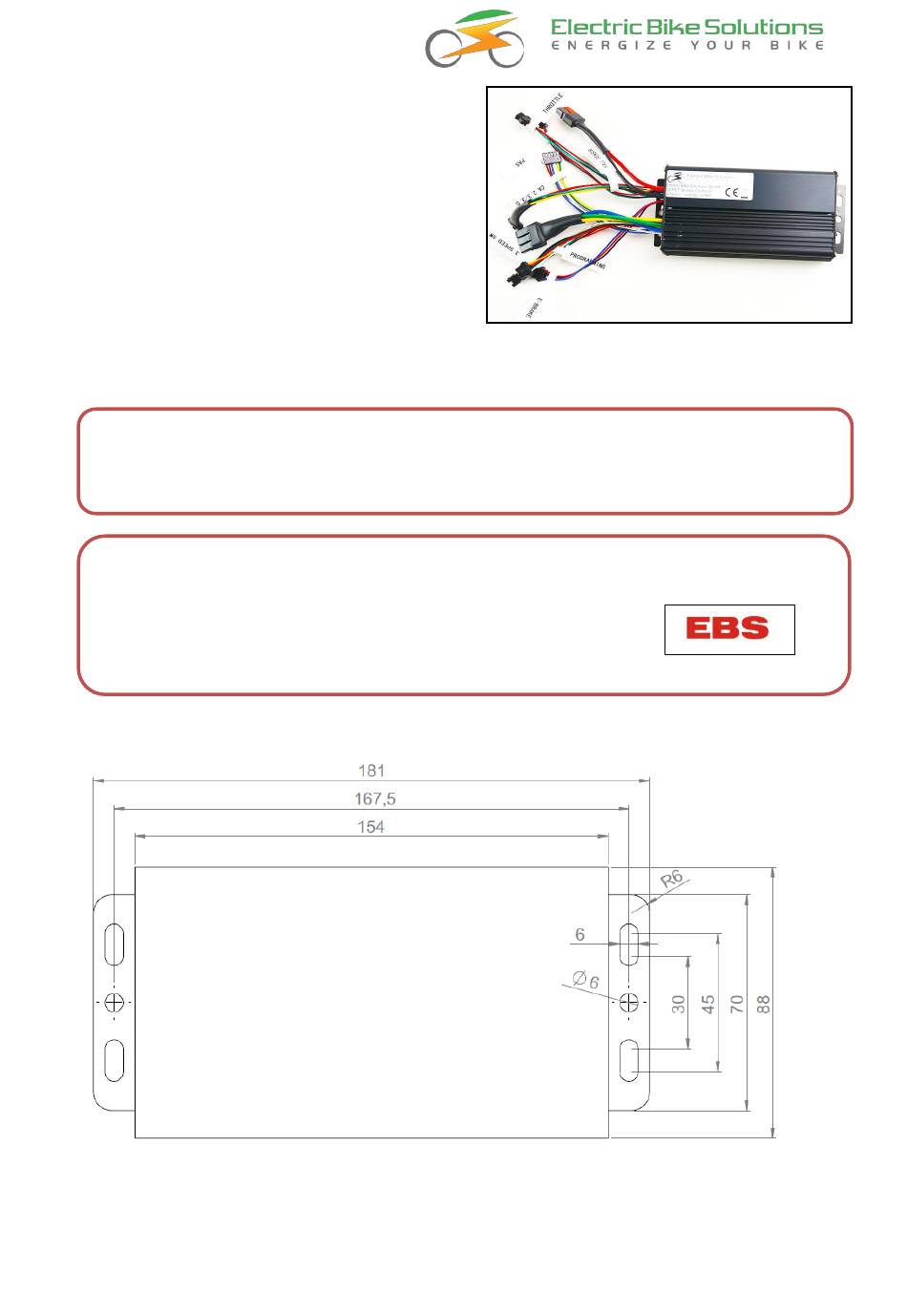

Die Maße des Controllers und der Befestigungsbohrungen finden Sie in der folgenden Zeichnung:
Abb.: Maße des Controllers
cops02-12 techn._Daten_u_EPMS-Belegung_V_1.3.docx
Copyright © 2015 by Electric Bike Solutions GmbH.
Abb.: Siegel
Seite 1
Werbung
Inhaltszusammenfassung für electric bike solutions cops02-12-48b
- Seite 1 Widerrufsrecht Gebrauch machen. Beachten Sie dazu unsere AGB. Abb.: Siegel Die Maße des Controllers und der Befestigungsbohrungen finden Sie in der folgenden Zeichnung: Abb.: Maße des Controllers cops02-12 techn._Daten_u_EPMS-Belegung_V_1.3.docx Copyright © 2015 by Electric Bike Solutions GmbH. Seite 1...
- Seite 2 Farben. Dies ist beabsichtigt und völlig korrekt. Beachten Sie daher immer die Steckerbelegung gemäß Instal- lationsanleitung der Komponente, um Schäden zu vermeiden. Der abgebildete Anschlussplan und die Steckerbele- gung beziehen sich ausschließlich auf Antriebskomponenten der Electric Bike Solutions GmbH (EBS). Hinweis Stellen Sie sicher, dass der Controller beim Anschließen der Komponenten ausgeschaltet ist:...
- Seite 3 3-Stufen Schalter Stecker 3-Stufen Schalter 3 SPEED SWITCH Cycle Analyst Stecker Cycle Analyst CA 2. 3/3. 0 (Cycle Analyst) Gasgriff (Throttle) bzw. Stecker Gasgriff (optional) THROTTLE (Eingang Gasgriff) Daumengas cops02-12 techn._Daten_u_EPMS-Belegung_V_1.3.docx Copyright © 2015 by Electric Bike Solutions GmbH. Seite 3...
- Seite 4 Bei Beschädigtem Siegel erlischt unsere Gewährleistung! Änderungen an der Programmierung können zu Schäden an einer der Komponenten führen! Bitte beachten Sie, dass in diesem Fall die Electric Bike Solutions GmbH keine Haftung übernimmt! Entsorgung von Motoren, Controllern und Steuerelementen Entsorgen Sie Elektroschrott nicht im Hausmüll, sondern geben Sie die Teile bei einem Recyclinghof in Ihrer Nähe oder bei der Electric Bike Solutions GmbH ab.
