Eneo WDDG2 Montageanleitung

Montageanleitung / Mounting instructions
Heizungskit für das vandalismusgeschützte Domegehäuse WDDG2 /
Heater for the vandal resistant housing WDDG2
1. Technische Daten / Specifications
Modell / Type
EDV-Nr. / EDP No.
Beschreibung / Description
Spannungsversorgung / power supply
Leistungsangabe / power consumption
Einschaltpunkt / Heater ON
Abschaltpunkt / Heater OFF

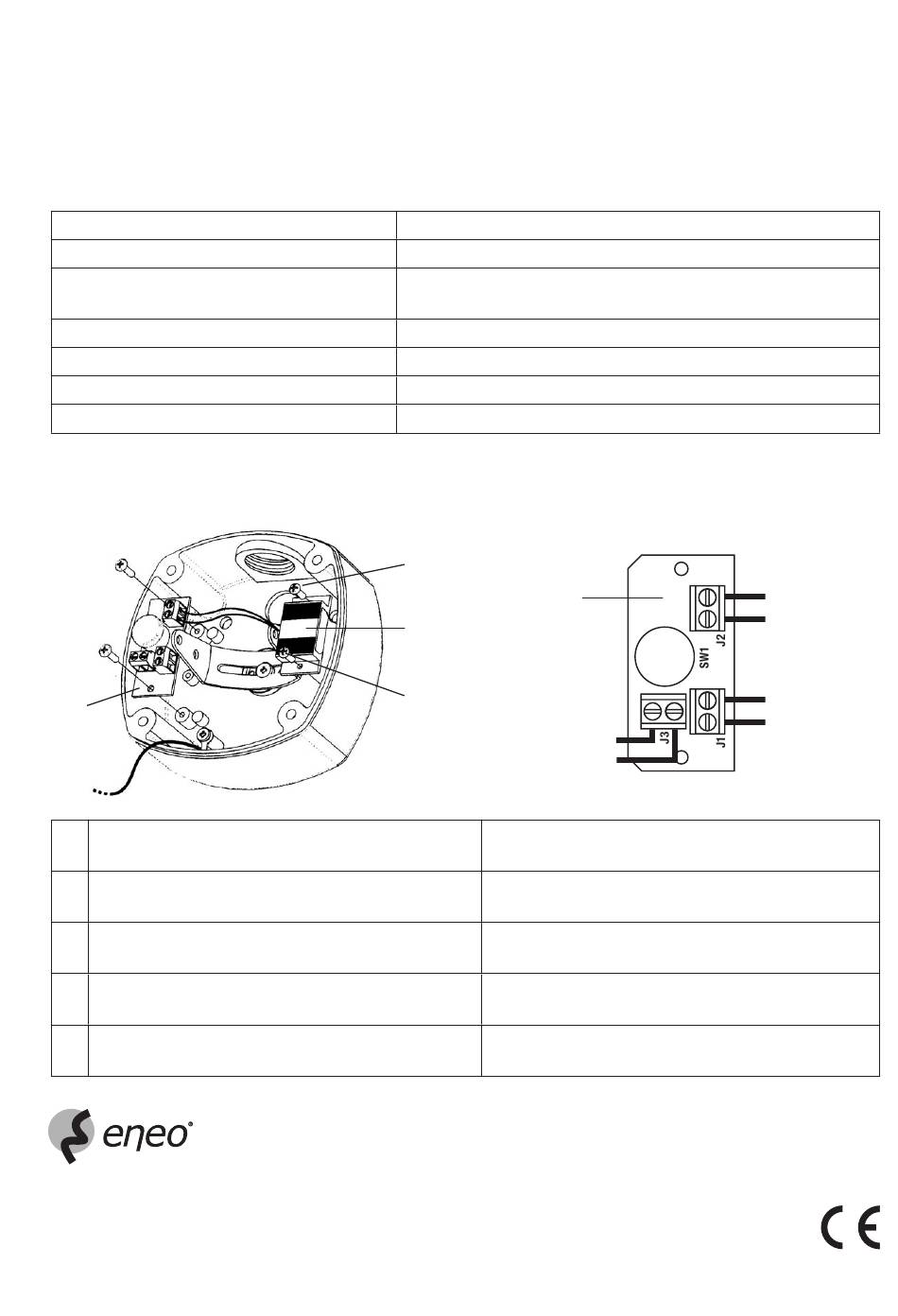

2. Montage des Heizungskits / Mounting of the heater
S1
S2
B
B Heizungsplatine B mit den 2 beiliegenden Schrauben
S1 und S2 am Gehäuse befestigen.
H
Heizelement H ebenfalls entsprechend der Abbildung
mit den beiliegenden Schrauben S3 und S4 befestigen.
J3 Heizung H am Stecker J3 der Heizungsplatine
anschließen.
J2 12V-Spannungsversorgung der Kamera am Stecker
J2 der Heizungsplatine anschließen.
J1 12V-Eingangsspannung am Stecker J1 anschließen.
eneo ® ist eine eingetragene Marke der Videor Technical E. Hartig GmbH
Vertrieb ausschließlich über den Fachhandel.
eneo ® is a registered trademark of Videor Technical E. Hartig GmbH
Exclusive distribution through specialised trade channels only.
VIDEOR TECHNICAL E. Hartig GmbH
Carl-Zeiss-Straße 8 · 63322 Rödermark/Germany
Tel. +49 (0) 60 74 / 888-0 · Fax +49 (0) 60 74 / 888-100
www.videortechnical.com
Niedervolt-Heizungskit / Low Voltage Heater Kit
12V/8W (bei 20°C gemessen / measured at 20°C)
12V (24V Heizung: auf Anfrage / 24V Heater: upon request)
S3
B
H
S4
12V Power
Supply Output
Fix the heater board B in the housing (see figure).
Also fix the Heater element H with the supplied
screws.
Connect the heater H with the J3 pin of the heater
board B.
Connect the 12V power supply of the camera with the
J2 pin of the heater board B.
And then connect the 12V IN with the J1 pin of the
heater board B.
WDDG2/H12
71664
8W
+5°C
+15°C
Änderungen vorbehalten.
Technical changes reserved.
© Copyright by VIDEOR TECHNICAL 09/05
12V Out
to Heater
12V Power
Supply Input
