Inhaltszusammenfassung für GRANDSTATE FALCON 311

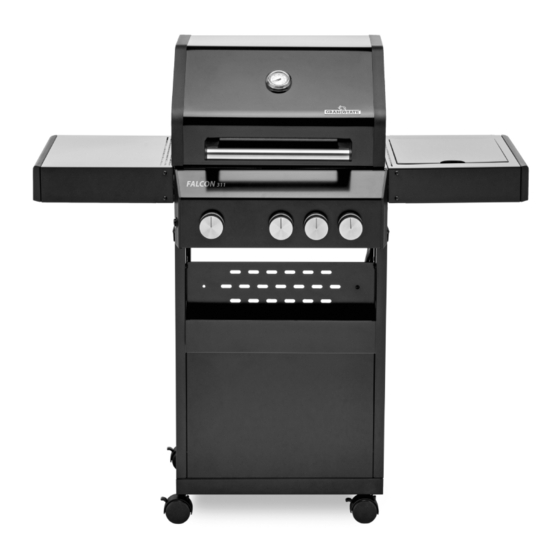

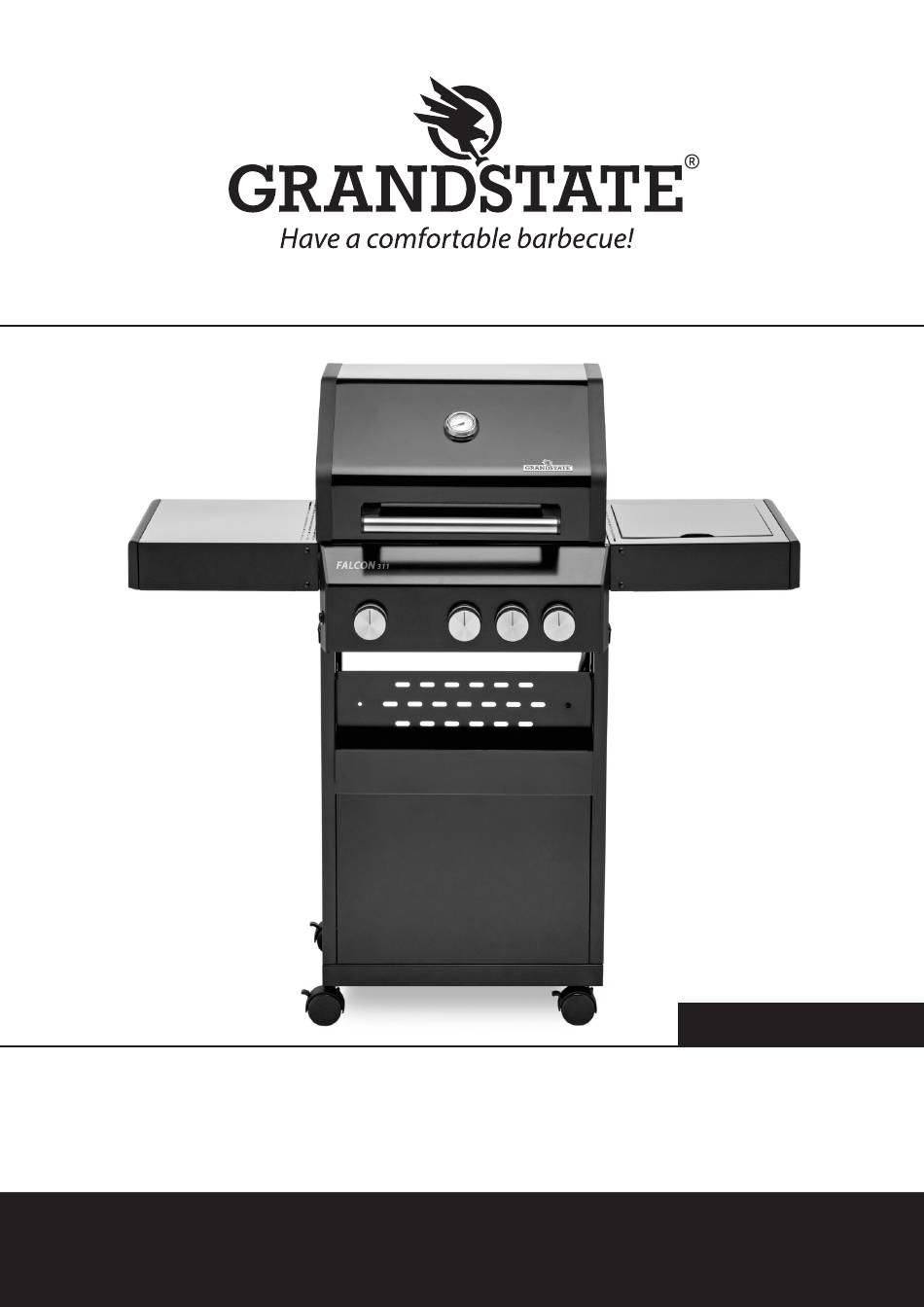

- Seite 1 Artikel-Nr. 11132311 FALCON 311 3-Brenner-Gasgrill mit Seitenbrenner SICHERHEIT, MONTAGE, BETRIEB UND WARTUNG SAFETY, INSTALLATION, OPERATION AND MAINTENANCE...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Anschließen und Trennen der Gasflasche Aufstellen des Gasgrills Zünden des Gasgrills Wechsel der Hauptbrenner Reinigungsanleitung Lagerung Fehlerbehebung Teileliste und Explosionszeichnung Montageschritte Technische Daten / CE-Label Konformitätserklärung Entsorgung Content Safety instructions Connecting and disconnecting a gas cylinder Setting up the grill Lighting your gas grill Changing main burners Cleaning instructions... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Heben Sie diese Bedienungsanleitung zur späteren Einsichtnahme auf. Dieser Gasgrill ist nur für den privaten Einsatz im Freien gedacht. Wichtig: Lesen Sie sich vor der Inbetriebnahme des Gerätes diese Anleitung gut durch. Befolgen Sie alle Schritte in der angegebenen Reihenfolge. Lassen Sie niemals Kinder das Gerät bedienen. Schlauch und Druckminderer können bereits werksseitig vormontiert sein. - Seite 5 Zu Ihrer Sicherheit Lagern Sie kein Benzin oder methylhaltige Brennstoffe oder andere brennbare Gase und Flüssigkeiten in der Nähe dieses Gerätes oder anderer Geräte. Zünden Sie niemals einen Gasgrill mit Benzin oder vergleichbaren Flüssigkeiten an! Allgemeiner Hinweis Das gesamte Gas-System wurde vor dem Verpacken des Grills auf Dichtheit geprüft. Trotzdem muss eine voll- ständige Dichtheitsprüfung vor der Erstverwendung des Grills und nach jedem Tausch der Gasflasche durchge- führt werden.
-
Seite 6: Anschließen Und Trennen Der Gasflasche
Anschließen der Gasflasche a) Drehen Sie die orange-farbene Kappe so, dass der Pfeil auf die Lücke in der Verkleidung zeigt. b) Entfernen Sie die orange-farbene Schutzkappe, indem Sie die Halteklammer herausziehen und dann die Kappe abnehmen. Verwenden Sie keine Werkzeuge. Lassen Sie die Kappe hängen. c) Überprüfen Sie, dass die schwarze Dichtungsscheibe im Inneren des Flaschenventils angebracht ist. -
Seite 7: Aufstellen Des Gasgrills
Aufstellen des Gasgrills Nachdem Sie eine Gasflasche gekauft haben, sind Sie bereit, Ihren Gasgrill einzurichten. a) Jeder Wechsel der Gasflasche muss weit entfernt von jeder Zündquelle durchgeführt werden. Positionieren Sie die Gasflasche unterhalb oder an der Seite des Gasgrills. Denken Sie daran, dass die Gas- flasche entfernt von der Hitze und in einer sicheren Position gehalten werden muss. - Seite 8 Warn- und Sicherheitshinweise Bitte lesen Sie sich die folgenden Punkte durch, bevor Sie Ihren Gasgrill benutzen: 1) Lesen Sie sich die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. Bitte beachten Sie alle Montage-Anleitungen in diesem Handbuch; wenn die Anweisungen nicht befolgt werden, kann dies Probleme bei der Verwendung verursachen.
-
Seite 9: Zünden Des Gasgrills
Zünden des Gasgrills Achtung: Bevor Sie den Grill benutzen, kontrollieren Sie, ob die Brenner jeweils korrekt auf den im Bedienfeld befindlichen Gasventilen stecken. Jedes Ventil muss so im Brennerloch sitzen, dass sich der Brenner weder zur Seite, noch nach oben oder unten bewegen lässt. Der Deckel muss offen sein, wenn der Brenner angezündet wird! Halten Sie Ihr Gesicht nicht direkt über den Gasgrill, während Sie ihn anzünden. - Seite 10 Nach erfolgter Zündung können Sie den Zündknopf loslassen. Halten Sie den Reglerknopf für weitere 20 Sekun- den gedrückt, bis eine sichere und vollständige Zündung erfolgt ist. Verfügt Ihr Gerät über innenliegende Infrarotbrenner, verwenden Sie diese nur mit geöffnetem Deckel. Es kann zu Verfärbungen an Seitenteilen und Deckel kommen. Stromversorgung Zündsystem / LEDs (modellabhängig) Verwenden Sie immer den passenden Batterietyp.
-
Seite 11: Wechsel Der Hauptbrenner
Wechsel der Hauptbrenner Sollte ein Brenner defekt sein, tauschen Sie diesen folgendermaßen aus: 1. Der - von links gesehen - erste Brenner kann direkt getauscht werden. Um den letzten, rechten Brenner auszutauschen, Sicherung lösen, Fixierungsrahmen (modellabhängig) und Brenner entnehmen. Zum Lösen der Sicherungsklammer, drücken Sie diese zusammen und schieben sie durch die Rückwand des Feuerkastens. -
Seite 12: Lagerung
Lagerung Ihre Gasflasche muss im Freien in einem gut belüfteten Ort gelagert werden und muss von Ihrem Gasgrill getrennt werden, wenn sie nicht verwendet wird. Stellen Sie sicher, dass Sie sich im Freien und fern von Zünd- quellen befinden, bevor Sie Ihre Gasflasche vom Gasgrill abtrennen. Wenn Sie Ihren Gasgrill nach längerer Lage- rung verwenden, achten Sie bitte auf Gaslecks und etwaige Hindernisse im Brenner usw., bevor Sie den Grill benutzen. -
Seite 13: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Lösung Brenner zündet mit der Gasflasche ist leer. Gasflasche gegen eine volle tauschen. Zündanlage nicht. Fehlerhafter Regler. Regler kontrollieren und ggf. ersetzen lassen. Piezo-Zünder falsch eingestellt. Reduzieren des Abstands durch leichtes Biegen. Niedrige Flamme oder Verstopfungen in Brenner / Düsen und Schlauch reinigen. -
Seite 14: Safety Instructions
Safety instructions SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE THIS GAS GRILL IS DESIGNED FOR PRIVATE OUTDOOR USE ONLY IMPORTANT: READ ALL INSTRUCTIONS AND OPERATIONS BEFORE OPERATING THIS UNIT. FOLLOW ALL STEPS IN ORDER. NEVER ALLOW CHILDREN TO OPERATE THIS UNIT. Gas hose and pressure regulator can come pre-installed from factory. - Seite 15 For your safety Do not store or use gasoline or mentholated fuels or any other flammable vapors and liquids in the vicinity of this or any other appliance. Never light a gas grill with gasoline or comparable fluids! Suggestion: user should not change the assembly that the manufacturer packaged. General Although all gas connections on the grill are leak tested at the factory prior to shipment, a complete gas tightness check must be performed at the installation site due to possible mishandling in shipment, or excessive...
-
Seite 16: Connecting And Disconnecting A Gas Cylinder
Connecting a gas cylinder a) Turn the orange cap so that the arrow is pointing to the gap in the shroud. b) Remove the orange safety cap by pulling the lanyard out. Do not use tools. Leave the cap hanging. c) Check that the black sealing washer is fitted inside the cylinder valve. -
Seite 17: Setting Up The Grill
Setting up the grill After purchasing your gas cylinder you will then be ready to set it up with your gas grill. a) When changing the gas cylinder which shall be carried out away from any source of ignition. Position the gas cylinder in the cabinet gas cylinder holder. b) When ready to use your gas grill insert the regulator into the gas cylinder valve and tighten firmly. - Seite 18 Warning and safety points Please read the following points before using your gas grill: a) Read the instructions before using the appliance. Please follow all assembly instructions in this manual; if instructions are not followed it may cause problems in use. b) This gas grill accessible parts maybe very hot when being used.
-
Seite 19: Lighting Your Gas Grill
Lighting your gas grill Caution: Before you ignite the burners, check that they are correctly positioned on the gas valves located in the control panel. Each valve must be positioned inside the burner hole so that the burner cannot be moved sideways, upwards or downwards. - Seite 20 Electric energy (model-specific) Always use the correct type of battery. Replace all batteries at the same time and pay attention to the correct polarity. If the ignition system does not work, you should first replace the batteries to exclude further sources of error.
-
Seite 21: Changing Main Burners
Changing main burners 1. First, find out which main burner has been broken, if it’s not the far left one (if it’s the far left one, just remove the broken one), remove from the far right burner, take out the circlip, take out the main burner, remove the transmission frame;... -
Seite 22: Storage
Storage Your gas cylinder must be stored outdoors in a well ventilated area and must be disconnected from your gas grill when not being used. Ensure that you are outdoors and away from any sources of ignition before attempting to disconnect your gas cylinder from your gas grill. When you are using your gas grill after a period of storage, please ensure to check for gas leaks and check for any obstructions in the burner etc. -
Seite 23: Trouble Shooting
Trouble shooting Problem Possible cause: Solution Burners do not light using LP gas cylinder empty. Replace with full cylinder. the ignition system. Faulty regulator. Check regulator and have it replaced if necessary. Piezo ignition misadjusted. Reduce the distance by bendig it gently closer to burner. -
Seite 24: Teileliste Und Explosionszeichnung
Teileliste und Explosionszeichnung 34 x Art.-Nr. 91301341 Art.-Nr. 91301342 Art.-Nr. 91301343 Stellen Sie sicher, dass Sie Ihren Grill korrekt montiert haben. Befolgen Sie dazu die einzelnen Schritte der detaillierten Montageanleitung. Achtung: Wir legen großen Wert auf einen möglichst einfachen Montageprozess. Die Metallteile wurden nach der Produktion entgratet, jedoch können scharfe Kanten Verletzungen verursachen. - Seite 25 Nr Bezeichnung Artikel-Nr. Menge Deckel 91301010 Thermometer 91301020 Deckelgriff 91301030 Grillrost - Gusseisen (415 x 240 mm) 91301040 Flammenverteiler 91301050 Hauptbrenner 91301060 Fett-Auffangblech 91301070 Feuerkasten 91301080 Halterung A der abklappbaren Seitenablage 91301090 10 Halterung B der abklappbaren Seitenablage 91301100 Seitenbrenner-Deckel 91301110 12 Seitenbrenner-Rost 91301120...
-
Seite 26: Parts List And Explosion Drawing
Parts list and explosion drawing 34 x Art.-Nr. 91301341 Art.-Nr. 91301342 Art.-Nr. 91301343 Make sure your grill is assembled properly. Detailed assembly instructions are packed with each grill giving specific assembly procedures for each model. Follow these instructions carefully to ensure the correct and safe assembly of the grill. - Seite 27 No. Appellation Item No. Qty. 91301010 Thermometer 91301020 Lid handle 91301030 Cast iron grid (415 x 240 mm) 91301040 Heat distribution panel 91301050 Main burner 91301060 Grease tray 91301070 Firebox 91301080 Foldable side table rack A 91301090 10 Foldable side table rack B 91301100 Side burner lid 91301110...
-
Seite 28: Montageschritte
Montageschritte Mounting steps Hinweis: Diese Schrauben sind bei Lieferung am Teil vormontiert. Note: These screws are pre-assembled to the part when delivered. - Seite 29 4 x A/B 4 x A/B...
- Seite 30 4 x A/B 4 x A/B...
- Seite 31 6 x A/B...
- Seite 32 Wichtig: Platzieren Sie den Feuerkasten (8) korrekt auf dem Grillwagen und schrauben Sie die Teile sicher aneinander. Important: Place the firebox (8) correctly on the grill cart and screw the parts safely together. 4 x A/B 4 x A/B 2 x D...
- Seite 33 4 x A/B 2 x D Hinweis: Hängen Sie, wie in Abb. 1 zu sehen, zunächst die linke Seite der Seitenbrenner-Ablage (15) ein. Ziehen Sie dann, wie in Abb. 2 abgebildet, die rechte Seite der Ablage leicht nach außen und hängen auch diese ein.
- Seite 34 Hinweis: Hängen Sie, wie in Abb. 1 zu sehen, zunächst die rechte Seite der Seitenablage (31) ein. Ziehen Sie dann, wie in Abb. 2 abgebildet, die linke Seite der Ablage leicht nach außen und hängen auch diese ein. Note: As shown in fig. 1, first hang in the right side of the side table (31).
- Seite 35 Hinweis: Legen Sie 4 neue „AA” Batterien ein und achten dabei auf die korrekte Polarität. Sie können den Batteriekasten (30) an den Grill kleben (Abb. 2), wählen Sie die Position so, dass die Verbindung zwischen Batterie- kasten und dem LED-Verbindungskabel (22) möglich ist.
- Seite 36 Wichtig: Bevor Sie den Grill benutzen, kontrollieren Sie, ob die Brenner jeweils korrekt auf den im Bedienfeld befindlichen Gasventilen stecken. Jedes Ventil muss so im Brennerloch sitzen, dass sich der Brenner weder zur Seite, noch nach oben oder unten bewegen lässt. Important: Before you use this device, check that the burners are correctly positioned on the gas valves located in the control panel.
-
Seite 38: Technische Daten / Ce-Label
Technische Daten / CE-Label garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany 2575 Produktbezeichnung Gasgrill Modellnummer GRANDSTATE FALCON 311 - Art. Nr. 11132311 Gaskategorie I3+(28-30/37) I3B/P(30) I3B/P(37) I3B/P(50) Gas-Typ / Butan Propan Butan/Propan Gas-Druck 28-30 mbar 37 mbar 30 mbar... -
Seite 39: Konformitätserklärung
Konformitätserklärung / Declaration of Conformity Konformitätserklärung / Declaration of Conformity... -
Seite 40: Entsorgung
Entsorgung Verpackung Entfernen Sie sorgfältig sämtliches Verpackungsmaterial und entsorgen Sie es sortenrein. Gerät Die mit dem untenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend der Europäischen Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordne- ten Entsorgung zuzuführen. - Seite 41 Weitere Fragen zum Produkt? Auf unserer Website theBBQshop.de findest du wertvolle Tipps, tolles Zubehör und so manch hilfreiche Antwort zu ® deinen GRANDSTATE -Produkten. Solltest du dennoch Fragen haben, dann sende uns eine E-Mail: info@theBBQshop.de Unser Kundendienst wird bemüht sein, diese schnellstmöglich zu beantworten.
