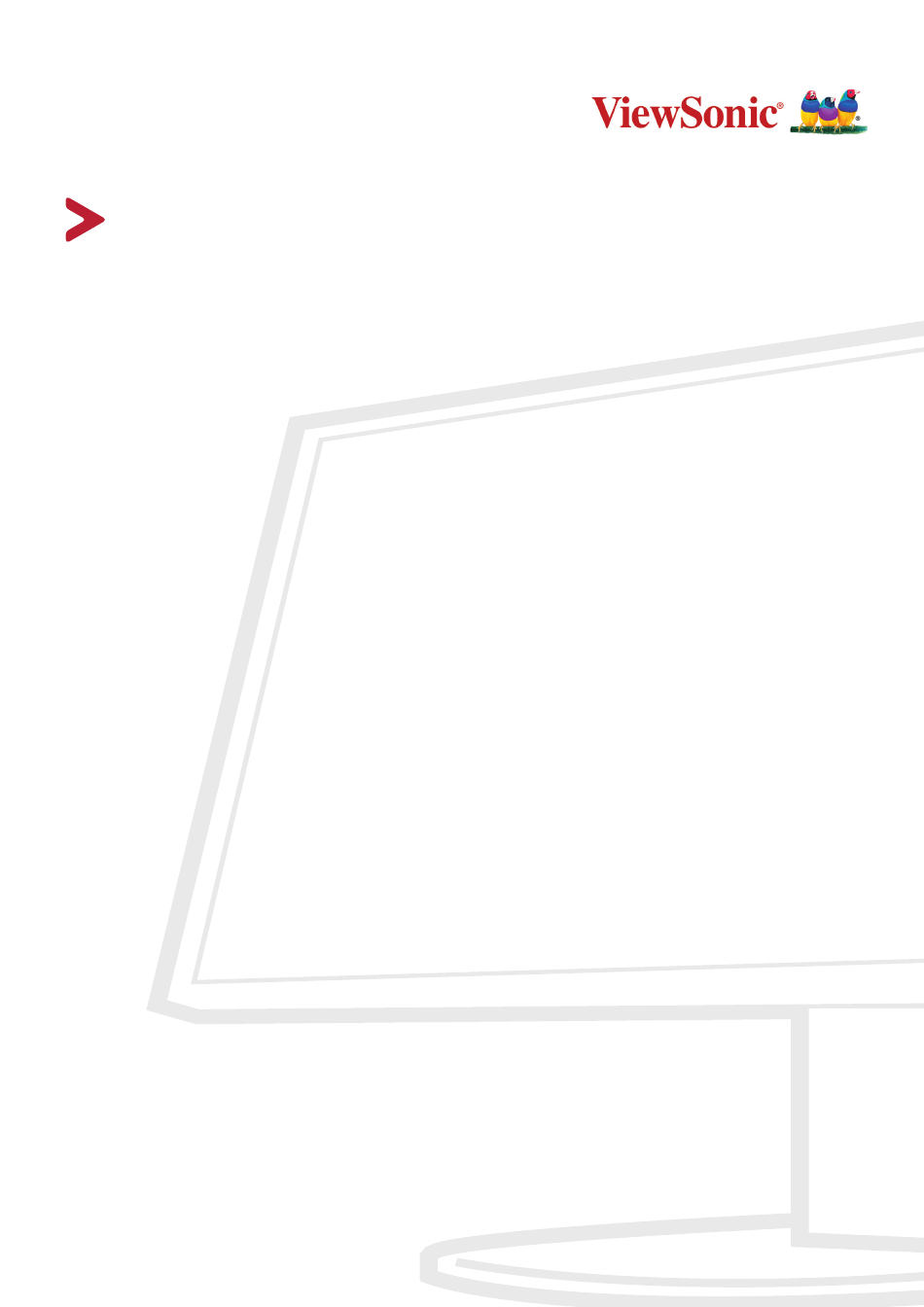

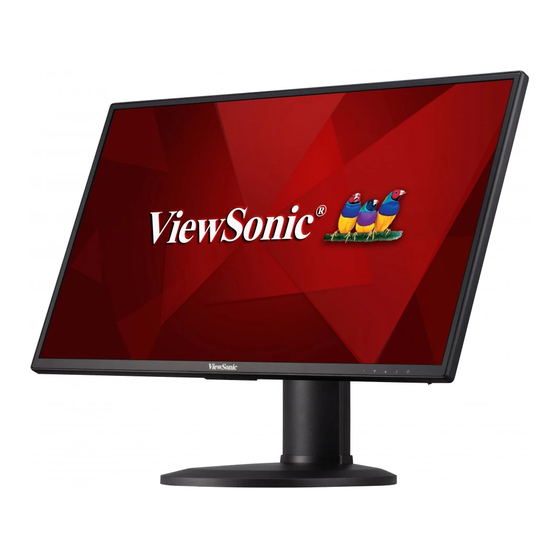

- Seite 1 VG2419/VG2719 Anzeige Bedienungsanleitung Modell VS16422/VS16492 P/N: VG2419/VG2719...
- Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
-
Seite 3: Sicherheitshinweise
Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln. • Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich. •... - Seite 4 verfügt über zwei Kontakte und eine dritte Erdungszunge. Der breitere Kontakt/ die Erdungszunge dient Ihrer Sicherheit. Falls der Stecker nicht in Ihre Steckdose passt, benötigen Sie einen Adapter. Versuchen Sie nicht, den Stecker gewaltvoll in die Steckdose zu stecken. • Entfernen Sie bei Anschluss an eine Steckdose NICHT die Erdungszunge.
-
Seite 5: Inhaltsverzeichnis
Ständer installieren ....................10 Wandmontage ......................11 Sicherheitssteckplatz verwenden .................12 Verbindungen herstellen ........... 13 An Stromversorgung anschließen .................13 Externe Geräte anschließen - VG2419 ..............14 Externe Geräte anschließen - VG2719 ..............15 Monitor verwenden ..........16 Betrachtungswinkel anpassen ................16 Höhenanpassung ....................16 Neigungswinkel anpassen ..................17 Bildschirmausrichtung anpassen (Monitor schwenken) ........ - Seite 6 Anhang ..............30 Technische Daten ....................30 Glossar ........................33 Problemlösung ......................38 Wartung ........................41 Allgemeine Vorsichtsmaßnahmen ................ 41 Bildschirm reinigen ....................41 Gehäuse reinigen ....................41 Haftungsausschluss ....................41 Informationen zu Richtlinien und Service ....42 Informationen zur Konformität ................42 FCC-Erklärung ......................42 Industry-Canada-Erklärung ...................
-
Seite 7: Einleitung
Einleitung Lieferumfang • Monitor • Netzkabel • Videokabel • Schnellstartanleitung Hinweis: Mitgelieferte Netzkabel und Videokabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler. -
Seite 8: Übersicht - Vg2419
Übersicht - VG2419 Vorder- und Rückansicht I/O-Anschlüsse HDMI 1. Wechselspannungseingang 2. DisplayPort 3. HDMI 4. VGA Hinweis: Weitere Informationen über die Taste 1/2/3/4/5 und ihre Funktionen finden Sie unter „Schnelltasten“ auf Seite 22. -
Seite 9: Übersicht - Vg2719
Übersicht - VG2719 Vorder- und Rückansicht I/O-Anschlüsse HDMI 1. Wechselspannungseingang 2. DisplayPort 5. Audioeingang 3. HDMI 4. VGA 6. Audioausgang Hinweis: Weitere Informationen über die Taste 1/2/3/4/5 und ihre Funktionen finden Sie unter „Schnelltasten“ auf Seite <?>. -
Seite 10: Grundeinstellungen
Grundeinstellungen Ständer installieren Hinweis: Platzieren Sie das Gerät auf einem flachen, stabilen Untergrund. Andernfalls könnte das Gerät umfallen und beschädigt werden und/ oder Verletzungen verursachen. -
Seite 11: Wandmontage
Wandmontage Hinweis: Nur UL-zertifizierte Wandmontagesets verwenden. 100 mm Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden Tabelle. Maximale Lochmuster Schnittstellenauflage Schraubenspezifika- Padloch Belastbarkeit (B x H) (B x H x T) tionen und -quantität M4 x 10 mm 100 × 14 kg 115 ×... -
Seite 12: Sicherheitssteckplatz Verwenden
Sicherheitssteckplatz verwenden Schützen Sie Ihr Gerät vor Diebstahl, indem Sie eine Schlossvorrichtung zur Sicherung des Gerätes an einem festen Gegenstand verwenden. Nachstehend finden Sie ein Beispiel zur Einrichtung einer Schlossvorrichtung an einem Tisch. -
Seite 13: Verbindungen Herstellen
Verbindungen herstellen Dieser Abschnitt erläutert die Verbindung des Monitors mit anderen Geräten. An Stromversorgung anschließen 1. Verbinden Sie das Netzkabel mit dem Wechselspannungseingang an der Rückseite des Gerätes. 2. Stecken Sie den Netzstecker in eine Steckdose. VG2419 VG2719 13 13... -
Seite 14: Externe Geräte Anschließen - Vg2419
Externe Geräte anschließen - VG2419 HDMI HDMI... -
Seite 15: Externe Geräte Anschließen - Vg2719
Externe Geräte anschließen - VG2719 HDMI HDMI... -
Seite 16: Monitor Verwenden
Monitor verwenden Betrachtungswinkel anpassen Für optimale Betrachtung können Sie den Betrachtungswinkel mit einer der folgenden Methoden anpassen: Höhenanpassung Senken oder erhöhen Sie den Monitor wie gewünscht (0 bis 110 mm). HINWEIS: Bei der Anpassung fest entlang der Einstellschiene nach unten drücken. -
Seite 17: Neigungswinkel Anpassen
Neigungswinkel anpassen Neigen Sie den Monitor auf den gewünschten Betrachtungswinkel nach vorne oder hinten (-5 bis 22 °). HINWEIS: • Stützen Sie den Ständer beim Anpassen sicher mit einer Hand, während Sie den Monitor mit der anderen Hand nach vorne oder hinten neigen. •... - Seite 18 2. Drehen Sie den Monitor um 90 ° im oder entgegen dem Uhrzeigersinn vom Quer- ins Hochformat. HINWEIS: • Drehen Sie den Bildschirm, indem Sie die Ausrichtungseinstellungen des Systems manuell ändern. • Achten Sie bei der Anpassung darauf, beide Seiten des Monitors sicher mit beiden Händen zu halten.
-
Seite 19: Schwenkwinkel Anpassen
Schwenkwinkel anpassen Schwenken Sie den Monitor auf den gewünschten Betrachtungswinkel (320 °) nach links oder rechts. -
Seite 20: Gerät Ein- Und Ausschalten
Gerät ein- und ausschalten 1. Schließen Sie den Netzstecker an eine Steckdose an. 2. Schalten Sie den Monitor über die Ein-/Austaste ein. 3. Wenn Sie den Bildschirm wieder ausschalten möchten, drücken Sie die Ein-/ Austaste noch einmal. HINWEIS: Der Monitor verbraucht weiterhin Strom, solange das Netzkabel an die Steckdose angeschlossen ist. -
Seite 21: Bedienfeldtasten Verwenden
Bedienfeldtasten verwenden Über die Bedienfeldtaste können Sie auf das Schnellmenü zugreifen, Schnelltasten aktivieren, durch das Bildschirmmenü navigieren und Einstellungen ändern. Schnellmenü Drücken Sie zum Aktivieren des Schnellmenüs die Taste 1(Shortcut) . View Mode Standard Game Movie Text Mono HINWEIS: Befolgen Sie den Tastenhinweis im unteren Bereich des Bildschirms zur Auswahl der Option oder zur Konfiguration von Einstellungen. -
Seite 22: Beschreibung
Schnelltasten Wenn das Bildschirmmenü ausgeblendet ist, können Sie über die Bedienfeldtasten schnell auf spezielle Funktionen zugreifen. Taste Beschreibung 2 + 1 Halten Sie die Tasten zum Freigeben/Sperren des Bildschirmmenüs gedrückt. Halten Sie beide Taste bei eingeblendetem Menü zum Sperren/ Freigeben des Bildschirmmenüs weitere 10 Sekunden gedrückt. OSD Lock/Unlock Locking OSD Press and hold for 10s... - Seite 23 Taste Beschreibung 2 + 3 Halten Sie die Tasten zum Freigeben/Sperren der Ein-/Austaste gedrückt. Halten Sie beide Taste bei eingeblendetem Menü zum Sperren/ Freigeben der Ein-/Austaste weitere 10 Sekunden gedrückt. Power Lock/Unlock Locking Power Button Press and hold for 10s to lock power Falls die Ein-/Austaste gesperrt ist, erscheint nachfolgende Meldung am Bildschirm:...
-
Seite 24: Einstellungen Konfigurieren
Einstellungen konfigurieren Allgemeine Aktionen 1920 X 1080@60Hz 1920 X 1080@60Hz Tastenhinweis 1. Drücken Sie zum Einblenden des Schnellmenüs die Taste 2/3/4. ViewMode Color Adjust Manual Image Input Audio Adjust Setup Menu Select Adjust D-Sub HDMI DisplayPort 1920 X 1080@60Hz 2. Drücken Sie zur Auswahl des Hauptmenüs 1(Shortcut) oder 2. Drücken Sie dann zum Aufrufen des ausgewählten Menüs die Taste 3. - Seite 25 3. Drücken Sie zur Auswahl der gewünschten Menüoption 1(Shortcut) oder 2. Drücken Sie dann zum Aufrufen des Untermenüs die Taste 3. Input Audio Adjust ViewMode Color Adjust Manual Image Setup Menu Select Adjust Volume Mute 1920 X 1080@60Hz 4. Drücken Sie zur Anpassung/Auswahl der Einstellung 1(Shortcut) oder 2. Drücken Sie dann zum Bestätigen die Taste 3.
- Seite 26 HINWEIS: Bestimmte Menüoptionen erfordern, dass der Nutzer die Auswahl mit 3 bestätigt. Befolgen Sie den Tastenhinweis im unteren Bereich des Bildschirms zur Auswahl der Option oder zur Konfiguration von Einstellungen. Input Audio Adjust ViewMode Color Adjust Manual Image Setup Menu Input Audio Adjust ViewMode...
-
Seite 27: Bildschirmmenübaum
Bildschirmmenübaum Hauptmenü Untermenü Menüoption Input Select D-Sub HDMI DisplayPort Audio Adjust Volume (-/+, 0~100) Mute ViewMode Standard Game Movie Text Mono Color Adjust Contrast/ Contrast (-/+, 0~100) Brightness Brightness (-/+, 0~100) Color Temperature sRGB Bluish Cool Native Warm (-/+, 0~100) User Color Green (-/+, 0~100) - Seite 28 Hauptmenü Untermenü Menüoption Manual Image Auto Image Adjust Adjust Horizontal Size (-/+, 0~100) H. Position (-/+, 0~100) H./V. Position V. Position (-/+, 0~100) Fine Tune (-/+, 0~100) Sharpness (-/+, 0~100) Blue Light Filter (-/+, 0~100) Aspect Ratio 16:9 16:10 Overscan (-/+, 0/10/20/30/40/50/60/70/80/9 Black Stabilization 0/100)
- Seite 29 Hauptmenü Untermenü Menüoption Setup Menu Language English Français Deutsch Español Italiano Suomi Русский Türkçe 日本語 한국어 繁體中文 简体中文 Česká Svenska Adaptive Sync Resolution Notice Information OSD Timeout (-/+, 5/15/30/60) OSD Background Power Indicator Auto Power Off Sleep 30 Minutes 45 Minutes 60 Minutes 120 Minutes Standard...
-
Seite 30: Anhang
Anhang Technische Daten Element Kategorie VG2419 VG2719 IPS, ADS type, IPS, ADS type, TFT-Aktivmatrix TFT-Aktivmatrix 1920 x 1080, LCD 1920 x 1080, LCD 0,2745 (H) x 0,2745 (V) 0,3114 (H) x 0,3114 (V) mm Pixelabstand mm Pixelabstand Anzeigegröße 60,4 cm... - Seite 31 Element Kategorie VG2419 VG2719 Auflösung Unterstützt • 1920 x 1080 @ 50, 60, 75Hz • 1680 x 1050 @ 60Hz • 1600 x 1200 @ 60Hz • 1600 x 900 @ 60Hz • 1440 x 900 @ 60, 75Hz • 1400 x 1050 @ 60Hz •...
- Seite 32 < 0,3 W Stellen Sie die Grafikkarte Ihres Computers nicht so ein, dass die empfohlenen Timing-Modi überschritten werden; andernfalls kann es zu irreparablen Beschädigungen des Anzeigegerätes kommen. Bitte verwenden Sie nur das Netzteil von ViewSonic® oder von einer autorisierten Quelle.
-
Seite 33: Glossar
Glossar Dieser Abschnitt beschreibt das Standardglossar der in allen LCD-Displaymodellen verwendeten Begriffe. Alle Begriffe sind alphabetisch aufgelistet. HINWEIS: Einige Begriffe treffen auf Ihr Gerät möglicherweise nicht zu. Advanced DCR (Erweitertes DCR) Fortschrittliche DCR-Technologie erkennt das Bildsignal automatisch und steuert Helligkeit und Farbe der Hintergrundbeleuchtung auf intelligente Weise, damit Schwarz in dunklen Szenen noch schwärzer und Weiß... - Seite 34 Color Range (Farbbereich) Der Monitor kann den Farbbereich des Eingangssignals automatisch erkennen. Sie können die Farbbereich-Optionen manuell auf den richtigen Farbbereich einstellen, falls die Farben nicht richtig angezeigt werden. Optionen Beschreibung Auto Der Monitor erkennt Farbformat und Schwarz-/ Weißwerte automatisch. Full Range Der Farbbereich von Schwarz- und Weißpegeln (Vollständiger Bereich)
- Seite 35 Gelb). Information (Informationen) Zeigt den Timing-Modus (Videosignaleingang) von der Grafikkarte im Computer, die LCD-Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. Anweisungen zum Ändern von Auflösung und Bildwiederholfrequenz (vertikale Frequenz) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. HINWEIS: VESA 1024 x 768 @ 60 Hz (Beispiel) bedeutet, dass die Auflösung1024 x 768 und die Bildwiederholfrequenz 60...
- Seite 36 Manual Image Adjust (Manuelle Bildanpassung) Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können manuell eine Vielzahl von Bildqualitätseinstellungen vornehmen. OSD Pivot (OSD-Zyklus) Legt die Ausrichtung fest, in der das OSD-Menü am Monitor angezeigt wird. Optionen Beschreibung 0° Bildschirmanzeige wird nicht geschwenkt. +90°...
- Seite 37 Sharpness (Bildschärfe) Passen Sie hierüber die Bildqualität des Monitors an. ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic® bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen.
-
Seite 38: Problemlösung
Verbindung führen. • Schließen Sie den Monitor an einen anderen Computer an. • Wenden Sie sich für einen Nicht-DDC-Adapter an ViewSonic®, falls Sie eine ältere Grafikkarte haben. Bildschirmanzeige ist zu • Passen Sie Helligkeit und Kontrast an. hell oder zu dunkel •... - Seite 39 Problem Lösungsvorschläge Anzeigeinhalt oder Text • Passen Sie die Auflösung entsprechend dem sind verschwommen Seitenverhältnis an. • Setzen Sie den Monitor auf die Werkseinstellungen zurück. Die Bildschirmanzeige • Passen Sie die Auflösung entsprechend dem ist nicht richtig Seitenverhältnis an. zentriert. •...
- Seite 40 Problem Lösungsvorschläge Kein Audioausgang • Stellen Sie bei Verwendung von Kopf-/Ohrhörern sicher, dass der Mini-Stereoanschluss richtig und sicher verbunden ist. • Stellen Sie sicher, dass die Lautstärke nicht stumm geschaltet oder auf 0 eingestellt ist. • Prüfen Sie die Audioeingangseinstellungen. Der Monitor passt sich •...
-
Seite 41: Wartung
• ViewSonic® empfiehlt keine ammoniak- oder alkoholhaltigen Reiniger für Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Monitors beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden. -
Seite 42: Informationen Zu Richtlinien Und Service
Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. -
Seite 43: Rohs2-Konformitätserklärung
Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/ EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss. -
Seite 44: Indische Beschränkung Zu Gefährlichen Stoffen
Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik. -
Seite 45: Hinweise Zum Urheberrecht
Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern. -
Seite 46: Kundendienst
Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/... -
Seite 47: Eingeschränkte Garantie
Sie Abschnitt „Was die Garantie nicht abdeckt“). So lange gilt die Garantie: Bei ViewSonic®-Anzeigegeräten gilt eine 1- bis 3-jährige Garantie – abhängig vom Land, in dem das Gerät erworben wurde. Die Garantie deckt ab Datum des Erstkaufes sämtliche Teile einschließlich der Lichtquelle sowie sämtliche Lohnkosten ab. - Seite 48 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
- Seite 49 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
- Seite 50 C0 M91 Y72 K24 Process Color C0 M0 Y0 K100 Process Color C0 M91 Y72 K24 Process Color Pantone Black C Spot Color Pantone 187 C Spot Color...
