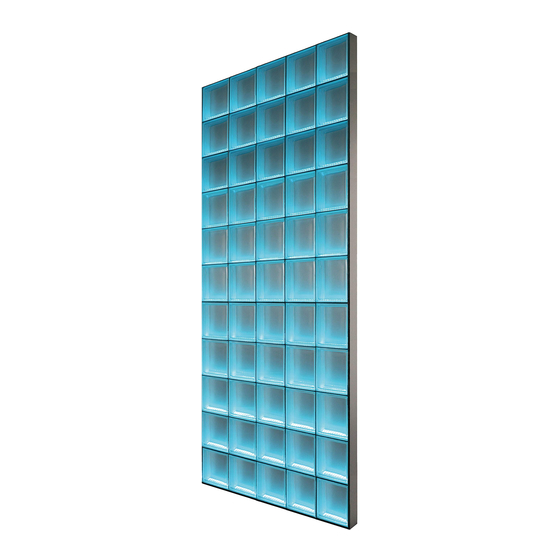

fuchsdesign LIGHT MY WALL Montageanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltszusammenfassung für fuchsdesign LIGHT MY WALL
- Seite 1 LIGHT MY WALL MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS NOTICE DE MONTAGE - 1 -...
- Seite 2 Inhaltsverzeichnis 6-11 Deutsch 12-17 English 18-23 Français - 2 -...
- Seite 3 EINSTURZSICHER NO RISK OF COLLAPSE RESISTANT A L’EFFONDREMENT Stabilität erfolgreich geprüft mit dem Pendeltest. Stability successfully approved with the pendulum test. Stabilité testée avec succès avec le test du pendule. Sehen Sie sich das Video dazu an! Watch the video! Regardez la vidéo! https://youtu.be/H2gRd9qA55Q Die maximal zulässige Abmessung einer am Boden und an einer Wand befestigten Glasstein-...
- Seite 4 HINWEISE NOTES IM SET ENTHALTEN CONTAINED IN THE SET COMPRIS DANS L'ENSEMBLE Flexfuge ZUSÄTZLICH BENÖTIGTES MATERIAL ADDITIONALLY NEEDED MATERIAL MATÉRIEL COMPLÉMENTAIRE REQUIS *Der stromseitige Anschluss ist nicht im Lieferumfang enthalten und wir empfehlen diesen von einem Fachmann durchführen zu lassen. *The power supply connection is not included in the scope of delivery and we recommend that it is carried out by a specialist.
- Seite 6 Die maximal zulässige Abmessung einer zweiseitig befestig- ten Wand beträgt proportional 200 x 200 cm. Somit sind auch Abmessungen von 180 x 220 cm möglich. Tel: +49 (0) 2833 5760 300 oder glasstein@fuchsdesign.de SRT Mengen Kleberschicht ca. 5-6 mm VORBEREITUNG Rechter Winkel Prüfen Sie vorab den rechten Winkel (90°) zwischen Wand und...
- Seite 7 11,5x11,5x8 cm Glassteinen müssen Sie die kurzen Profile selber auf die entsprechende Länge zuschneiden. Ausrichtung der LED-Beleuchtung Die Light My Wall Profile haben jeweils eine NUT, in die später der LED-Streifen eingeschoben wird. Wir empfehlen Ihnen die NUT immer in die gleiche Richtung zu verlegen.
- Seite 8 LIGHT MY WALL MONTAGEANLEITUNG 1. Montage des Bodenprofils: Nehmen Sie ein Profil mit NUT (mit Markierung), dabei zeigt die NUT nach unten. Geben Sie zunächst jeweils einen 5-6 mm breiten Streifen Montagekleber in die Vertiefun- gen des Profils und bestäuben diesen mit Wasser.
- Seite 9 6. Platzieren Sie nun den ersten Glasstein auf den Profilen. Richtig positioniert sollte der Glasstein ein wenig absinken. Prüfen Sie durch vorsichtiges Anheben, ob der Kleber richtig haftet. 7. Tragen Sie Kleber auf eine Seite des kurzen Profils auf und bestäuben den Kleber mit Wasser.
- Seite 10 11. Wenn die erste Reihe fertig ist, prüfen Sie mit einer Wasserwaage, ob die Glassteine gerade sind. Solange der SRT Montagekleber noch nicht getrocknet ist, können Sie leichte Korrekturen vorneh- men. 12. Nehmen Sie wieder ein Profil mit einer NUT (mit Markierung), dabei zeigt die NUT nach oben.
- Seite 11 16. Verwenden Sie abschließend ein geeignetes Silikon für die Abdichtung der Anschlussfugen zwischen Wand/Boden und Glassteinen. Verwenden Sie dafür keinen SRT Montagekleber! 17. Schieben Sie nun die LED-Streifen in die NUT der Profile. 18. Legen Sie die Kabel der LED-Streifen ordentlich in der Glassteintasche nebenei- nander.
- Seite 24 Version: 10/2020 FUCHS DESIGN GMBH Kempener Landstr. 1 | D - 47647 Kerken Tel: +49 2833 5760 300 | Fax: +49 2833 5760 400 glasstein@fuchsdesign.de | www.fuchsdesign.de Öffnungszeiten: Mo - Fr 8.00 - 17.00 Uhr Opening hours: Mon - Fri...
