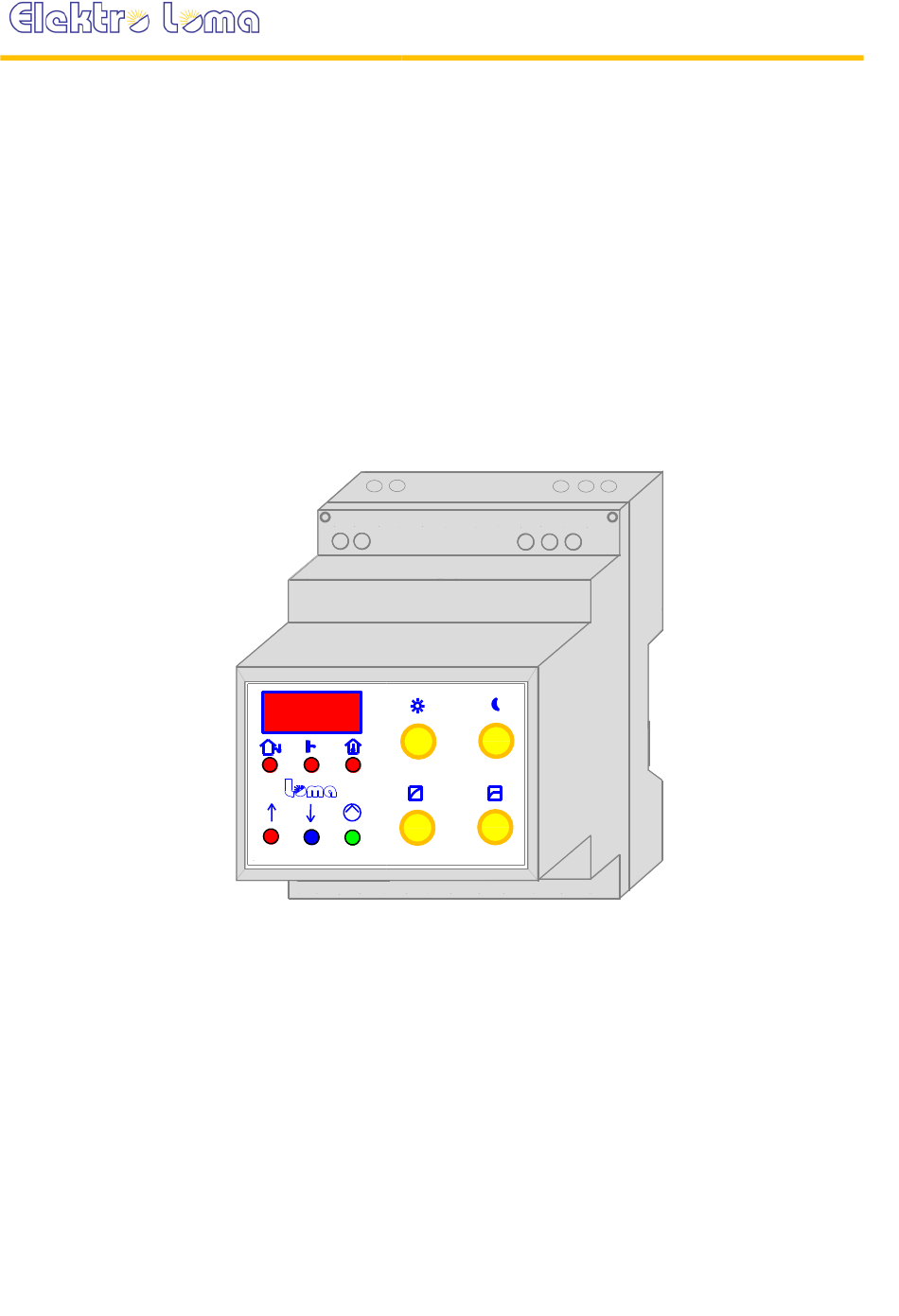

- Seite 1 Elektro Loma GmbH I-39016 St. Walburg/Ulten www.elektroloma.com Tel: +39 335 70 132 41 info@elektroloma.com SDS061 Witterungsgeführter Heizkreisregler für einen Mischkreis 1819 SDS 061 8 9 10 12 13...
- Seite 2 Die Montage des Reglers darf nur nach den örtlich geltenden Vorschriften durch eine qualifizierte Fachkraft vorgenommen werden! Regler in einem dafür vorgesehenen Gehäuse oder im Schaltschrank montieren, damit ein IP Schutz erreicht wird. Allgemein: Der Regler SDS061 wurde für eine witterungsgeführte Vorlauftemperaturregelung eines Mischkreises konzipiert. Vorlauftemperatur wird über...
- Seite 3 • Einstellen der Sensibilität: Sobald der Regler durch Anlegen der Spannung einschaltet, kann durch betätigen des Drehreglers die Sensibilität und die Reglergeschwindigkeit zwischen 1 und 10 eingestellt werden. 1 ist sehr träge, 10 ist hingegen sehr schnell. Richtwert der Sensibilität: 3 bei Fußbodenheizung, 5 bei Radiatorenheizung. Folgende Funktionen können zusätzlich mit den Dip- Schaltern eingestellt werden: 1 2 3 4 5 6 Mischkreisregler mit Umschaltung zwischen Heiz- Absenkbetrieb...
- Seite 4 Parallelanschluss Außenfühler: Der Außenfühler an Klemme 1 und 2 kann für mehrere SDS061 Regler verwendet werden, indem der Dip-Schalter 6 der parallel angeschlossenen Regler auf 0 gestellt wird. Regler 1 Regler 2 Regler 3 1 2 3 4 5 6...
- Seite 5 Technische Daten: Leistungsaufnahme: max 1,5 W Betriebsspannung: 230 V 50 - 60Hz Schaltkontakt: 3 einpolige Schließer Belastung: 3 A 230 V Temperaturfühler: KTY 10 K81-210 -25,0 … 150°C Digitalanzeige: -10 … 40°C Betriebstemperatur: 5 … 35°C Einstellbereich Heiztemperatur 5 … 35°C Einstellbereich Absenktemperatur 0,2…2,2 Einstellbereich Steigung Heizkurve...
- Seite 6 Elektrischer Anschluss: Pumpe vom Netz 230V 50-60Hz AUF Stellmotor SDS 061 7 8 9 10 11 12 Außenfühler Digitaleingang Vorlauffühler Potentialfrei ausführen! Raumfühler (Optional) Achtung: Regler ersetzt keinen Sicherheitsthermostat Fußboden- Wandheizungen. Ein Sicherheitsthermostat, der die Pumpe unterbricht, ist in jedem Fall anzubringen!
- Seite 7 Diagramm Heizkurve: Dip- Schalterstellung: Eingestellte Werte: OFF ON Drehregler Wert Heiztemperatur Absenktemperatur Steigung Max Vorlauftemperatur...
- Seite 8 Notiz: Richtlinien zur Entsorgung: Richtlinie 2002/96/EG Elektro- und Elektronik-Altgeräte – WEEE. Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG. Das auf dem Gerät wiedergegebene Symbol der durchgestrichenen Mülltonne zeigt an, dass das Gerät am Ende seiner Lebensdauer vom Hausmüll getrennt behandelt werden muss. Der Benutzer ist für die Übergabe Geräts Lebensende...
