EnBW SMIGHT GRID Betriebsanleitung
Stromnetzsensorik
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für EnBW SMIGHT GRID

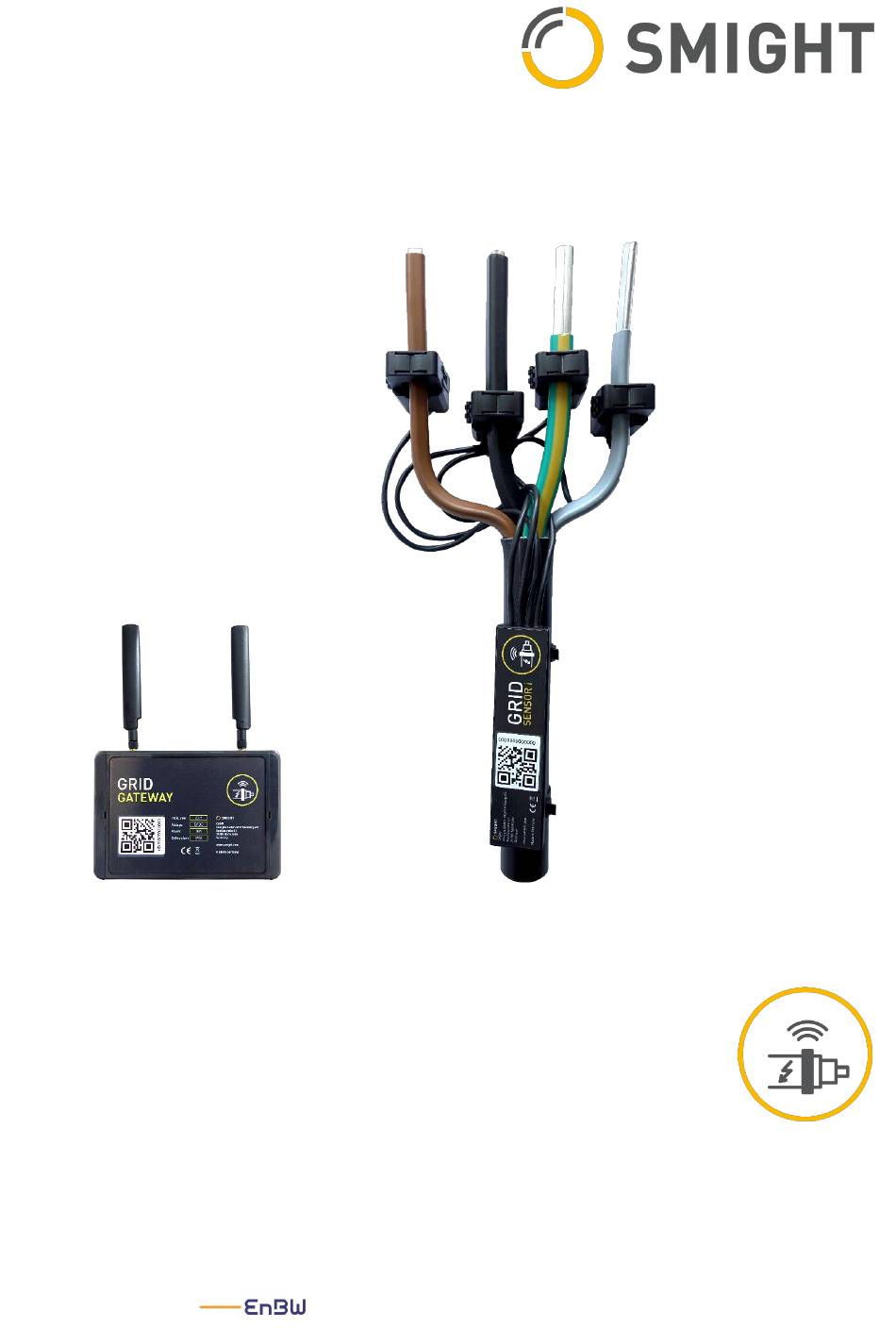

- Seite 1 BETRIEBSANLEITUNG GRID Serie 1.0 Stand 10/2019 Eine Innovation der...
- Seite 2 Version OM1.00DE – Gültig für die Modelle der Serie 1.0 Stand 10/2019 Technische Änderungen vorbehalten © EnBW Energie Baden-Württemberg AG...
-
Seite 3: Übersicht
Sicherheitshinweis auf eine Gefährdung mit mittlerem Risikograd! Nichtbeachtung kann zu Tod oder zu schweren Verletzungen führen. VORSICHT Sicherheitshinweis auf eine Gefährdung mit niedrigem Risikograd! Nichtbeachtung kann zu leichten bis mittelschweren Verletzungen führen. Fortsetzung auf nächster Seite. © EnBW AG GD01-OM1.00DE-10.19 3 / 32... -
Seite 4: Haftungsbeschränkung
Betriebsanleitung beschriebenen Erläuterungen und Darstellungen abweichen. URHEBERRECHT Das Urheberrecht für Text, Design, Fotografie und Illustration liegt bei der EnBW AG. Alle Rechte sind vorbehalten. Diese Betriebsanleitung darf nicht reproduziert, eingespeichert und wiedergegeben oder weitergegeben werden ohne die ausdrückliche, schriftliche Genehmigung der EnBW AG. -
Seite 5: Inhaltsverzeichnis
2.5 Lieferumfang........................15 INSTALLATION ..................16 3.1 Installation vorbereiten ....................16 3.1.1 Transformatorenstation im Deviceadmin anlegen ............16 3.1.2 SMIGHT Grid Installer App herunterladen ............... 17 3.2 Persönliche Schutzausrüstung ..................17 3.3 Benötigte Ausstattung ....................17 3.3.1 Werkzeuge ......................... 17 3.3.2 Hilfsmittel .......................... - Seite 6 6.2 Benötigte Ausstattung ....................25 Demontage durchführen ....................25 6.3.1 Gateway entfernen ......................25 6.3.2 Sensor entfernen ......................25 6.4 Transformatorenstation im Deviceadmin löschen ............26 LAGERUNG UND ENTSORGUNG .............. 27 STÖRUNGSABHILFE ................. 28 ANHANG ....................29 6 / 32 GD01-OM1.00DE-10.19 © EnBW AG...
-
Seite 7: Allgemeine Informationen
1.3 GEWÄHRLEISTUNG Mängel der gelieferten Sache einschließlich der Betriebsanleitung und sonstiger Unterlagen werden von der EnBW AG innerhalb der gesetzlich vorgeschriebenen Frist von 1 Jahr ab Lieferung nach entsprechender Mitteilung durch den Anwender behoben. Dies geschieht nach Wahl des Käufers durch kostenfreie Nachbesserung oder Ersatzlieferung. Im Falle der Ersatzlieferung ist der Käufer verpflichtet, die mangelhafte Sache zurück zu gewähren. -
Seite 8: Impressum
Grid » 1 Allgemeine Informationen 1.4 IMPRESSUM Hersteller Vertrieb EnBW Energie Baden-Württemberg AG EnBW Energie Baden-Württemberg AG Durlacher Allee 93 Koellestraße 41 76131 Karlsruhe, Deutschland 76189 Karlsruhe, Deutschland Telefon: +49 721 725 864 51 E-Mail: grid@smight.com 8 / 32 GD01-OM1.00DE-10.19... -
Seite 9: Produktinformationen
2.1 AUFBAU 2.1.1 GESAMTSYSTEM Schematische Darstellung der Komponenten der Stromnetzsensorik Grid. Gateway Gateway Gateway Server Sensor Sensor(en) i Gateway Der tatsächliche Lieferumfang kann von den hier beschriebenen Erläuterungen und Darstellungen abweichen. Abbildungen nicht maßstabsgetreu. © EnBW AG GD01-OM1.00DE-10.19 9 / 32... -
Seite 10: Gateway
Grid » 2 Produktinformationen 2.1.2 GATEWAY Mobilfunk-Antennen QR-Code mit Gateway-ID Öffnungspunkt Gehäuse Anschluss Netzteil Befestigungspunkt (1/4) Netzteil Gehäuseverschluss 10 / 32 GD01-OM1.00DE-10.19 © EnBW AG... -
Seite 11: Sensor
2.1.3 SENSOR Stromwandler Befestigungsösen Sensor i Aussparung Energiekabel QR-Code mit Sensor-ID © EnBW AG GD01-OM1.00DE-10.19 11 / 32... -
Seite 12: Funktionen
15 Minuten-Mittelwert wird über das Mobilfunknetz verschlüsselt an den Server übertragen. 2.2.4 DATENVERWALTUNG Die auf dem Server gespeicherten Daten können auf dem Frontend SMIGHT IQ visualisiert werden. Auf dem Frontend SMIGHT IQ besteht die Möglichkeit, die Daten als CSV-Datei zu exportieren. 12 / 32 GD01-OM1.00DE-10.19 © EnBW AG... -
Seite 13: Technische Informationen
Maße Sensor (HxB) » 42 x 160 mm Maße Stromwandler (HxBxT) » 45 x 35 x 75 mm (4x) Durchmesser Stromwandleröffnung » Max. 24 mm Kabellänge » 60 cm Gewicht » 0,95 kg © EnBW AG GD01-OM1.00DE-10.19 13 / 32... -
Seite 14: Typenschild
5 bis 320 A Genauigkeitsklasse » Klasse 3 (EN 60051-2) KONNEKTIVITÄT Messwertübertragung an Gateway » IEEE 802.15.4 (verschlüsselt) Intervall Messwertübertragung » 60 Sekunden 2.4 TYPENSCHILD 2.4.1 GATEWAY Gateway-ID/Seriennummer Schutzklasse Nennstrom Temperaturbereich Nennspannung Herstellerinformationen Produktionsjahr 14 / 32 GD01-OM1.00DE-10.19 © EnBW AG... -
Seite 15: Sensor
Die Lieferung umfasst folgende Komponenten, je nach Bestellung in unterschiedlichem Umfang: » Gateway Netzteil 2 Mobilfunk-Antennen » Sensor i » Betriebsanleitung Schnellstartanleitung » Software Tools Installations-App Admin-Zugangsdaten (Installer App, Deviceadmin, IQ) Lese-Zugangsdaten (IQ) © EnBW AG GD01-OM1.00DE-10.19 15 / 32... -
Seite 16: Installation
Klicken Sie auf den „Speichern“-Button. Klicken Sie auf den „+“-Button unter „Abgänge konfigurieren“, um Abgänge hinzuzufügen. Detail: Geben Sie die Daten der Abgänge ein. Detail: Klicken Sie auf den „Speichern“-Button. Die Transformatorenstation ist im Deviceadmin angelegt. 16 / 32 GD01-OM1.00DE-10.19 © EnBW AG... -
Seite 17: Smight Grid Installer App Herunterladen
Suchen Sie nach „SMIGHT Grid Installer“. Drücken Sie auf den „Installieren“-Button. Folgen Sie den Anweisungen, um die Installation abzuschließen und die Inhalte herunterzuladen. Die SMIGHT Grid Installer App ist heruntergeladen. Die Installation ist vorbereitet. ➔ 3.2 PERSÖNLICHE SCHUTZAUSRÜSTUNG BEACHTE Erkundigen Sie sich vor der Installation nach den gültigen Arbeitssicherheitsvorschriften des... -
Seite 18: Materialien
Oberseite sein und nicht geknickt werden. Finden Sie eine geeignete Fläche zur Befestigung mit einem maximalen Abstand von 50 cm zu einer Schuko-Steckdose. Detail: Öffnen Sie den Gehäuseverschluss mit einem Schlitz-Schraubendreher an den Öffnungspunkten, um die Befestigungspunkte freizulegen. 18 / 32 GD01-OM1.00DE-10.19 © EnBW AG... -
Seite 19: Sensor Befestigen
Die Flussrichtung auf den Stromwandlern ist unbedingt einzuhalten. Im aufgeklappten Zustand ist ein Pfeil zu sehen, der immer in Richtung der Sicherung bzw. Stromschiene zeigen muss. Der Buchstabe L muss in Richtung Netz und der Buchstabe K muss in Richtung Verbraucher zeigen. © EnBW AG GD01-OM1.00DE-10.19 19 / 32... - Seite 20 Befestigen Sie das Sensorgehäuse mit Kabelbindern am Kabelmantel oder einer anderen geeigneten Stelle. Detail: BEACHTE Die Aussparung an der Rückseite des Sensorgehäuses ermöglicht einen festen Halt am Energiekabel. Der Sensor ist befestigt. Die Stromnetzsensorik ist installiert. ➔ 20 / 32 GD01-OM1.00DE-10.19 © EnBW AG...
-
Seite 21: Inbetriebnahme
4 INBETRIEBNAHME 4.1 GATEWAY EINER TRANSFORMATORENSTATION ZUORDNEN Öffnen Sie die SMIGHT Grid Installer App. Melden Sie sich mit Ihren Zugangsdaten an. Wählen Sie die konfigurationsbereite Transformatorenstation aus, indem Sie auf das Zahnradsymbol drücken. Drücken Sie auf das QR-Code-Symbol, um die Gateway-ID zu scannen. -
Seite 22: Konfiguration An Server Übertragen
Drücken Sie auf den orangenen „Wolken“-Button, um die Konfiguration zu bestätigen. Drücken Sie auf den „Upload starten“-Button, um die Konfiguration zu speichern. Detail: » » Die Konfiguration wurde an den Server übertragen. Die Stromnetzsensorik ist in Betrieb genommen. ➔ 22 / 32 GD01-OM1.00DE-10.19 © EnBW AG... -
Seite 23: Komponenten-Id Ersetzen
4.4 KOMPONENTEN-ID ERSETZEN 4.4.1 GATEWAY-ID ERSETZEN Öffnen Sie die SMIGHT Grid Installer App. Wählen Sie die Transformatorenstation aus. Drücken Sie auf den grünen Haken, um die neue Gateway-ID zu scannen. Detail: » 4.1 Gateway einer Transformatorenstation zuordnen 4.3 Konfiguration an Server übertragen ... -
Seite 24: Instandhaltung
Rahmen der durch den Netzbetreiber festgelegten Prüfintervalle der Transformatorenstation (max. 5 bis 8 Jahre) eine Sichtprüfung des Gateways und der Sensoren erfolgen. Kontaktieren Sie die EnBW AG bei sonstigen Problemen. Während der Gewährleistungsfrist ist selbstständiges Arbeiten an den Komponenten nicht zulässig. -
Seite 25: Demontage
• Mindestabstände beachten und einhalten. • Sensor nur von isolierten Leitern entfernen. Lösen Sie das Sensorgehäuse von der äußeren Isolation der Kabel. Entfernen Sie die 4 Stromwandler von den Leitungen. Der Sensor ist entfernt. © EnBW AG GD01-OM1.00DE-10.19 25 / 32... -
Seite 26: Transformatorenstation Im Deviceadmin Löschen
Klicken Sie in der Transformatorenstationsansicht auf den „Löschen“-Button, um die gespeicherte Transformatorenstation zu löschen. Detail: Bestätigen Sie das Löschen, indem Sie auf den „OK“-Button klicken. Die Transformatorenstation ist im Deviceadmin gelöscht. Die Stromnetzsensorik ist außer Betrieb gesetzt. ➔ 26 / 32 GD01-OM1.00DE-10.19 © EnBW AG... -
Seite 27: Lagerung Und Entsorgung
Schützen Sie das Gateway und die Sensoren der Stromnetzsensorik bis zur endgültigen Montage vor Umwelteinflüssen und Schmutz. ENTSORGUNG Dieses Produkt enthält Komponenten, die unter Sondermüll fallen. Das Gerät muss am Ende der Betriebszeit ordnungsgemäß und in Übereinstimmung mit den regionalen Bestimmungen entsorgt werden. © EnBW AG GD01-OM1.00DE-10.19 27 / 32... -
Seite 28: Störungsabhilfe
BEACHTE Die Beseitigung von Störungen bzw. die Fehlersuche und –beseitigung dürfen nur von Fachpersonal durchgeführt werden. Im SMIGHT IQ Portal werden keine Daten Kontaktieren Sie die EnBW AG. angezeigt. Die Werte einzelner Abgänge werden nicht Abgang mit einer Strommesszange auf angezeigt. -
Seite 29: Anhang
Funktionen haben, schreiben Sie eine E-Mail an grid@smight.com. Folgende Angaben sind für eine schnelle und problemlose Bearbeitung notwendig: Auftraggeber Benennung des Ersatzteils Benötigte Stückzahl Gewünschte Versandart Sie werden daraufhin kontaktiert und das weitere Vorgehen wird mit Ihnen besprochen. © EnBW AG GD01-OM1.00DE-10.19 29 / 32... -
Seite 30: Ce-Konformität
Grid » 9 Anhang CE-KONFORMITÄT Dieses Produkt wurde gemäß der für dieses Produkt in der EU geltenden Normen und Richtlinien konstruiert. 30 / 32 GD01-OM1.00DE-10.19 © EnBW AG... - Seite 31 © EnBW AG GD01-OM1.00DE-10.19 31 / 32...
- Seite 32 EnBW Energie Baden-Württemberg AG Koellestraße 41 76189 Karlsruhe, Deutschland Telefon: +49 721 725 864 51 E-Mail: grid@smight.com www.smight.com...
