Inhaltszusammenfassung für Ecotel DrayTek Vigor2620Le

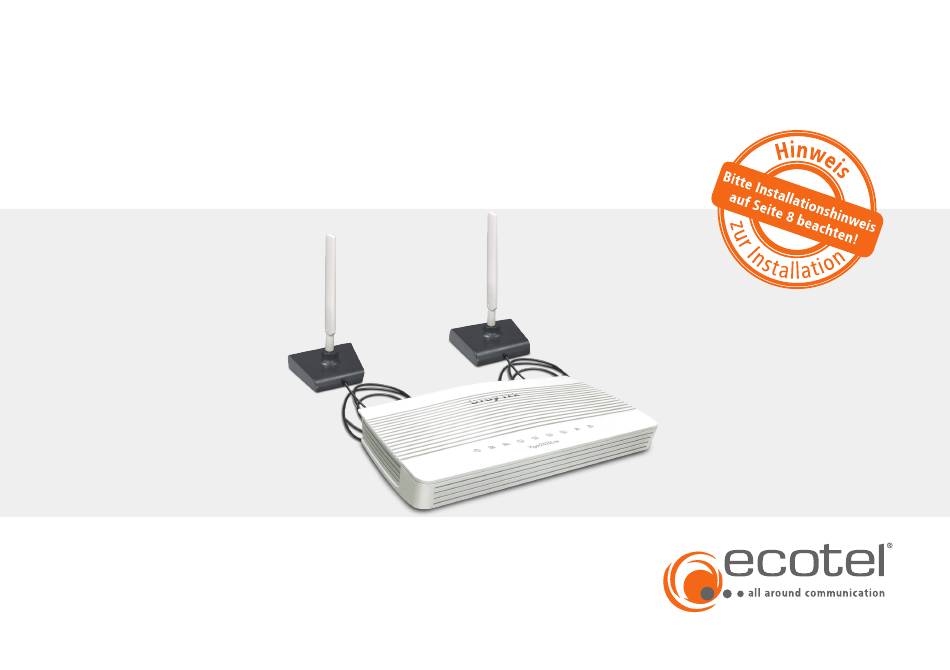

- Seite 1 Einrichtungs-/Installationsanleitung DrayTek Vigor2620Le / DrayTek Vigor2620Lne © ecotel communication ag • Versionsnr.: 1.1; Stand: September 2019...
- Seite 2 Herzlich willkommen! Der DrayTek Vigor2620Le/2620Lne ist ein leistungsstarker ADSL/VDSL-Router mit integriertem LTE-Modul und ermöglicht den Zugang zum öffentlichen Internet sowohl über eine DSL-Leitung, als auch über das Mobilfunknetz (LTE). Die vorliegende Installationsanleitung führt Sie durch die wichtigsten Schritte der Installation.
-
Seite 3: Sicherheitshinweise
Bitte beachten Sie folgende Hinweise für Ihre Sicherheit, zur Vermeidung von Schäden am Gerät oder an anderen Einrichtungen: • Der Betrieb ist ausschließlich an einem ecotel ADSL/VDSL-Anschluss zulässig • Der Betrieb ist ausschließlich mit der im Gerät integrierten SIM-Karte zulässig •... - Seite 4 Übersicht der LED Geräteansicht oben...
- Seite 5 Nummer Name Zustand Bedeutung Power blinkend Der Router ist eingeschaltet und betriebsbereit Der Router ist ausgeschaltet Internet Internetverbindung erfolgreich aufgebaut blinkend Daten werden übertragen DSL-Verbindung erfolgreich aufgebaut blinkend DSL-Synchronisierung wird durchgeführt LAN 1-4 Ethernet-LAN-Verbindung ist hergestellt blinkend Daten werden empfangen oder gesendet Keine Ethernet-LAN-Verbindung / Kein Netzwerkgerät angeschlossen WLAN...
- Seite 6 Anschlüsse DrayTek Vigor2620Le/2620Lne Geräteansicht hinten...
- Seite 7 Anschlüsse Nummer Name Beschreibung LTE-Antennen LTE-Antennen WLAN (Hinweis: Taste nicht konfiguriert) ADSL-/VDSL-Schnittstelle LAN 1-4 Fast Ethernet-Anschlüsse Netzschalter des Gerätes Anschluss für ein 12V-Netzteil Buchse zur Speisung des Gerätes über das externe Netzteil WLAN nur bei Variante DrayTek Vigor2620Lne. WLAN ist bei der Variante DrayTek Vigor2620Lne immer aktiviert und kann nicht über die WLAN-Taste deaktiviert werden.
-
Seite 8: Wichtiger Hinweis Zur Installation
Wichtiger Hinweis zur Installation Wichtiger Hinweis zur Installation des DrayTek Vigor2620Le / 2620Lne: • Bevor Sie den IP-Router mit der DSL-Leitung verbinden, muss dieser zunächst eine LTE-Ver- bindung herstellen. Schließen Sie dazu bitte die beigefügten LTE-Antennen inkl. Standfüße an und verbinden Sie den IP-Router mit dem Stromnetz. -
Seite 9: Installation
Zusätzlich nehmen Sie bitte zur Hand: • »Technisches Anschreiben« Hinweis: Falls Sie bereits einen DSL-Anschluss haben, entfernen Sie zunächst das alte Modem / den alten Router, das alte Netzteil, die alten Kabel und ggf. den Splitter bevor Sie den DrayTek Vigor2620Le/2620Lne an- schließen. -
Seite 10: Vorbereitung Lte-Installation
1. Vorbereitung LTE-Installation Schrauben Sie zunächst die LTE-Antennen in die Standfüße und verbinden Sie diese mit den dafür vorgesehenen Schnittstellen auf der Rückseite des IP-Routers. LTE-Antennen- Anschluss LTE-Antennen... -
Seite 11: Stromversorgung Und Lte-Installation
2. Stromversorgung und LTE-Installation Nehmen Sie das Kabelende des Netzteils und stecken es in die mit »PWR« beschriftete Buchse, anschließend stecken Sie das Netzteil in eine 230V-Steckdose. Schalten Sie das Gerät ein. → Steckdose 230V Netzteil PWR-Buchse Die Power-LED blinkt nun grün. Die LTE-Verbindung wurde erfolgreich aufgebaut, sobald die LTE-LED dauerhaft leuchtet. - Seite 12 Warten Sie nach der LTE-Installation ca. 10 Minuten bis Sie mit der DSL-Installation fortfahren. Nehmen Sie das DSL-Kabel (RJ45 → TAE) und stecken den RJ45- Stecker in die mit »DSL« beschriftete Buchse Ihres DrayTek Vigor2620Le/2620Lne. Verbinden Sie das andere Ende des Kabels (TAE-Stecker) mit der F-Buchse der TAE-Dose.
- Seite 13 Die benötigten Daten zum Herstellen einer WLAN-Verbindung entnehmen Sie bitte dem Dokument »Technisches Anschreiben«. WLAN IP-Endgerät IP-Endgerät Netzwerkkabel Die Installation des DrayTek Vigor2620Le/2620Lne ist nun abgeschlossen. Hinweis: Bei der erstmaligen Inbetriebnahme Ihres IP-Routers startet das Gerät mehrmals neu. Dieser Vorgang dient der Synchronisierung und kann bis zu zwei Minuten dauern.
- Seite 14 Funktionsweise LTE bei Ausfall der primären DSL-Leitung Bei einem Ausfall der primären DSL-Leitung schaltet der IP-Router automatisch, bis zur Behebung der Störung, in den LTE-Betrieb. Die Datenübertragung erfolgt dann über die LTE-Verbindung (»Best Effort«). Internet ADSL / VDSL ecotel Störung der TAE-Dose IP-Router Rechenzentrum primären DSL-Leitung...
-
Seite 15: Ihre Notizen
Ihre Notizen... - Seite 16 Prinzenallee 11 40549 Düsseldorf 0211-55 007 - 0 0211-55 007 - 222 info@ecotel.de ecotel.de...
