IWETEC P-Max 60/25 Bedienungsanleitung
Plasma-schneidinverter
Inhaltszusammenfassung für IWETEC P-Max 60/25

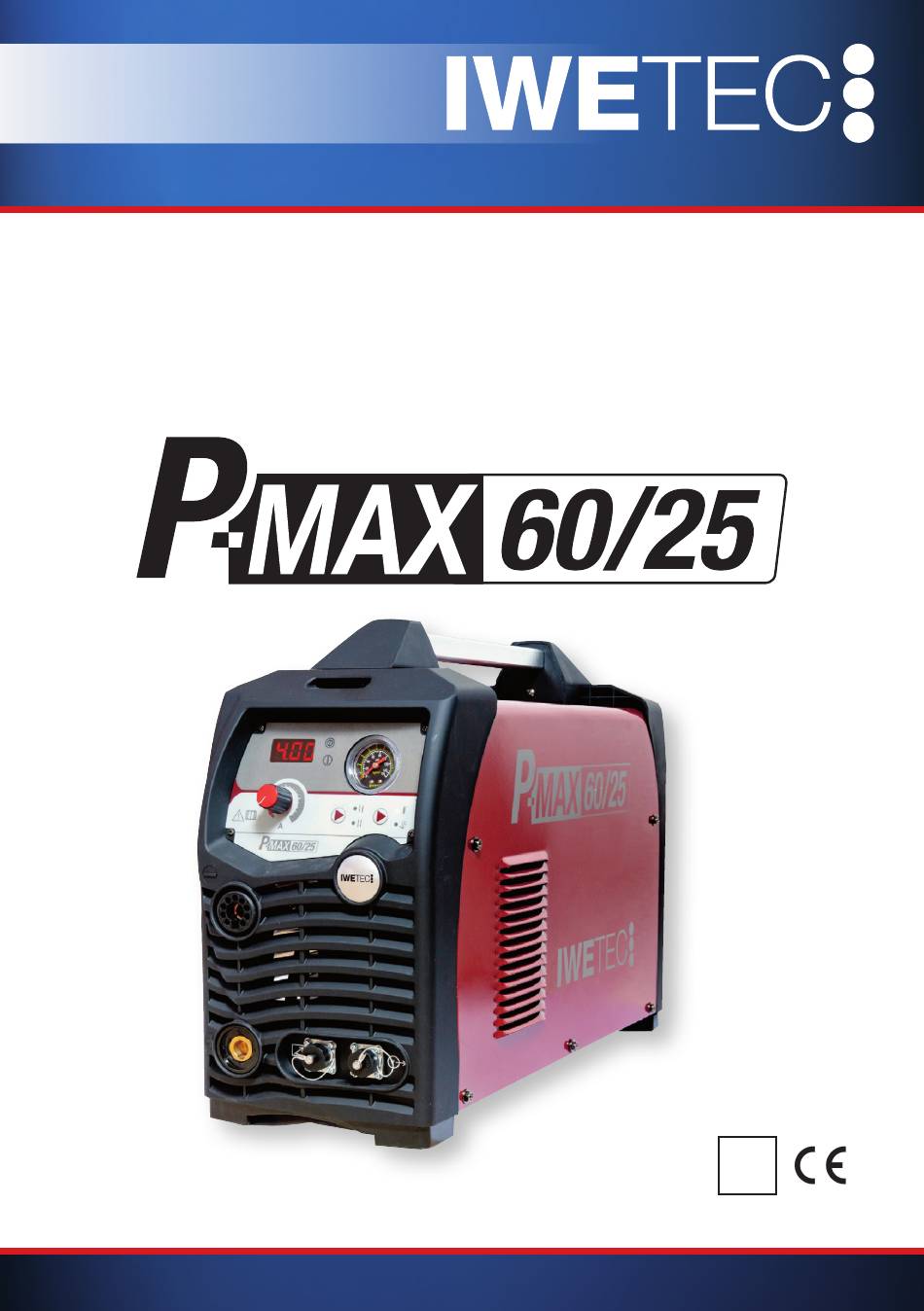

- Seite 1 BED IE N U N G S A NLE ITUN G Plasma-Schneidinverter Art.-Nr. 401035 Technische Änderungen vorbehalten. Für Druckfehler keine Haftung. Text und Illustrationen urheberrechtlich geschützt. Bedienungsanleitung P-MAX 60/25 - 1 / 24...
-
Seite 2: Inhaltsverzeichnis
Vorder- und Rückansicht Anschluss des Plasmabrenners Anschluss des Massekabels Anschluss der Druckluft Anschluss an das Stromnetz Inbetriebnahme Einschalten des Gerätes Bedienpanel P-MAX 60/25 Plasmabrenner Verschleißteile tauschen Verschleißteilübersicht Schneiden 10.1 Lochstechen Technische Daten Fehlerbeschreibung Ersatzteilübersicht Entsorgung Bedienungsanleitung P-MAX 60/25 - 2 / 24... -
Seite 3: Konformitätserklärung
Erklärung ungültig. IWETEC GmbH ® Werner-von-Siemens-Straße 16 l D-36041 Fulda Phone: +49 661 9764-0 l Fax: +49 661 9764-150 E-Mail: info@iwetec.com l Web: www.iwetec.com Fulda, 25. November 2019 Unterschrift (Zeichnungsberechtigter) Ort und Datum Bedienungsanleitung P-MAX 60/25 - 3 / 24... -
Seite 4: Vorwort
® und vielen Dank für das in uns gesetzte Vertrauen. Sie haben mit dem Kauf des P-MAX 60/25 ein leistungsfähiges und modernes Gerät erwor- ben, das anhand neuester Erkenntnisse der Inverter Technologie konzipiert und konstruiert wurde, das eine sehr gute Schneidleistung und positive Schneideigenschaften besitzt sowie ein hohes Maß... -
Seite 5: Netzanschluss
4.1. HINWEISE ZUM ARBEITS- UND BRANDSCHUTZ Das Plasmaschneidgerät ist vor dem Zugriff durch Unbefugte zu schützen. Bei Plasmaschneidarbeiten sind die einschlägigen Arbeits- und Brandschutzvorschriften zu beachten. Siehe hierzu die Unfallverhütungsvorschrift: „Schweißen, Schneiden und verwandte Arbeitsverfahren“. Bedienungsanleitung P-MAX 60/25 - 5 / 24... -
Seite 6: Strahlungen
In der Nähe des Lichtbogens befindliche Personen oder Helfer müssen auf die Gefahren hingewiesen und mit dem nötigen Schutz ausgerüstet werden. Benachbarte Arbeitsplätze sind durch geeignete Abschirmungen von der Einwirkung von Strahlen zu schützen. Bedienungsanleitung P-MAX 60/25 - 6 / 24... -
Seite 7: Atemschutz
Schneiden Sie keine Metalle, welche mit Materialien beschichtet sind, die giftige Rauchgase entstehen lassen, es sei denn: • die Beschichtung wurde vor dem Schneiden entfernt • der Schweißplatz ist ausreichend belüftet • der Schweißer ist mit einer Frischluft-Atemausrüstung ausgestattet Bedienungsanleitung P-MAX 60/25 - 7 / 24... -
Seite 8: Herzschrittmacher
• bedenken Sie, dass durch Wärmeleitung von der Schneidestelle auch an verdeckten Teilen bzw. in anderen Räumen Brände entstehen können • kontrollieren Sie nach Beendigung Ihrer Schneidarbeiten die Umgebung der Schneidstelle im Zeitraum von 6 bis 8 Stunden mehrmals nach Glimmstellen, Brandnestern, Wärmeleitung usw. Bedienungsanleitung P-MAX 60/25 - 8 / 24... -
Seite 9: Besondere Gefährdung
Das Schlauchpaket darf nicht unter den Arm geklemmt werden oder sonstigen Kontakt mit dem menschlichen Körper haben. Bei längeren Arbeitspausen ist das Gerät außer Betrieb zu setzen. Nach Beendigung der Arbeit und vor dem Wechsel des Standortes des Gerätes ist der Netzstecker zu ziehen. Bedienungsanleitung P-MAX 60/25 - 9 / 24... - Seite 10 Vor dem Wechseln des Kabels oder Entfernung der Geräteabdeckung ist die Verbindung zwischen Stromversor- gungskabel und Steckdose zu unterbrechen. Benutzen Sie das Gerät nie ohne Geräteabdeckungen. Alle beschädigten Teile sind immer nur durch Original-Ersatzteile zu ersetzen. Bedienungsanleitung P-MAX 60/25 - 10 / 24...
-
Seite 11: Plasmaschneiden Im Bereich Erhöhter Elektrischer Gefährdung
Der Plasmaschneider darf nicht im Freien bei Regen betrieben werden! 6.1. Plasmaschneiden im Bereich erhöhter elektrischer Gefährdung Das P-MAX 60/25 Plasmaschneidegerät trägt das Zeichen „S“ und ist somit für Schneidearbeiten in einer Umge- bung mit erhöhter elektrischer Gefährdung zugelassen. Bedienungsanleitung P-MAX 60/25 - 11 / 24... -
Seite 12: Gefahr Durch Plasmalichtbogen
Folge haben kann und möglicherweise innere Teile beschädigt werden könnten. Es sollte mindestens 200 mm freier, uneingeschränkter Platz rund um das Gerät vorhanden sein. Legen Sie keine Filter oder Abdeckungen vor die Lufteinlassschlitze der Stromversorgung, denn sonst erlischt die Gewährleistung. Bedienungsanleitung P-MAX 60/25 - 12 / 24... -
Seite 13: Vorder- Und Rückansicht
4 Druckluftanzeige 5 Schneidstromeinstellung 6 2 Takt/ 4 Takt 7 Umschalter Druckluft/ Schneiden 8 Zentralanschluss Plasmabrenner 9 Anschluss Massekabel 10 Anschlussbuchse Fernregler 11 Anschlussbuchse CNC Schnittstelle Rückseite 12 Druckluftanschluss 13 Netzkabel 14 Netzschalter Bedienungsanleitung P-MAX 60/25 - 13 / 24... -
Seite 14: Anschluss Des Plasmabrenners
Stellen Sie die Masseverbindung zwischen Gerät und Werk- stück her, indem Sie das Massekabel mittels Bajonettverschluss am Gerät einstecken und verriegeln. Die Federzwinge sollte gut leitend am Werkstück befestigt wer- den. Der Kontaktübergang muss metallisch sauber sein. Bedienungsanleitung P-MAX 60/25 - 14 / 24... -
Seite 15: Anschluss Der Druckluft
Luftregler gesammelt wur- de automatischen über den Abfluss am Geräteboden ablässt. 7.6. ANSCHLUSS AN DAS STROMNETZ Stecken Sie den 16A CEE Stecker des Gerätes in die 16A CEE Steckdose Ihres Kraftstromnetzes. Bedienungsanleitung P-MAX 60/25 - 15 / 24... -
Seite 16: Inbetriebnahme
4 Takt Modus *1 Gastest Schneidkontrolle, leuchtet wenn der Schneidlichtbogen gezündet hat *1 = schneiden im 4-Takt Modus: Schalter drücken und im Pilotlichtbogen die Materialkante suchen, nach Umschalten auf den Schneidlichtbogen den Schalter loslassen. Bedienungsanleitung P-MAX 60/25 - 16 / 24... -
Seite 17: Plasmabrenner
Wenn die Bohrung in der Düse größer als 1,5 mm des Ursprungs ist und der Hafnium Kern in der Elektrode Verschleiß anzeigt, müssen sie ausgetauscht werden. Verwenden Sie ausschließlich originale Ersatzteile! Nur so wird die einwandfreie Funktion des P-MAX 60/25 sowie die Gewährleistung gesichert. 9.2. Verschleißteilübersicht Düsensatz „Schneiden Standard“... -
Seite 18: Schneiden
Verschleißteile Elektrode und Düse stärker beansprucht werden und schneller verschleißen. Zum Schneiden liegt der Brenner leicht auf und wird mit konstanter Geschwindigkeit über das Werkstück geführt. Entscheidend für den optimalen Schnitt ist die richtige Schnittgeschwindigkeit entsprechend der Materialdicke und des Materials. Bedienungsanleitung P-MAX 60/25 - 18 / 24... -
Seite 19: Schneidgeschwindigkeit Stahl
Stromquelle schaltet ab. Die Druckluft strömt noch einer bestimmten Zeit nach um den Brennerkopf und dessen Verschleißteile zu kühlen. Um Beschädigungen des Brenners durch Überhitzung zu vermeiden, darf die Anlage während der Gasnachström- zeit nicht ausgeschaltet werden! Bedienungsanleitung P-MAX 60/25 - 19 / 24... -
Seite 20: Lochstechen
10.1. Lochstechen Mit dem Plasmaschneider P-MAX 60/25 lassen sich auch Schnitte in allen denkbaren Formen, Konturen sowie Ausschnitte in Kreis- und Viereckform herstellen. Zum Lochstechen empfiehlt es sich innerhalb des Ausschnittes eine Bohrung mit ausreichendem Durchmesser zu platzieren und dort mit dem Schnitt zu beginnen. -
Seite 21: Fehlerbeschreibung
• Schneidstrom zu niedrig • Schnittgeschwindigkeit zu hoch • Elektrode und Düse verbrannt • Werkstück zu dick geschmolzene Schlacke tropft vom Werkstück: • Schnittgeschwindigkeit zu niedrig • Elektrode und die Düse verbrannt • Schneidstrom zu hoch Bedienungsanleitung P-MAX 60/25 - 21 / 24... -
Seite 22: Ersatzteilübersicht
Abdeckung rund et40103511 Unterstützung et40103517 Display et40103518 Druckluftanschluss et40103519 Magnetventil et40103523 Massanschlußbuchse et40103524 Netzschalter et40103530 Frontblende et40103531 Rückwand et40103533 Lichtbogenboard et40103534 Steuerplatine et40103536 Gleichrichterplatte et40103543 Kabelclip et40103544 Inverterplatine et40103547 Druckanzeige *weitere Ersatzteile auf Anfrage Bedienungsanleitung P-MAX 60/25 - 22 / 24... -
Seite 23: Entsorgung
Kommunen abgegeben werden. Ihre Verwaltungsstelle informiert Sie gerne über diese Möglichkeit. Die Firma IWETEC nimmt an einem zugelassenen Entsorgungs- und Recycling- System ® teil und ist im Elektroaltgeräte-Register (EAR) mit der WEEE-Reg.-Nr. DE 84729372 ein- getragen. Bedienungsanleitung P-MAX 60/25 - 23 / 24... - Seite 24 Werner-von-Siemens-Str. 16 l 36041 Fulda Tel. 0661 9764-0 l Fax 0661 9764-150 E-Mail: info@iwetec.com l www.iwetec.com Bedienungsanleitung P-MAX 60/25 - 24 / 24...
