BASETech 2266974 Bedienungsanleitung

Bedienungsanleitung
USB 2.0 Videoaufzeichnung, schwarz
Best.-Nr. 2266974
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um einen Adapter, der HDMI-Signale empfängt und
anschließend Bild und Ton über den USB-A-Ausgang an einen Computer ausgibt. Für die
Betriebssysteme Windows , MacOS und Linux bietet es uneingeschränkte Plug & Play-Un-
®
terstützung. Auch die gemeinsame Verwendung mit den gängigen Softwareprogrammen zur
Videoaufzeichnung, darunter VLC Player, OBS Studio und AMCap, ist problemlos möglich.
Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im
Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder ver-
ändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden,
kann das Produkt beschädigt werden. Darüber hinaus kann eine unsachgemäße Verwendung
zu weiteren Gefahren führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und
bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsan-
leitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Video Grabber
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung aufgeführten Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für
daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in
solchen Fällen die Gewährleistung/Garantie.
a) Allgemeines
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andern-
falls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrah-
lung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Be-
trieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an eine Fachkraft, sollten Sie Zweifel in Bezug auf die Arbeits-
weise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-
wortet wurden, wenden Sie sich an unseren technischen Kundendienst oder
anderes Fachpersonal.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte,
die an dieses Produkt angeschlossen sind.

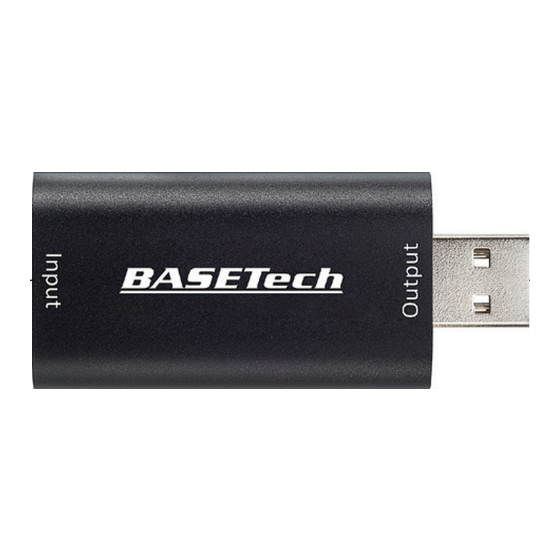

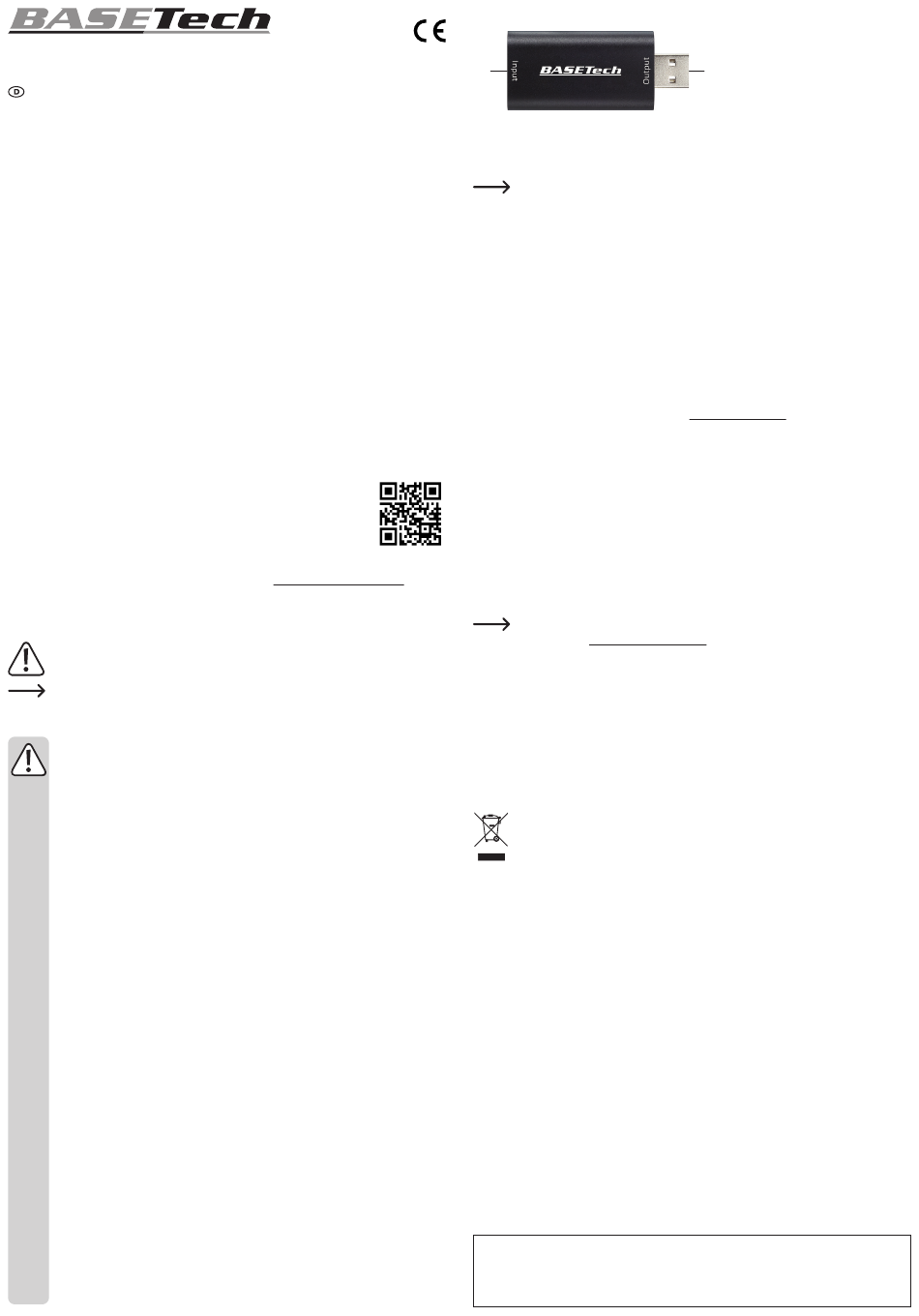

Übersicht
1
Anschluss
1. Schließen Sie zunächst Ihre Eingangsquelle an den HDMI-Eingang (Input) an.
Um Einbußen hinsichtlich der Signalqualität zu vermeiden, sollte dass HDMI-Kabel
nicht länger als 15 m sein.
2. Schließen Sie dann den USB-A-Anschluss (Output) an einen freien USB-Anschluss Ihres
Computers an.
3. Der Anschluss der Hardware erfolgt nach dem Plug & Play-Prinzip.
Beachten Sie jedoch, dass Ihr Computer beim erstmaligen Anschließen einige Augenblicke
benötigt, um die Komponente als neues Gerät zu erkennen.
4. Starten Sie nun die von Ihnen bevorzugte Software für das Aufzeichnen von Videos. Zu den
getesteten Programmen gehören u. a. VLC Player, OBS Studio und AMCap.
OBS: Open Broadcaster Software
Open Broadcaster Software ist eine kostenlose, plattformübergeifende Open-Source-Soft-
®
ware zum Streamen und Aufzeichnen von Videoinhalten. Unter dem folgenden Link können
Sie sich OBS Studio kostenlos herunterladen: www.obsproject.com.
Nachstehend finden Sie eine kurze Anleitung zur Konfiguration (keine Gewähr auf Richtigkeit).
1. Schließen Sie zunächst eine Signalquelle an den Video Grabber an und stellen Sie eine Ver-
bindung zu Ihrem Computer her. Informationen dazu finden Sie im Abschnitt „Anschluss".
2. Starten Sie nun die Softwareanwendung.
3. Rufen Sie den Reiter „Sources" auf und klicken Sie auf „+", um eine neue Signalquelle
hinzuzufügen.
4. Wählen Sie den Eintrag „Video Capture Device".
5. Legen Sie jetzt die Bildgröße fest.
6. Wählen Sie die Option „Studio Mode" (Doppelfenster).
7. Klicken Sie anschließend auf „Start Recording".
Weitere Informationen zur Konfigurierung und Verwendung finden Sie unter der
URL-Adresse www.obsproject.com/wiki.
Pflege und Reinigung
• Trennen Sie das Produkt vor der Durchführung etwaiger Reinigungsarbeiten stets von
sämtlichen daran angeschlossenen Peripheriegeräten.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische
Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Technische Daten
Betriebsstrom ............................... 5 V/DC, 0,4 A
Eingang ........................................ HDMI: 4K (max. 3840 x 2160 p), 30 Hz
Ausgang ....................................... USB-A 2.0: HD (max. 1920 x 1080 p), 60 Hz
HDMI-Kabel .................................. AWG26, max. 15 m Länge
USB-Standards ............................. Entspricht dem USB-Video-Standard UVC;
Entspricht dem USB-Audio-Standard UAC
Farbtiefe ....................................... 8/10/12 Bit Deep Colour
Plug & Play ................................... ja
Unterstützte Betriebssysteme ....... Windows
(oder aktueller), Linux Ubuntu 5.8 (oder aktueller)
Betriebsbedingungen .................... -10 bis +55 ºC, 5 – 90 % rF (nicht kondensierend)
Lagerbedingungen ........................ -20 bis +60 ºC, 5 – 90 % rF (nicht kondensierend)
Abmessungen ............................... 64 x 28 x 13 mm (L x B x H)
Gewicht ......................................... 22 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-
te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,
auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE.
1 Eingang: HDMI
2
2 Ausgang: USB-A
®
XP 32/64 Bit (oder aktueller), MacOS 10.10
®
*2266974_v2_0820_02_dh_m_de
