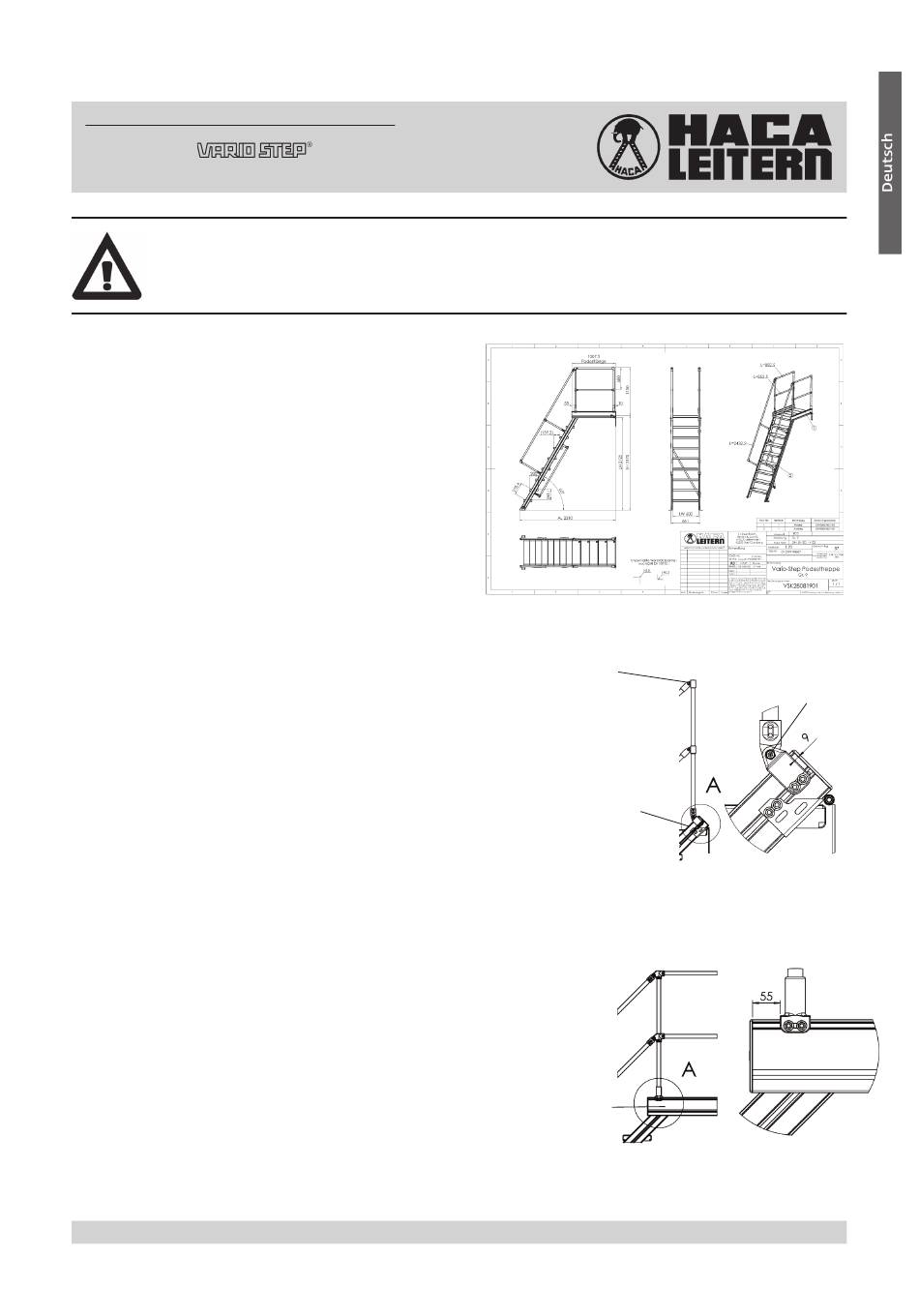

MA 3085 f
Montage- und Gebrauchsanweisung
für HACA –
Achtung: Bei nicht fachgerechter Montage besteht Lebensgefahr!
Vorbemerkung:
Die Abmaße zur Montage des Geländers sind aus
der mitgelieferten Kundenzeichnung (Beispiel
Abb. 1a) zu entnehmen. Vor der Montage bitte die
Hammerkopfschrauben vormontieren. Stützen
mit je vier Hammerkopfschrauben befestigen.
Anzugsmoment
Hammerkopfschraube M8 – 15Nm
Gewindestift mit Innensechskantschraube M8 – 8 Nm
Montieren Sie zuerst die Treppe nach separater
Montageanleitung.
Bei Selbstbautreppe mit einseitigem Geländer sind die
Geländerstützen für die rechte Aufstiegseite vormontiert.
Wird das Geländer an der linken Aufstiegseite benötigt,
ist der Fußverbinder an der Anfangs- und Endstütze um
180° zu drehen. Gewindestift mit Innensechskant lösen,
Fußverbinder drehen und wieder festklemmen.
Das Podestgeländer wird vormontiert ausgeliefert.
Markierungen am Podest zeigen die Position der Stützen
an.
Beginnen Sie bei der Selbstbautreppe die Montage der
ersten Stütze(n) oberhalb des Treppenkopfscharnieres
(Abb. 1) bzw, bei einer Podesttreppe mit dem vormontier-
ten Geländersegment am Podest (Abb. 2 [Serie 100] oder
Abb. 3 [Serie 75]). Nun befestigen Sie die erste(n) Stütze(n)
bzw. vormontierte Geländersegment nach Abb. 1,2 oder
3.
Die Stütze(n) nach Abb. 1 senkrecht ausrichten und die
Innensechskantschraube am Gelenk anziehen.
Je nach Treppengröße bzw. Stufenanzahl sind bis zu fünf
Zwischenstützen vorgesehen. Die Lage der Zwischenstüt-
zen ist je nach Länge der ab Werk vorgerichteten Knie-
rohre vorgegeben (Abb. 4-8) und sind bei richtiger Anord-
nung etwa mittig zwischen zwei Stufen zu montieren. Bei
Treppen ohne Knierohre (Abb. 3, 9, 10 und 11) sind die
Zwischenstützen gleichmäßig zu verteilen und ebenfalls
zwischen zwei Stufen zu montieren.
Lorenz Hasenbach GmbH u. Co. KG · D-65517 Bad Camberg · Tel. 0049 6434 / 25-0 · www.haca.com
Stand: 11/2020
-Geländer
Erst lesen – dann montieren!
Sollten Sie Rückfragen bezüglich der Montage haben,
wenden Sie sich bitte an unser Stammhaus in Bad Camberg.
Abb. 1a: Kundenzeichnung
Rohrverbinder
Position der Endstütze
Abb. 1: Treppengeländer – Montagebeginn
Geländer ohne Podest (Serie 75 und 100)
Position der
Podest-Anfangsstütze
Abb. 2: Vario-Step-Serie 100
Geländer – Montagebeginn – Geländer mit Podest
Teile-Nr. 01/0117000307
Innensechskantschraube
1
