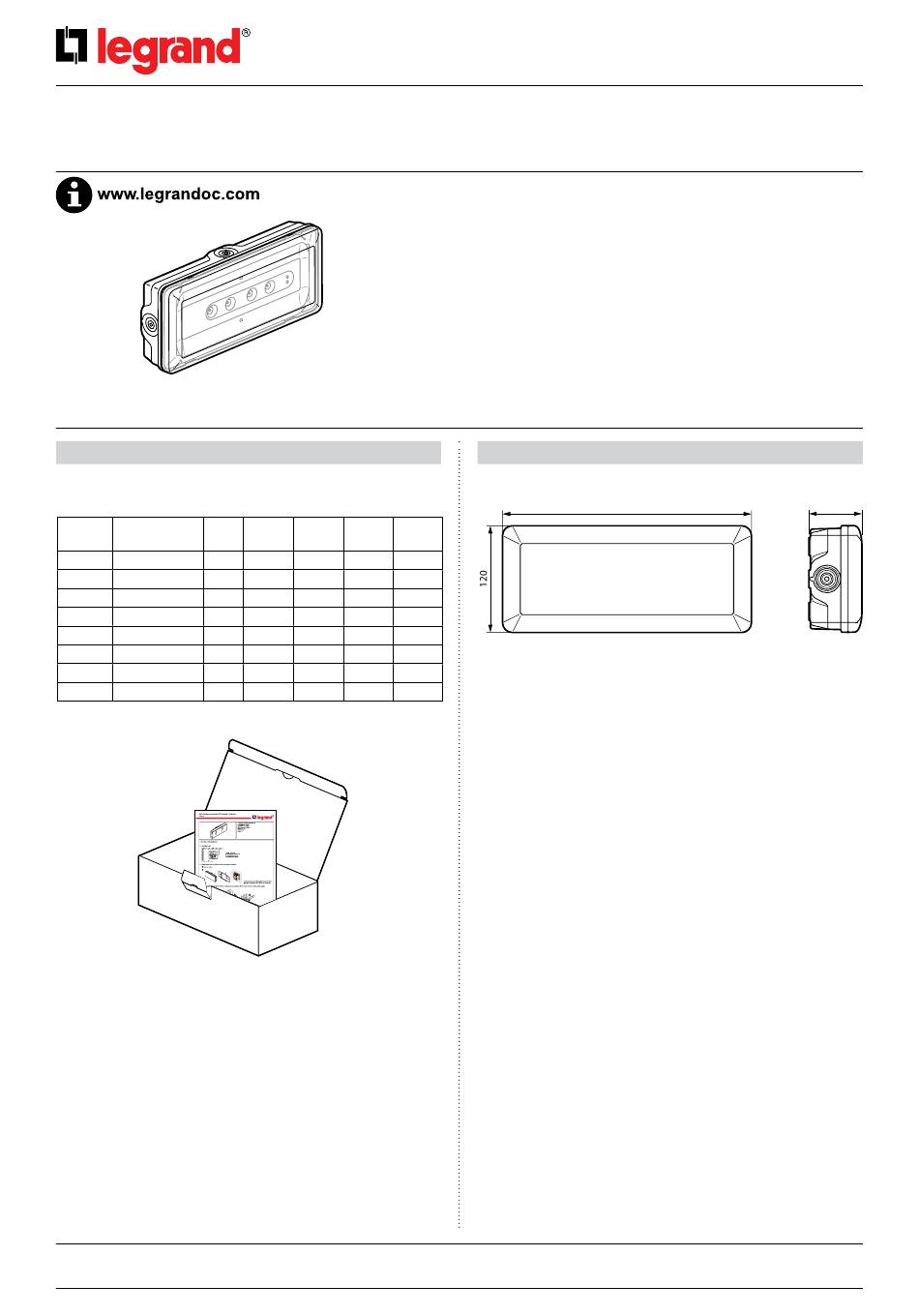

LED-Leuchten für Not- und Sicherheitsbeleuchtung
B65 LED
Standard: 6 614 31/33/34/40
LVS (adressierbar): 6 624 31/33/34/40

1. BESCHREIBUNG

LED-Leuchten für Sicherheitsbeleuchtung IP65 - IK07
Klasse II: 0
Art.-Nr. Lichtleistung/
STD/
Brenndauer
LVS
6 614 31
100 lm/1 Std.
STD
6 614 33
200 lm/1 Std.
STD
6 614 34
350 lm/1 Std.
STD
6 614 40
100 lm/3 Std.
STD
6 624 31
100 lm/1 Std.
LVS
6 624 33
200 lm/1 Std.
LVS
6 624 34
350 lm/1 Std.
LVS
6 624 40
100 lm/3 Std.
LVS
• Lieferung
Datenblatt: S000083090DE-2
Modus Verbr-
Verbr-
Batter-
auch D
auch B
ietyp
D/B
4
2
NiCd
D/B
4
2
NiCd
D/B
4
2
NiCd
D/B
3
0,8
NiMH
D/B
4
2
NiCd
D/B
4,2
2
NiCd
D/B
3
0,8
NiMH
D/B
3
0,8
NiMH
Aktualisierung: 15/01/2015
INHALT
1.
Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.
3.
Funktionsweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.
6.
Photometrische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7.
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
8.
Normen und Zulassungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9.
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1. BESCHREIBUNG (FORTSETZUNG)
• Abmessungen
280
Produktgewicht inkl. Verpackung: 700 g
Produktvolumen inkl. Verpackung: 2,3 dm
• Technische Kenndaten
Stromversorgung: 230 V± - 50/60 Hz
Mit Hochleistungssteckklemmen ausgestattet (2 x 2,5 mm
Klasse II: 0
Betriebstemperatur: 0 °C bis + 40 °C.
Fernbedienung für Ruheschaltung bei geplanten Stromabschaltungen.
Eingangsklemmen der Fernbedienung mit Schutz gegen Anschlussfehler.
Klemme zum Einschalten des Dauerlichtteils der Leuchte in den Dauer-/
Bereitschaftsschaltungsblöcken.
Erfüllt die Anforderungen der Norm: EN 60598-2-22
Prüfzeichen: ENEC EN 60 598 2-22 und AENOR
Produkt zur Aufbaumontage an Wand oder Decke.
Teilenummer(n): 6 614 31/33/34/40
6 624 31/33/34/40
3
)
2
Erstellt am: 17/06/2014
Seite
59.7
1/9
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LEGRAND B65 LED

Inhaltszusammenfassung für LEGRAND B65 LED

  • Seite 1: Inhaltsverzeichnis

    LED-Leuchten für Not- und Sicherheitsbeleuchtung Teilenummer(n): 6 614 31/33/34/40 6 624 31/33/34/40 B65 LED INHALT Seite Beschreibung ..........1 Montage .

  • Seite 2: Montage

    Abnehmbarer Sockel: Polypropylen, selbstlöschend (850 °C / 30 s) Alle Kunststoffteile mit einem Gewicht von mehr als 50 g sind mit einer TELEC – Anschlussklemmen: keine Polarität mit Fernbedienung Legrand, Werkstoffkennzeichnung versehen, um die Wiederverwertung der Art.-Nr. 0 039 00/01. Materialien zum Ende der Produktlebensdauer zu ermöglichen.

  • Seite 3: Funktionsweise

    LED-Leuchten für Not- und Sicherheitsbeleuchtung Teilenummer(n): 6 614 31/33/34/40 6 624 31/33/34/40 B65 LED 2. MONTAGE (FORTSETZUNG) 3. FUNKTIONSWEISE (FORTSETZUNG) • Verkabelung im Dauerschaltmodus 230 VA  3.3 Ruheschaltung mit Fernbedienung Art.-Nr. 0 039 00/01 Hauptleistungsschalter Nach geplanter Abschaltung der normalen Beleuchtung:...

  • Seite 4: Anschluss

    LED-Leuchten LED-Leuchten Die Polarität der Fernbedienung kann bei den LVS-Leuchten ignoriert werden, wenn eine Legrand-Fernbedienung Art.-Nr. 0 039 00 oder 0 039 01 verwendet wird. Bei Verwendung einer anderen Fernbedienung muss Schalter die Polung der Verkabelung beachtet werden, und die Taste zum Ein- normale oder Ausschalten muss mindestens 2 Sekunden lang gedrückt werden.
  • Seite 5 LED-Leuchten für Not- und Sicherheitsbeleuchtung Teilenummer(n): 6 614 31/33/34/40 6 624 31/33/34/40 B65 LED 4. ANSCHLUSS (FORTSETZUNG)  4.3 Anschluss für adressierbare Installation der LVS-Leuchten (nur Art.-Nr. 6 624 31/33/34/40) Installation mit allgemeiner Schaltung in den Ruhezustand Netzstrom 230 VA Leistungsschalter Maximale Länge einer Leuchtenreihe: 700 m.

  • Seite 6: Adressierung Einer Lvs-Leuchte Mit Dem Konfigurationstool

    LED-Leuchten für Not- und Sicherheitsbeleuchtung Teilenummer(n): 6 614 31/33/34/40 6 624 31/33/34/40 B65 LED 5. ADRESSIERUNG EINER LVS-LEUCHTE MIT DEM 5. ADRESSIERUNG EINER LVS-LEUCHTE MIT DEM KONFIGURATIONSTOOL ART.-NR. 0 626 10 KONFIGURATIONSTOOL ART.-NR. 0 626 10  5.1 Programmierung der Adresse mit dem Konfigurationstool, das Erläuterung der Tasten:...
  • Seite 7 LED-Leuchten für Not- und Sicherheitsbeleuchtung Teilenummer(n): 6 614 31/33/34/40 6 624 31/33/34/40 B65 LED 5. ADRESSIERUNG EINER LVS-LEUCHTE MIT DEM 5. ADRESSIERUNG EINER LVS-LEUCHTE MIT DEM KONFIGURATIONSTOOL ART.-NR. 0 626 10 KONFIGURATIONSTOOL ART.-NR. 0 626 10  5.2 Programmierung einer bekannten Adresse mit dem ...

  • Seite 8: Photometrische Daten

    Leuchte von 0,1 bis 2 m.  6. PHOTOMETRISCHE DATEN  Die photometrischen Daten für all diese Lampen sind im Plug-in Dialux  Legrand verfügbar, das Sie über die Webseite von Legrand abrufen können. 7. WARTUNG  7.1 Ersatzteile Art.-Nr. Ersatz- Art.-Nr. der Leuchte...

  • Seite 9: Normen Und Zulassungen

    LED-Leuchten für Not- und Sicherheitsbeleuchtung Teilenummer(n): 6 614 31/33/34/40 6 624 31/33/34/40 B65 LED 8. NORMEN UND ZULASSUNGEN EN 60598-2-22: Europäische Norm „Leuchten: Besondere Anforderungen - Leuchten für Notbeleuchtung“ EN 60598-1: Europäische Norm „Leuchten“ EN 50172: Europäische Norm „Sicherheitsbeleuchtungsanlagen“ EN 1838: Europäische Norm „Notbeleuchtung“...
