Dynacord MXE5 Installationshandbuch
Dsp matrix mix engine
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Dynacord MXE5

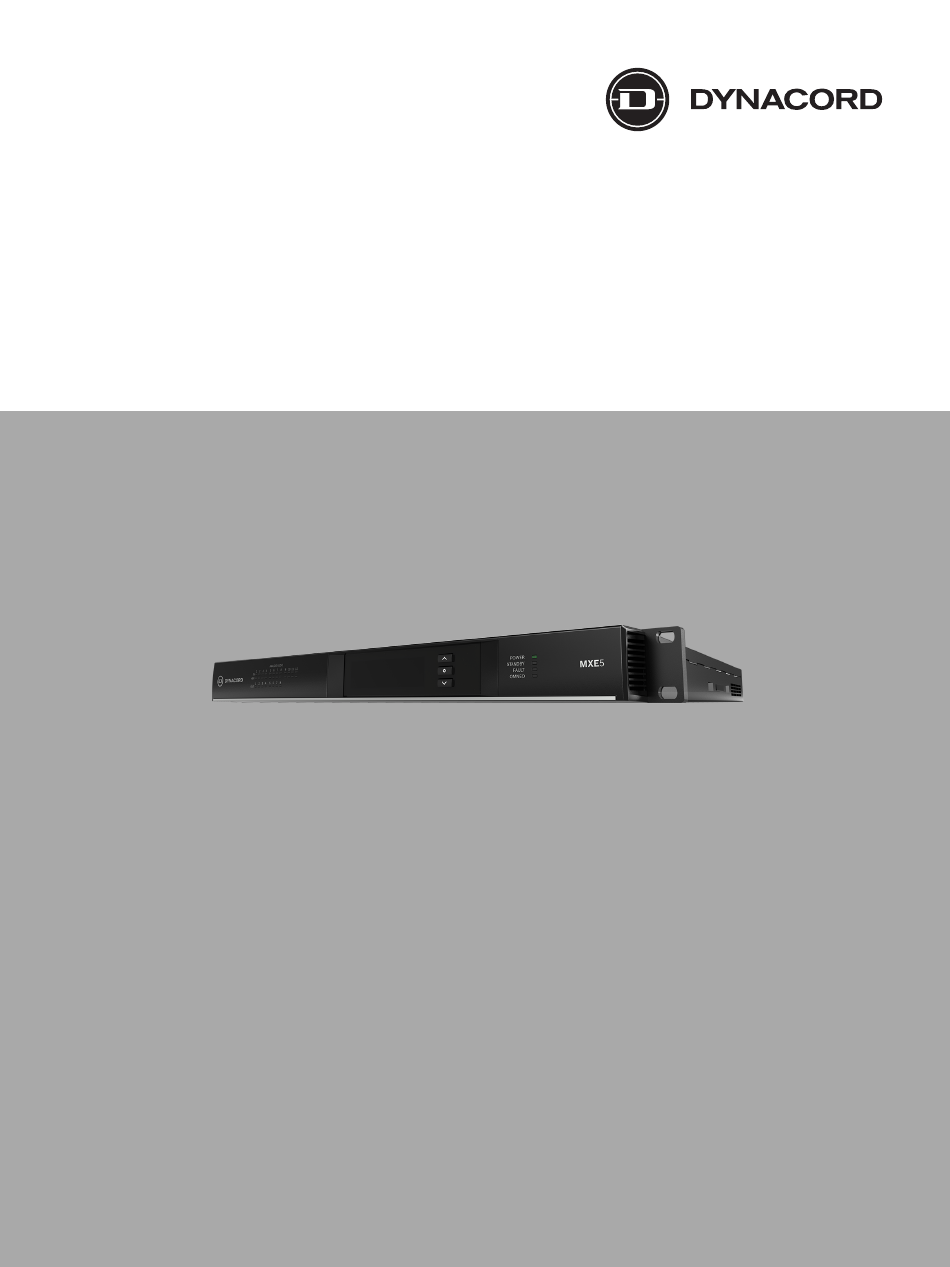

- Seite 1 MXE5 DSP Matrix Mix Engine MXE5 Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
MXE5 DSP Matrix Mix Engine Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheitshinweise Erklärung der Sicherheitshinweise Wichtige Sicherheitsanweisungen Hochfrequente Störstrahlung – FCC/EN 55032 RoHS-Erklärung Hinweise Über dieses Handbuch Zweck der Anleitung und Zielgruppe Digitales Dokument Auspacken und Inspektion Lieferumfang Systemübersicht Anwendung Leistungsmerkmale Montage... -
Seite 4: Sicherheitshinweise
| Sicherheitshinweise MXE5 DSP Matrix Mix Engine Sicherheitshinweise Erklärung der Sicherheitshinweise Diese Anleitung enthält vier Arten von Warn- und Hinweissymbolen. Die Art des Symbols hängt davon ab, welche Folgen eine Nichtbeachtung der Warnung bzw. des Hinweises haben kann. Diese Symbole – in Reihenfolge von geringfügigen bis zu äußerst schwerwiegenden Folgen –... - Seite 5 MXE5 DSP Matrix Mix Engine Sicherheitshinweise | de Befolgen Sie alle Anweisungen. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Reinigen Sie das Gerät nur mit einem trockenen Tuch. Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden. Beachten Sie bei der Installation die Anweisungen des Herstellers.
- Seite 6 | Sicherheitshinweise MXE5 DSP Matrix Mix Engine Warnung! Der Netzstecker des Netzkabels muss gut zugänglich bleiben. La prise du reseau d’alimentation doit demeurer aisement accessible. Gefahr! Zur Vermeidung von Stromschlägen entfernen Sie die obere Abdeckung nicht. Es befinden sich keine Teile in diesem Bereich, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifiziertem Wartungspersonal ausführen.
-
Seite 7: Hochfrequente Störstrahlung - Fcc/En 55032
MXE5 DSP Matrix Mix Engine Sicherheitshinweise | de Warnung! Dieses Gerät enthält eine nicht wiederaufladbare Lithiumbatterie, die Perchlorat enthält. Die nicht wiederaufladbare Lithiumbatterie kann explodieren, wenn sie Feuer oder extremer Wärme ausgesetzt ist. Die Batterie darf nicht kurzgeschlossen werden. Versuchen Sie nicht, die nicht wiederaufladbare Lithiumbatterie aufzuladen. -
Seite 8: Rohs-Erklärung
| Sicherheitshinweise MXE5 DSP Matrix Mix Engine FCC-Konformitätserklärung des Lieferanten Produkt(e): Material Handelsgesetzbuch Materialbeschreibung F.01U.335.530 MXE5 DSP Matrix Mix Engine 24 x 24 Kanäle Konformitätserklärung Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden Bedingungen: Dieses Gerät darf keine schädlichen Störungen verursachen. -
Seite 9: Hinweise
MXE5 DSP Matrix Mix Engine Sicherheitshinweise | de Hinweise Elektro‑ und Elektronik-Altgeräte Elektro‑ oder Elektronikgeräte, die nicht mehr funktionstüchtig sind, müssen separat gesammelt und umweltfreundlich recycelt werden (gemäß der europäischen Richtlinie über Elektro‑ und Elektronik-Altgeräte). Bitte verwenden Sie zur Entsorgung von Elektro‑ und Elektronik-Altgeräten die in Ihrem Land angebotenen Rückgabe‑... - Seite 10 MXE5 DSP Matrix Mix Engine Alle Inhalte, einschließlich der technischen Daten, Daten und Abbildungen in diesem Handbuch, können ohne Vorankündigung geändert werden. Auf www.dynacord.com finden Sie einen Überblick über den globalen Service und die Ersatzteile. 2020-08 | V04 | Installationshandbuch...
-
Seite 11: Über Dieses Handbuch
MXE Serie. Digitales Dokument Diese Bedienungsanleitung steht als digitales Dokument im PDF-Format zur Verfügung. Informationen zu Produkten von Dynacord finden Sie in den entsprechenden Produktinformationen unter www.dynacord.com. Auspacken und Inspektion Öffnen Sie die Packung vorsichtig und nehmen Sie das Gerät heraus. Inspizieren Sie das Gehäuse auf Schäden, die möglicherweise während des Transports entstanden sind. -
Seite 12: Systemübersicht
| Systemübersicht MXE5 DSP Matrix Mix Engine Systemübersicht Anwendung Die MXE DSP Matrix Mix Engine Serie dient zur Steuerung, Mischung und Verteilung von Audiosignalen für professionelle Audiosysteme in der Festinstallation, sowie in Live- Audioanwendungen, z. B. in Stadien, Arenen, Kirchen und Gotteshäusern, Konzertsälen, Theatern und anderen Anwendungen, die hochleistungsfähige Mehrkanal-Audiosystem-... -
Seite 13: Montage
MXE5 DSP Matrix Mix Engine Montage | de Montage Netzanschluss Die Produkte der MXE Serie erhalten die Stromversorgung über den IEC MAINS-Netzstecker, der Spannungen von 100 bis 240 Volt AC, 50–60 Hz annimmt. Verwenden Sie nur das mitgelieferte AC-Kabel oder AC-Kabel, die für Ihr Land zugelassen sind. Während der Installation darf das Gerät nicht mit dem Stromnetz verbunden sein. -
Seite 14: Steuerung, Anzeigen Und Verbindungen
| Steuerung, Anzeigen und Verbindungen MXE5 DSP Matrix Mix Engine Steuerung, Anzeigen und Verbindungen Gerätevorderseite MXE5 Audioeingänge Anzeige 1–12 (grün = Signal vorhanden, rot = Clip) und Anzeige der Phantomspeisung (+ 48 V) OLED-Display Navigationstasten: nach oben, Eingabe und nach unten zur Menünavigation und... -
Seite 15: Audioanschlüsse
MXE5 verfügt über acht Line-Ausgangsanschlüsse. Abbildung 5.2: Analoge Ausgangsanschlüsse Dante/OCA- und OMNEO-Verbindungen Die MXE5 verfügt über drei RJ45-Netzwerkanschlüsse für den Empfang und die Übertragung von Steuerungsdaten sowie von Audiosignalen über ein OMNEO- oder Dante-Netzwerk. Die Primär- und Sekundäranschlüsse ermöglichen Dante- und OCA-Netzwerke für die Konfigurationen: Glitch-Free, Transparent oder RSTP. - Seite 16 | Steuerung, Anzeigen und Verbindungen MXE5 DSP Matrix Mix Engine – RSTP: Die beiden Ports können für das Durchschleifen von bis zu 20 Geräten in einem Ring verwendet werden. Ein einzelner Netzwerkfehler (z. B. defektes Kabel) wird vom Rapid Spanning Tree Protocol automatisch behoben.
-
Seite 17: Menünavigation
Zurücksetzen auf Werkseinstellungen Fernsteuerung per Software MXE DSP Matrix-Mix-Engines können über die SONICUE-Fernsteuerungssoftware vollständig ferngesteuert und überwacht werden. Weitere Informationen finden Sie in der dynamischen SONICUE-Hilfe und in Tutorials, die im Download-Bereich von www.dynacord.com zur Verfügung stehen. Bosch Security Systems, LLC Installationshandbuch... -
Seite 18: Technische Daten
| Technische Daten MXE5 DSP Matrix Mix Engine Technische Daten MXE5 BESCHREIBUNG UND LEISTUNGSMERKMALE MXE5 DSP Matrix Mix Engine Audiosystemmanager mit integrierter Matrix- Mischfunktion, Signalverarbeitung, Netzwerk- Routing, Systemsteuerung und -überwachung Audio 24 x 24-Kanal-Audio-Mix-Matrix 12 analoge Eingänge, 8 analoge Ausgänge 24 OMNEO-/Dante-Netzwerkeingänge und - ausgänge... - Seite 19 MXE5 DSP Matrix Mix Engine Technische Daten | de bei 1 kHz, Nennpegel Phantomspeisung + 48 V/10 mA, umschaltbar pro Analogeingang Spannung und Strom Eingangsverstärkung 0 dB bis +60 dB Analoge Eingänge DIGITALE SIGNALVERARBEITUNG Abtastrate 48 kHz/96 kHz, OMNEO‑/Dante-synchronisiert Signalverzögerung/Latenzzeit Analogeingang zu Analogausgang, < 0,45 ms/< 0,22 ms 48 kHz/96 kHz Signalverarbeitung 32-/40-Bit, Fließkomma...
- Seite 20 | Technische Daten MXE5 DSP Matrix Mix Engine Netzwerk Typ 3 x RJ45 Normen 1000BASE-T/100BASE-TX, integrierter Schalter Netzwerk-Audioeingänge 24 Kanäle, 48 kHz, OMNEO‑/Dante-Format Netzwerk-Audioausgänge 24 Kanäle, 48 kHz, OMNEO‑/Dante-Format GPIO-Steuerschnittstelle Typ Euroblock-Steckverbinder 15-polig Anschlüsse und Betriebsmodi 3x GPIO, umschaltbar Analogeingang/ Digitaler Eingang/Digital Ausgang Bereich für Analogeingang...
- Seite 21 MXE5 DSP Matrix Mix Engine Technische Daten | de Kühlung Von vorne nach hinten, temperaturgesteuerter Lüfter Umgebungstemperatur-Grenzwerte -5 °C bis +45 °C Höhe (Betrieb) 2000 m IEC-Schutzklasse Klasse I (geerdet) Elektromagnetische Umgebung E1, E2, E3 Zertifizierungen CE, IEC 62368, IEC 60065, CAN/CSA 60065:16, UL Std No. 60065-2015, EN55032,...
-
Seite 22: Abmessungen
| Technische Daten MXE5 DSP Matrix Mix Engine Abmessungen Abbildung 7.1: Abmessungen: MXE5 2020-08 | V04 | Installationshandbuch Bosch Security Systems, LLC... - Seite 23 MXE5 DSP Matrix Mix Engine Technische Daten | Bosch Security Systems, LLC Installationshandbuch 2020-08 | V04 |...
- Seite 24 | Technische Daten MXE5 DSP Matrix Mix Engine 2020-08 | V04 | Installationshandbuch Bosch Security Systems, LLC...
- Seite 26 Bosch Security Systems, LLC 130 Perinton Parkway Fairport, NY 14450 www.dynacord.com © Bosch Security Systems, LLC, 2020 202008251650...
