Installationsanleitung

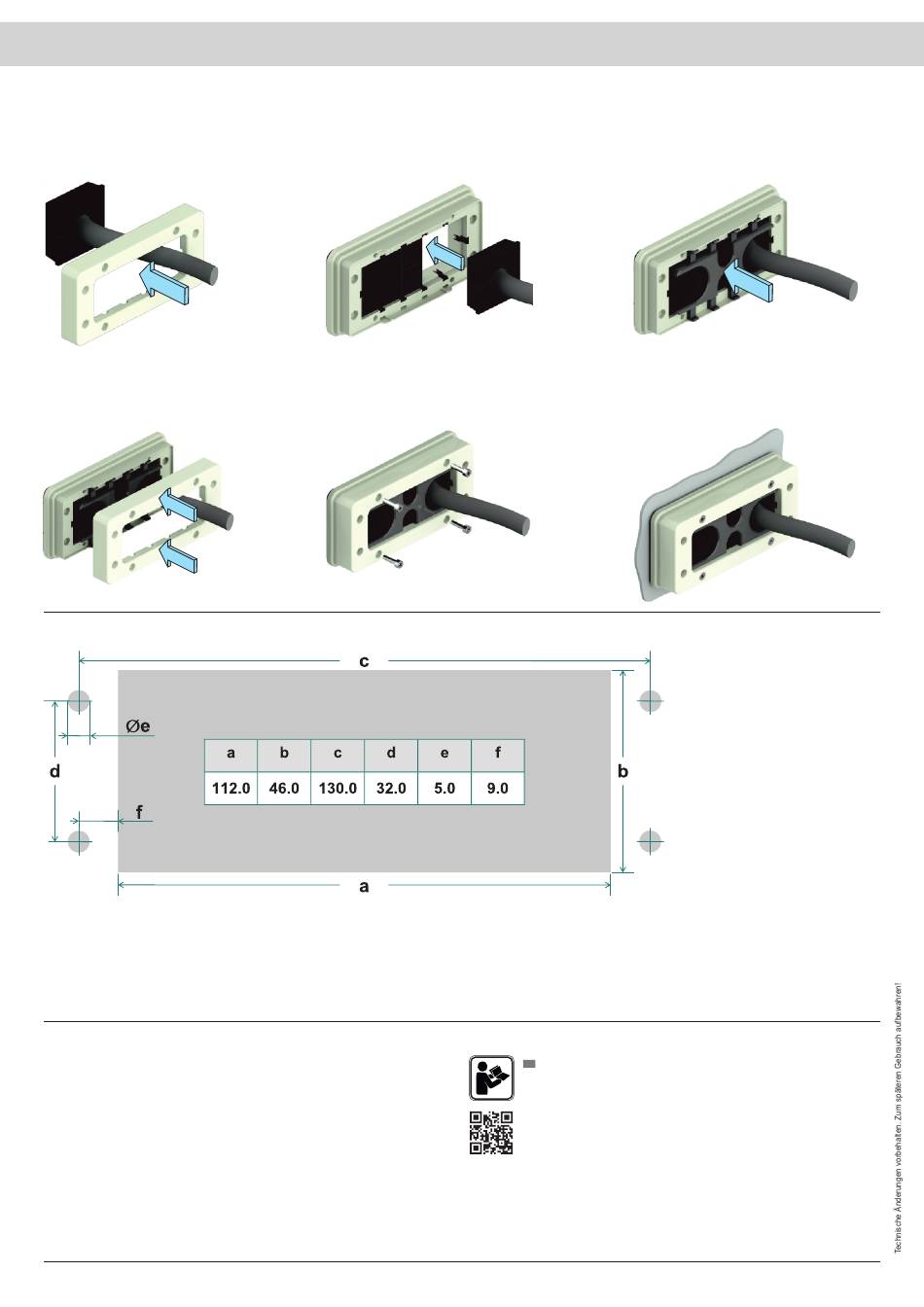

Montage des Rahmens
4. Führen Sie das Kabel durch das
Rahmenoberteil und legen Sie die
Dichtung an der gewünschten
Klemmstelle um das Kabel.
7. Setzen Sie das Rahmenoberteil
auf die Druckplatte und das
Rahmenunterteil.
1:1 Montageschablone (mm)
Kontakt LÜTZE
Deutschland United Kingdom
Friedrich Lütze GmbH LÜTZE Ltd.
Postfach 1224 (PLZ 71366) sales.gb@luetze.co.uk
Bruckwiesenstrasse 17-19
D-71384 Weinstadt Österreich
Tel.: +49 7151 6053-0 LÜTZE Elektrotechnische
www.luetze.com Erzeugnisse Ges.m.b.H.
info@luetze.de office@luetze.at
USA Schweiz
LUTZE Inc. LÜTZE AG
13330 South Ridge Dr. info@luetze.ch
Charlotte, NC 28273
Tel.: (704) 504-0222 Frankreich
www.lutze.com LUTZE SAS
info@lutze.com lutze@lutze.fr
Friedrich Lütze GmbH ■ Bruckwiesenstr. 17–19 ■ D-71384 Weinstadt ■ GERMANY ■ www.luetze.com
5. Setzen Sie die Dichtung und das
Kabel in das Rahmenunterteil ein.
8. Befestigen Sie das Rahmen-
oberteil am Rahmenunterteil mit
den M4x20 Rahmenschrauben.
Weitere Informationen
Spanien
LUTZE, S.L.
info@lutze.es
6. Richten Sie die Laschen auf der
Druckplatte nach den Schlitzen am
Rahmenunterteil aus.
9. Rasten Sie den Rahmen im
Schaltschrank ein ODER bohren Sie
die Schraublöcher durch zur Befestigung
mit den M4x25 Befestigungsschrauben.
HINWEIS: Stellen Sie sicher, dass Sie
DE
immer mit den neuesten Dokumentationen
arbeiten. Besuchen Sie dazu: www.luetze.de
Geben Sie in die Suche den Artikelnamen
oder die Artikelnummer ein.
Sie finden hier auch weitere technische
Informationen und Dokumentationen zu
diesen Produkten sowie weitere Artikel im
Lütze Online-Katalog.
