DynaLader Digital 2 Bedienungsanleitung

DynaLader Digital 2
Bedienungsanleitung

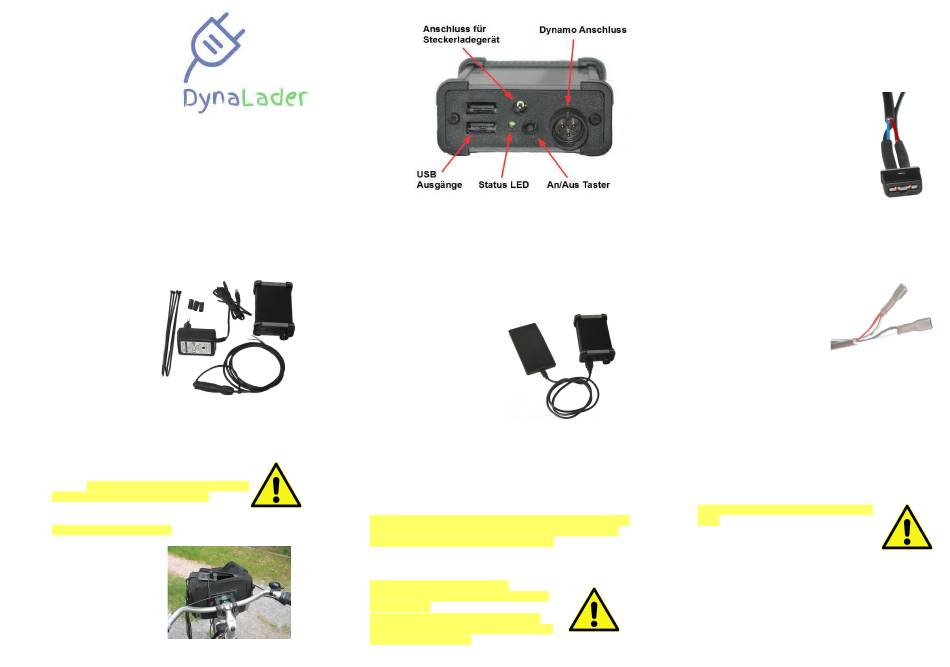

(1) Lieferumfang
DynaLader Digital 2
•
Anschlusskabel für Nabendynamo, inkl. Schutzkappe
•
Netzladegerät
•
3x Flachsteckhülse 4,75 mm
•
3x Schrumpfschlauch
•
5x Kabelbinder
•
Bedienungsanleitung
•
(2) Wasserfestigkeit und Aufbewahrung
Der DynaLader Digital besitzt die Schutzart IP20 und
•
ist damit nicht wasserfest und darf nur im Trockenem
benutzt, transportiert und gelagert werden.
Wir empfehlen die Benutzung innerhalb eines
•
geschützten Behältnissen wie Lenker- und Gepäcktaschen.
Betriebstemperatur 0 bis +45 °C.
•
(3) Bedienelemente
(4) Anschluss von Verbrauchern
Am DynaLader befindet sich zwei USB-Buchsen um direkt
•
Verbraucher zu laden. Verwenden sie dazu bitte die originalen
Herstellerkabel.
Kompatibel mit allen aktuellen marktüblichen Android Smartphones
•
und Tablets, iPhones, iPads, GPS-Handgeräten, etc.
Die Gesamtstrom beider Ausgänge darf 2000 mA nicht übersteigen.
•
Die Masse oder metallische
•
Außenteile der angeschlossen Geräte
dürfen den Rahmen oder andere
leitende Teile des Fahrrades nicht
berühren.
(5a) Anschluss am Dynamo (Allgemein)
• Es ist nur ein Betrieb an Nabendynamos 6V/3W möglich.
Ein Überspannungsschutz darf nicht verbaut sein (Schutzschaltungen
•
im Scheinwerfer oder Rücklicht ausgenommen).
Die Lichtanlage muss sich über einen Schalter (meist im Scheinwerfer
•
vorhanden) abschalten lassen.
Andere Spannungsquellen wie Netzgeräte, Kfz-Versorgungen, E-Bike
•
Akkus, etc. sind nicht zulässig und können zu einer Zerstörung des
DynaLader und/oder der Spannungsquelle führen.
Der Anschluss erfolgt parallel zur vorhandenen Lichtanlage mit dem
•
beiliegenden Anschlusskabel. Das Kabel kann individuell gekürzt
werden.
Verlegen Sie das Kabel so, das es den
•
Lenkereinschlag nicht behindert und es nicht am
Laufrad schleift.
Achten Sie auch darauf das das Kabelende bei
•
Nichtbenutzen nicht in die Speichen geraten kann
oder anderweitig behindert.
(5b) Anschluss an Shimano Nabendynamo
Der DynaLader hat keine Polung und kann beliebig
•
angeschlossen werden. Schließen Sie aber ihre
Beleuchtungsanlage genauso gepolt wieder an wie vorher.
Die Adern des Scheinwerfer- und des Anschlusskabels vom
•
DynaLader ca. 20mm abisolieren. Schrumpfschlauch überstreifen
und jeweils eine Ader jedes Kabels verdrillen und zusammen in
eine Öffnung des Steckergehäuses einstecken,
umbiegen und in die Nut legen. Evtl.
überstehende Litzen abschneiden.
Schrumpfschlauch über die Öffnungen
schieben und schrumpfen.
(5c) Anschluss an Schmidts Original Nabendynamo (SON)
Der DynaLader und der SON haben keine Polung und können
•
beliebig angeschlossen werden.
Die Adern des Scheinwerfer- und
•
des Anschlusskabels vom
DynaLader ca. 5mm abisolieren.
Jeweils eine Ader jedes Kabels
zusammen in eine Flachsteckhülse
crimpen und anschließend mit dem
Schrumpfschlauch
überschrumpfen.
(6a) Ein- und Ausschalten
Drücken sie eine Sekunde auf den Taster. Der DynaLader schaltet
•
sich nun ein. Die LED blinkt je nach Akkukapazität (siehe Punkt
6e) und die USB-Ausgänge sind aktiv.
Zum Ausschalten halten sie die den Taster solange gedrückt bis
•
die LED 3x schnell blinkt und dann dauerhaft leuchtet.
Der DynaLader verbraucht im ausgeschalteten Zustand nur einen
•
sehr geringen Strom. Sie sollten ihn alle 3 Monate einmal
nachladen.
• Bedienen sie den DynaLader nicht während der
Fahrt
