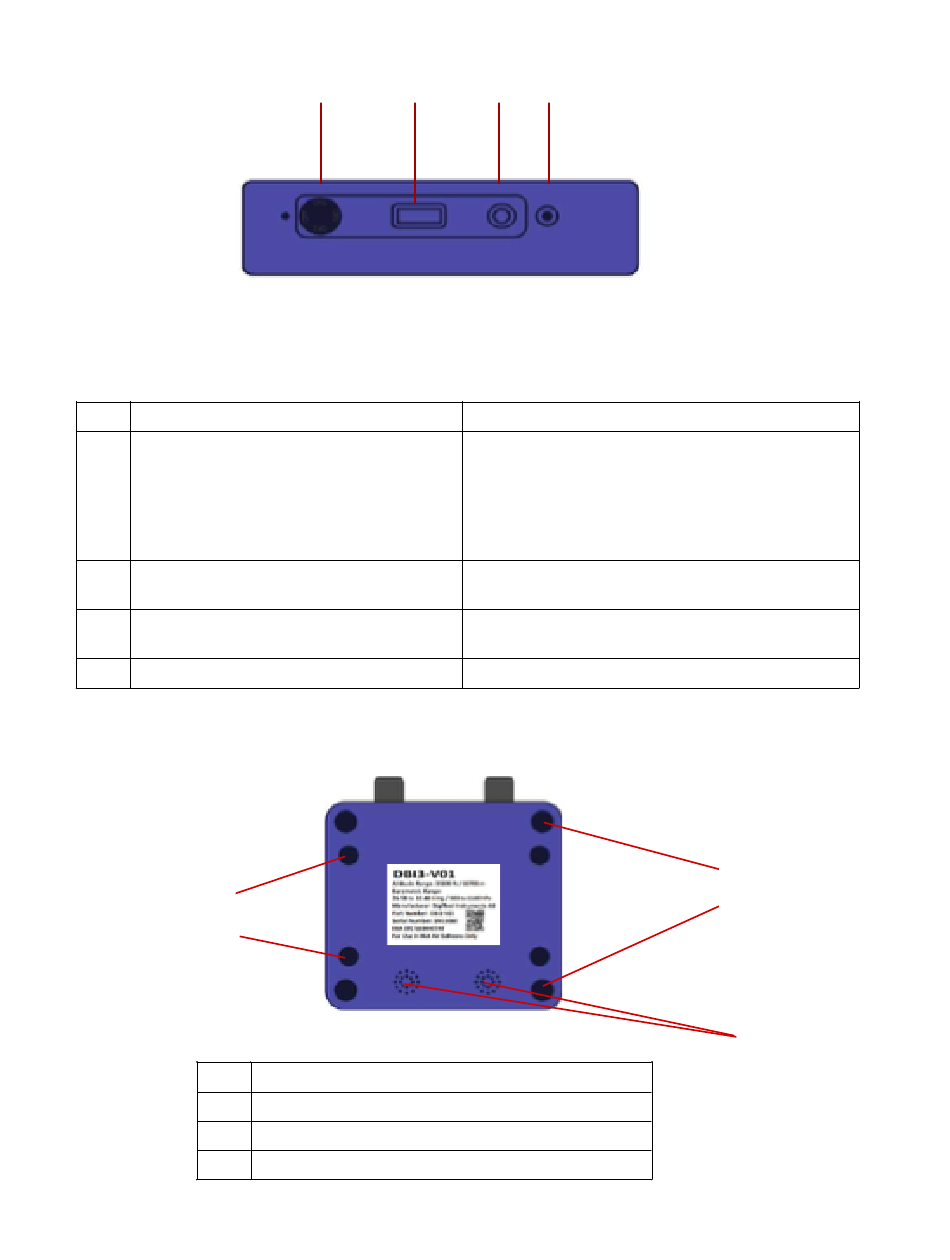

3.4 Anschlüsse und Moduswahlschalter
Mode Select, USB und Ambient temp connectors/sensor
#
1
Drehschalter
2
USB micro A Buchse
3
Externer Temperatur Fühler
4
Umgebungstemperatur Sensor
3.5 Rückansicht
2
#
1
2
3
DBI3 User Manual, Rev C, 9 Nov 2017
1
2
Teil
Item
Gehäuseschrauben
Befestigungsschrauben für Instrumentenhalter (4 Stel en)
Gehäusebelüftung
3
4
Function
Wählen Sie den Instrumentenmodus:
OFF - Das Instrument ist ausgeschaltet
OP1 - Setup-Modus aktiviert
OP2 - Wie OP1 (für zukünftige Verwendung)
LOCK - Setup-Modus deaktiviert
Lade- und Datenverbindung. Verwenden Sie ein
Standard-USB-Micro-AB-Kabel
Steckbuchse für Externen Temperatur Fühler
Öffnung des Umgebungstemperatursensors
1
3
