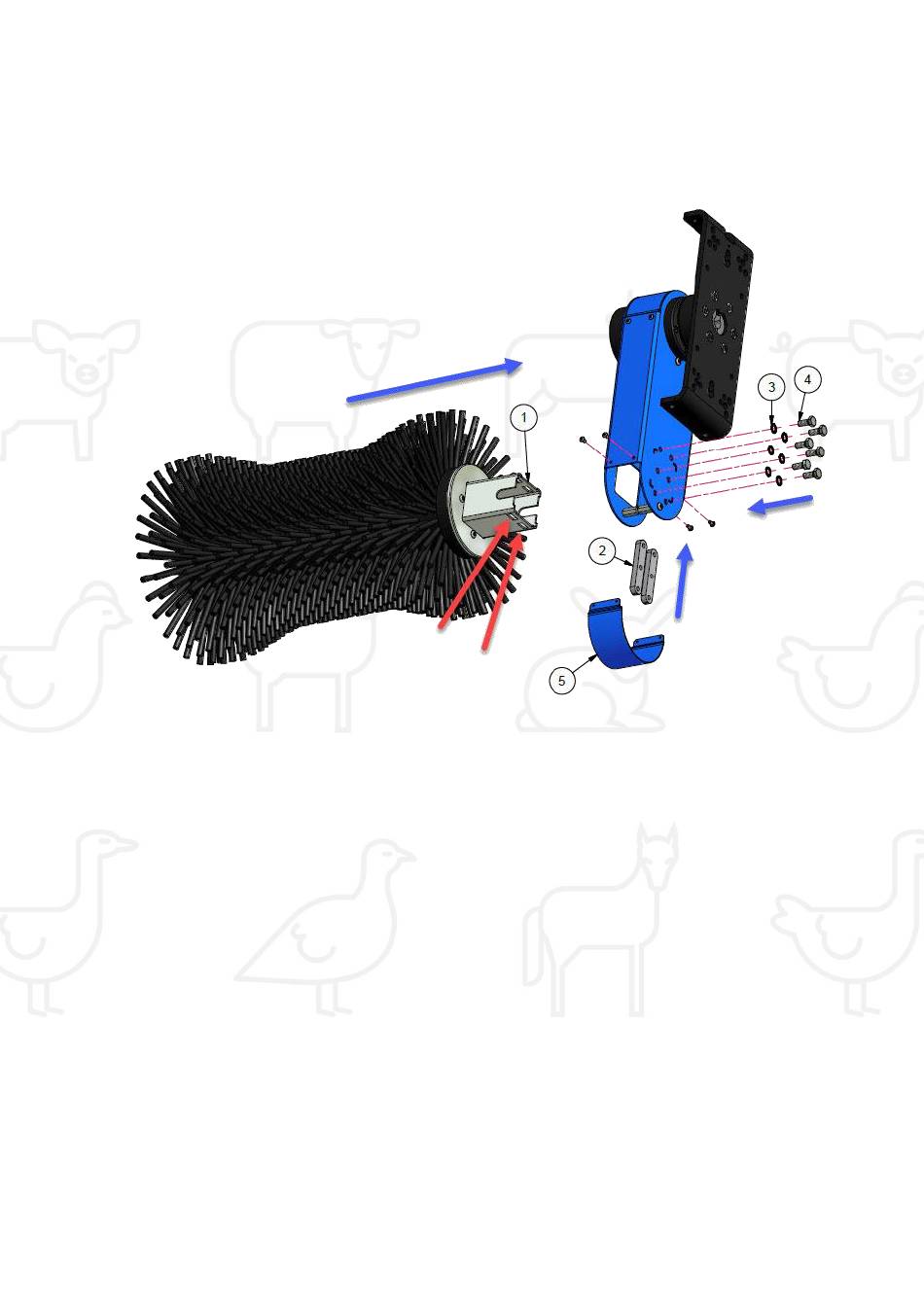

7.2 Montage der Bürstenhülse am Gehäuse
1. Schieben Sie die Bürstenhülse in das Gehäuse und achten Sie darauf, dass die Nocken der Bürstenhülse
durch das Gehäuse ragen.
2. Schieben Sie die Bürstenhülsen-Verriegelungsstifte (2x) durch die Schlitze der Bürstenhülse (rote Pfeile).
3. Setzen Sie die Federscheibe M10 (6x) ein.
4. Setzen Sie die Schraube M10x35 (6x) ein.
5.
Montieren Sie das Schutzdeckelgehäuse.
6.
Befestigen Sie die Schutzkappe mit der Kugelkopfschraube M5x10 (4x).
