B E D I E N U N G S A N L E I T U N G H 5
Die H 5 Lampe darf nur an ungeregelten (nicht gedimmten) Netzen betrieben werden.
Einschalten
Nach dem Anschluss des H5 beginnt die STANDBY-LED zu blinken.
Durch die Betätigung von STANDBY (rote Taste) wird das H5 in den Betriebszustand geschaltet, die grüne LED
leuchtet dauernd.
1. Einstellungen

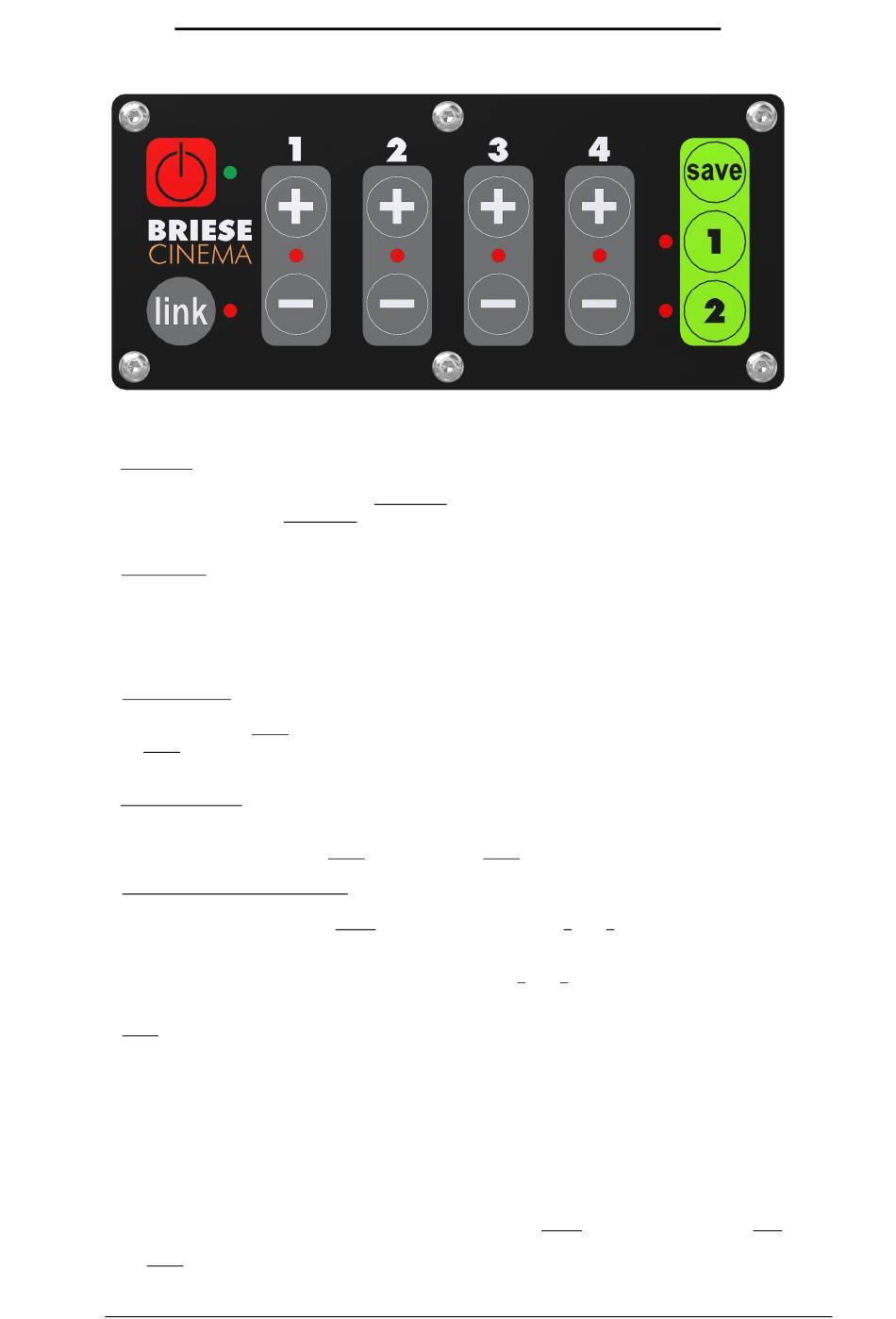

1. Die Tastenfelder 1 bis 4 mit den Tasten „+" und „-" dienen zur Steuerung der Helligkeit der 4 Lampen.
2. Die Lampe wird durch einmaligen Tastendruck auf „+" eingeschaltet und die LED leuchtet.
Jetzt kann die Helligkeit mit „+" oder „-" eingestellt werden bis die dazugehörige rote LED blinkt.
3. Dann ist das Maximum bzw. das Minimum der Helligkeit erreicht.
3. Synchronisierung
Nach Betätigung der LINK- Taste passen sich die Lampen 2 bis 4 der Helligkeit der Lampe 1 an und
die LINK-LED leuchtet.
4. Helligkeitsregelung
Mit den „+" und „-" Tasten der Tastenfelder 1 bis 4 können jetzt alle 4 Lampen in der Helligkeit geregelt werden.
Durch nochmaliges betätigen der LINK- Taste erlischt die LINK-LED und der Linkmodus ist aufgehoben.
5. Einstellungen speichern und abrufen
Durch gleichzeitiges betätigen der SAVE- Taste und der grünen Tasten 1 oder 2 werden die aktuellen Einstellungen
gespeichert. Vorherige Einstellungen werden überschrieben. Dieses wird durch 4-maliges blinken der LED
signalisiert.
Zum Abrufen gespeicherter Einstellungen muss die grüne Taste 1 oder 2 betätigt werden.
Das Leuchten der LED bestätigt den Abruf.
6. DMX (Beachten Sie auch die Bedienungsanleitung Ihres DMX Gerätes)
Mit 5 aufeinander folgenden DMX- Kanälen lässt sich das H5 ebenfalls steuern:
1. DMX-Basiskanal: H5 on/standby, ein Wert von 0 schaltet das H5 in den Standby-Modus,
alle anderen Werte schalten das H5 ein
2. DMX-Kanal: Lampenkanal 1 Helligkeit entsprechend des DMX-Wertes
3. DMX-Kanal: Lampenkanal 2 Helligkeit entsprechend des DMX-Wertes
4. DMX-Kanal: Lampenkanal 3 Helligkeit entsprechend des DMX-Wertes
5. DMX-Kanal: Lampenkanal 4 Helligkeit entsprechend des DMX-Wertes
Der Basiskanal wird eingestellt, indem man beim DMX-Betrieb die SAVE- Taste und gleichzeitig die Link-Taste
betätigt. Der erste Kanal, auf dem ein Wert größer 0 übertragen wird, wird als Basiskanal erkannt und gespeichert.
Die LINK-LED blinkt zur Signalisierung 3-mal.
