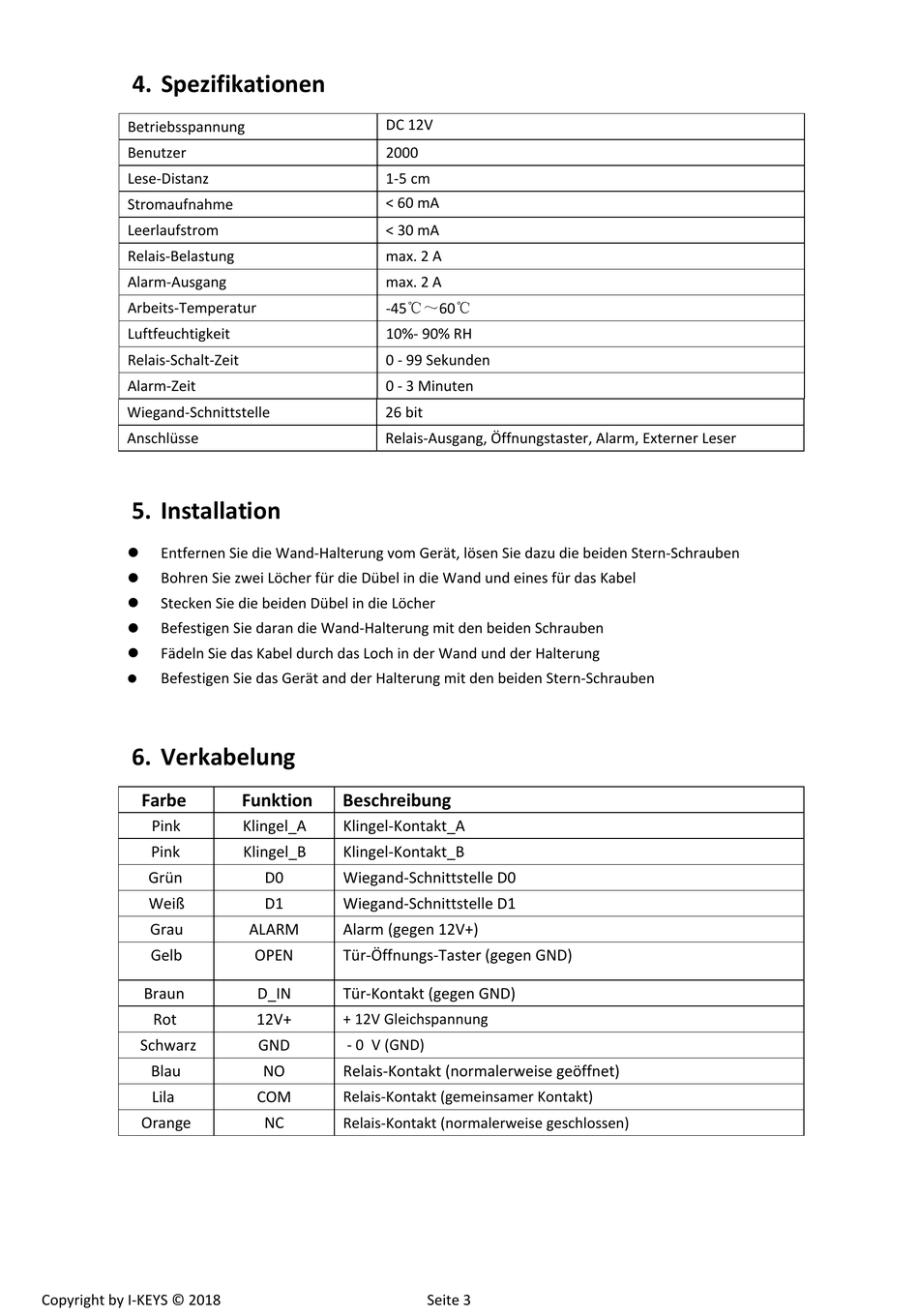

4. Spezifikationen
Betriebsspannung
Benutzer
Lese-Distanz
Stromaufnahme
Leerlaufstrom
Relais-Belastung
Alarm-Ausgang
Arbeits-Temperatur
Luftfeuchtigkeit
Relais-Schalt-Zeit
Alarm-Zeit
Wiegand-Schnittstelle
Anschlüsse
5. Installation
Entfernen Sie die Wand-Halterung vom Gerät, lösen Sie dazu die beiden Stern-Schrauben
Bohren Sie zwei Löcher für die Dübel in die Wand und eines für das Kabel
Stecken Sie die beiden Dübel in die Löcher
Befestigen Sie daran die Wand-Halterung mit den beiden Schrauben
Fädeln Sie das Kabel durch das Loch in der Wand und der Halterung
Befestigen Sie das Gerät and der Halterung mit den beiden Stern-Schrauben
6. Verkabelung
Farbe
Pink
Pink
Grün
Weiß
Grau
Gelb
Braun
Rot
Schwarz
Blau
Lila
Orange
Copyright by I-KEYS © 2018
DC 12V
2000
1-5 cm
< 60 mA
< 30 mA
max. 2 A
max. 2 A
-45℃～60℃
10%- 90% RH
0 - 99 Sekunden
0 - 3 Minuten
26 bit
Relais-Ausgang, Öffnungstaster, Alarm, Externer Leser
Funktion
Beschreibung
Klingel_A
Klingel-Kontakt_A
Klingel_B
Klingel-Kontakt_B
Wiegand-Schnittstelle D0
D0
Wiegand-Schnittstelle D1
D1
Alarm (gegen 12V+)
ALARM
Tür-Öffnungs-Taster (gegen GND)
OPEN
Tür-Kontakt (gegen GND)
D_IN
12V+
+ 12V Gleichspannung
GND
- 0 V (GND)
Relais-Kontakt (normalerweise geöffnet)
NO
Relais-Kontakt (gemeinsamer Kontakt)
COM
NC
Relais-Kontakt (normalerweise geschlossen)
Seite 3
