Cellularline OFF ROAD Schnellstartanleitung

DE
SCHNELLANLEITUNG
ES WIRD EMPFOHLEN, ZU KONTROLLIEREN, OB AUF DER
WEBSEITE SOFTWARE-UPDATES VERFÜGBAR SIND
WWW.INTERPHONE.COM
www.interphone.com
5

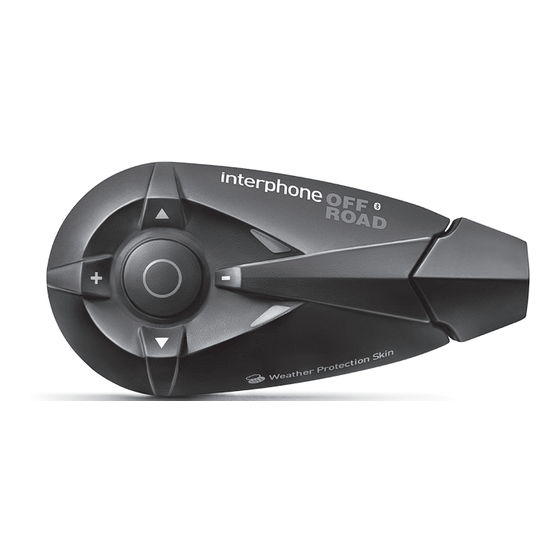

1 - Multifunktionstaste (MFB)
2
2 - Taste Oben ▲
3 - Taste Lautstärke +
4 - Taste Lautstärke -
5 - Multifunktions-LED
3 7
6 - Multifunktions-LED
7 - Multifunktionsbuchse Audio/Daten
8 - Anschlussführungen Bluetooth®-Steuerzentrale
9 - Ladeanschluss
1
6
4
7
8
A
B C
MONTAGE DER GLEITHALTERUNG MIT
ENTFERNBAREM CLIP
Nehmen Sie die Halterung und suchen Sie
die geeignete Stelle zu Befestigung an der
Seite des Helms, führen Sie das hintere Clipt-
eil in das Innere des Helms und halten Sie den
anderen außen am Helm auf gleicher Höhe.
Setzen Sie die Schrauben
an und ziehen Sie diese
leicht an, nach einer Über-
PHAsE 1 PHAsE 2
prüfung der Position und
einer eventuellen Korrek-
tur ziehen Sie die Schrau-
ben mit dem mitgeliefer-
ten Schraubenzieher fest.
(Abbildungen A/B)
PHAsE 3 PHAsE 4
MONTAGE DER GLEITHALTERUNG MIT
KLEBEHALTERUNG
Nehmen Sie die Klebehalterung und su-
chen Sie die geeignete Seite und Stelle zu
dessen Anbringung. Säubern und entfetten
Sie die Stelle, an der die Halterung aufge-
klebt werden soll (benutzen Sie keine Reini-
gungsmittel, da diese den Lack des Helmes
beschädigen könnten),
entfernen Sie den Schutz-
streifen vom doppelseiti-
gen Klebefolie und brin-
gen Sie es am Helm an.
PHAsE 1 PHAsE 2
Einmal am Helm festge-
klebt, kann es nicht mehr
verschoben werden, ach-
ten Sie daher beim An-
bringen auf die richtige
Positionierung.
PHAsE 3 PHAsE 4
(Abbildung C)
MONTAGE AN
INTEGRALHELMEN
A - GRÜN
B - ROT
9
MONTAGE AM MONTAGE AM
INTEGRALHELM JETHELME
MONTAGE AN
JETHELMEN
