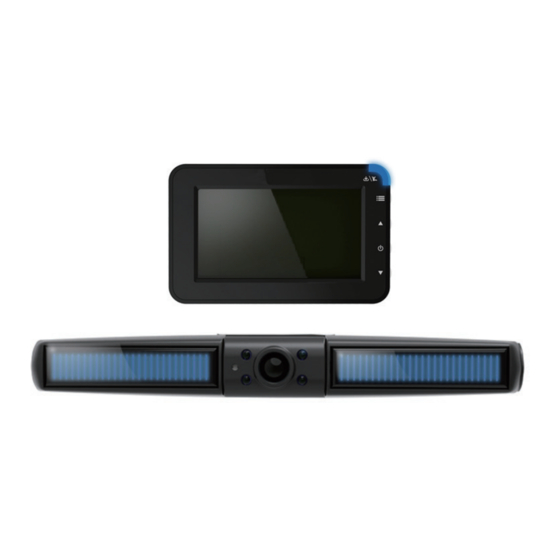

Système de caméra de recul numérique solaire et sans fil
Draadloze achteruitrijcamera op zonne energie
Digitales Rückfahrkamerasystem, drahtlos und
solarbetrieben
Sistema de cámara de marcha atrás digital solar e
inalámbrica
Sistema di retrocamera numerico solare e senza fili
Sistema de câmera traseira solar e sem fio
Zestaw bezprzewodowej, solarnej kamery cofania
12 - 24V
ART: 97777 / NO3138
FR: 2
NL: 8
DE: 14
ES: 20
IT: 26
PT: 32
PL: 38
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NORAUTO ADS043
Inhaltszusammenfassung für NORAUTO ADS043

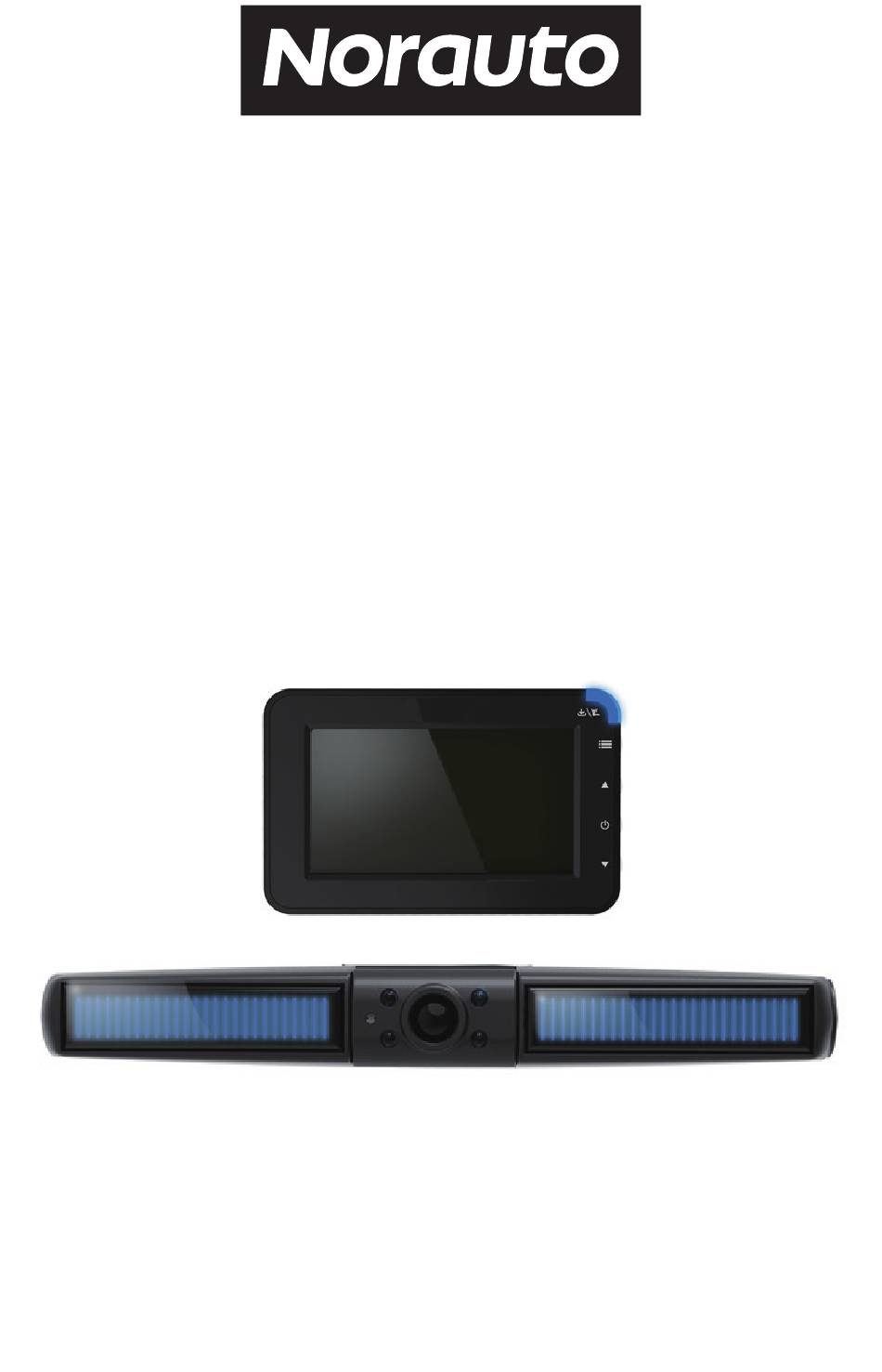

- Seite 1 Système de caméra de recul numérique solaire et sans fil Draadloze achteruitrijcamera op zonne energie Digitales Rückfahrkamerasystem, drahtlos und solarbetrieben Sistema de cámara de marcha atrás digital solar e inalámbrica Sistema di retrocamera numerico solare e senza fili Sistema de câmera traseira solar e sem fio Zestaw bezprzewodowej, solarnej kamery cofania 12 - 24V ART: 97777 / NO3138...
-
