Inhaltszusammenfassung für ifm ecomatPanel CR1300

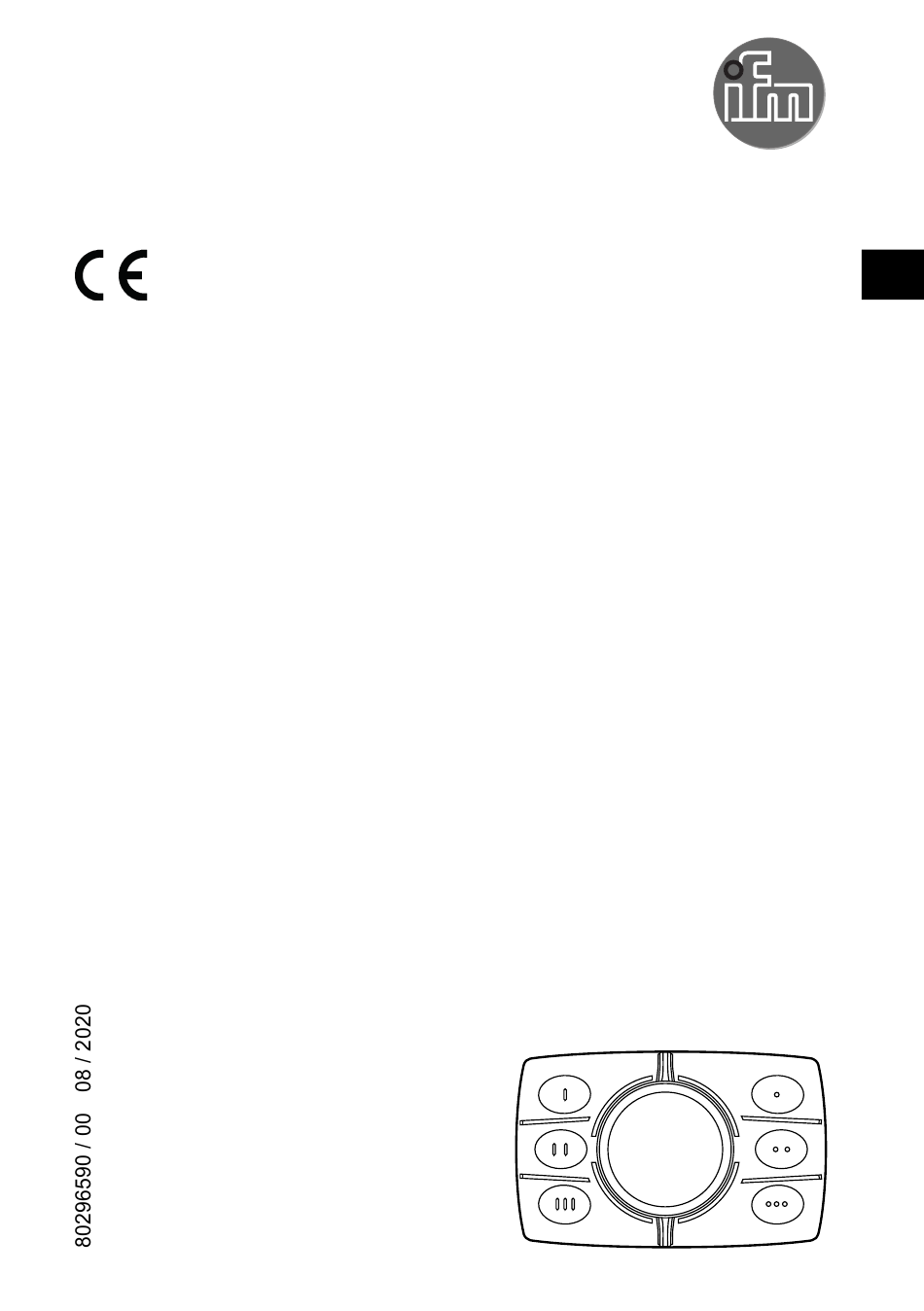

- Seite 1 Bedienungsanleitung ecomatPanel CR1300 CR1301...
-
Seite 2: Inhaltsverzeichnis
ecomatPanel (CR1300 / CR1301) Inhalt 1 Vorbemerkung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3 1�1 Zeichenerklärung �... -
Seite 3: Vorbemerkung
(CR1300 / CR1301) 1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Zeichenerklärung ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich�... -
Seite 4: Sicherheitshinweise
ecomatPanel (CR1300 / CR1301) 2 Sicherheitshinweise ● Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers� Der Sys- temersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen�... -
Seite 5: Bestimmungsgemäße Verwendung
(CR1300 / CR1301) 3 Bestimmungsgemäße Verwendung Das ecomatPanel ist für den Anschluss an die ecomatDisplays vorgesen und eingerichtet� Die Kommunikation erfolgt über die spezielle ifm-Schnittstelle oder über eine freie CAN-Schnittstelle� Die Einbindung in ein System erfolgt über J1939� WARNUNG! Beeinträchtigung der Sicherheitsfunktion >... -
Seite 6: Montage
(CR1300 / CR1301) 5 Montage 5.1 Montagezubehör Das Gerät wird ohne Montagezubehör geliefert� Informationen zum verfügbaren Zubehör unter: www�ifm�com 5.2 Generelle Montagehinweise 5.2.1 Aufnahme für Montagezubehör Die Geräterückseite ist für die Verschraubung von Montagezubehör vorbereitet� 84,8 Aufnahme für Montagezubehör (Geräterückseite) -
Seite 7: 6�2�1 Unbelegte Steckverbinder Verschließen
ecomatPanel (CR1300 / CR1301) Falscher Anschluss kann zur Beschädigung des Gerätes führen� ► Sicherheitshinweise beachten� Der Kurzschluss-/Verpolungsschutz des Gerätes gilt für die Anschlüsse der Betriebsspannung� ► Grundsätzlich alle Versorgungs- und Signalleitungen getrennt führen� ► Versorgungs- und Signalleitungen auf kürzestem Weg vom Gerät wegführen� ►... -
Seite 8: Bedien- Und Anzeigeelemente
ecomatPanel (CR1300 / CR1301) 7 Bedien- und Anzeigeelemente 1: 6 programmierbare Funktionstasten mit RGB-Hinterleuchtung 2: Drehknopf mit Dreh-, Kipp- und Drückfunktion 3: segmentierter LED-Ring (nur CR1301) 8 Betrieb Die Kommunikation ist angelehnt an den CAN SAE J1939 Standard� ● 250 kBaud CAN-Baudrate ●... -
Seite 9: 8�2 Can-Nachrichten Für Den Drehknopf
ecomatPanel (CR1300 / CR1301) CAN-Nachricht (J1939) Beschreibung Wert KeyPad_J1939_I Drive_4 Status Taste 4 0 = Taste nicht gedrückt Byteadresse: Byte 1, Bit 6 1 = Taste gedrückt KeyPad_J1939_I Drive_5 Status Taste 5 0 = Taste nicht gedrückt Byteadresse: Byte 2, Bit 0 1 = Taste gedrückt KeyPad_J1939_I Drive_6 Status Taste 6... -
Seite 10: Wartung, Instandsetzung Und Entsorgung
Example CAN Message ID: Taste 1 Taste 2 16x18FF7587 ifm orange (255 R, 110 G, 0 B) 9 Wartung, Instandsetzung und Entsorgung Das Gerät ist wartungsfrei� ► Da innerhalb des Gerätes keine vom Anwender zu wartenden Bauteile enthal- ten sind, das Gehäuse nicht öffnen� Die Instandsetzung des Gerätes darf nur durch den Hersteller erfolgen�...
