ASD-8 Handbuch
ASD-8
Analoge Audio Schalt- und Summiermatrix
Die ASD-8 ist eine analoge 8 x 8 Schalt- und Summiermatrix im 19"/1 HE Format mit nahezu
unbegrenzten Einsatzmöglichkeiten: als Trenn-, Aufhol-, Summier- oder Verteilverstärker, als
Symmetrierstufe, zur Pegelanpassung/Symmetrierung von Consumer-Geräten oder Summenbildung in
Kommunikations-Systemen.
ASD-8 kommt zum Einsatz bei der professionellen Ton- und Bildproduktion bzw. -übertragung in
Festinstallationen und in transportablen Anlagen oder Ü-Wagen sowie in Beschallungsanlagen.
Alle Audioschnittstellen sind Übertrager symmetrisch und mit XLR Verbindern bestückt. Sie verarbeiten
Pegel bis +22dBu. Eingänge und Ausgänge verfügen über eine Pegeltrimmung von +/-15dB.
Die Speisung erfolgt durch ein externes Netzteil (im Lieferumfang), ein zusätzlicher
Havarieversorgungseingang erhöht die Betriebssicherheit.
Rev. 5
16.04.2009
Dieses Dokument ersetzt frühere Versionen.
Seite 1 von 12
Zähl Elektronik-Tontechnik • Odenthaler Str. 47 • D-51465 Bergisch Gladbach • info@zaehl.com • www.zaehl.com
Distributor (National/International):
sono Studiotechnik GmbH • Haagerstraße 5 • D-81671 München • Tel. +49 89 419671-0 •
sales@sono.de
•
www.sono.de
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Zahl ASD-8

  • Seite 1 ASD-8 Analoge Audio Schalt- und Summiermatrix Die ASD-8 ist eine analoge 8 x 8 Schalt- und Summiermatrix im 19“/1 HE Format mit nahezu unbegrenzten Einsatzmöglichkeiten: als Trenn-, Aufhol-, Summier- oder Verteilverstärker, als Symmetrierstufe, zur Pegelanpassung/Symmetrierung von Consumer-Geräten oder Summenbildung in Kommunikations-Systemen.

  • Seite 2: Inhaltsverzeichnis

    ASD-8 Handbuch Inhalt Wichtige Hinweise ....................3 Lieferumfang......................4 Anschluss ........................5 3.1. Netzteil............................5 3.2. Audio ............................5 Übersicht Frontplatte/Rückplatte................7 Funktionen ........................ 8 5.1. Eingänge ............................8 5.2. Ausgänge .............................8 Blockschaltbild ......................9 Anschlussbelegungen ..................... 10 Technische Daten....................11 Maße und Gewichte ....................12 Rev.

  • Seite 3: Wichtige Hinweise

    ASD-8 Handbuch Wichtige Hinweise Lesen Sie die folgenden Hinweise vor dem Auspacken und der Inbetriebnahme. Weitere Hinweise finden Sie in den folgenden Kapiteln des Handbuchs. Alle Hinweise sind unbedingt zu beachten. Der im Folgenden verwendete Begriff „Gerät“ schließt das mitgelieferte Netzteil ein.

  • Seite 4: Lieferumfang

    ASD-8 Handbuch 1.19. Das Gerät ist RoHS-konform. Entsorgung gemäß WEEE: Dieses Gerät ist eingestuft in die Gruppe der professionellen Geräte zur gewerblichen Nutzung (B2B) im Sinne des ElektroG/WEEE. Gemäß ElektroG §10 Abs. 2 Satz 3 gilt als vereinbart: Die Firma ZÄHL übernimmt die ordnungsgemäße Entsorgung, wenn der Kunde die Ware nach Nutzungsbeendigung auf eigene Kosten zurückliefert.

  • Seite 5: Anschluss

    ASD-8 Handbuch Anschluss 3.1. Netzteil 3.1.1. Verbinden Sie das fest am Netzteil angebrachte Verbindungskabel mit XLR 4pol Kabelbuchse mit einem der als POWER IN bezeichneten XLR 4pol Einbaustecker auf der Geräterückseite. 3.1.2. Verbinden Sie nun das Netzteil mit dem beiliegenden Netzkabel mit einem vorschriftsmäßig geerdeten Netzspannungsanschluss.
  • Seite 6 ASD-8 Handbuch 3.2.2. Ausgänge Die Übertrager symmetrischen Ausgänge liefern Pegel bis +22 dBu. Belegung der XLR-Anschlüsse: XLR Ausgang ASD-8 Aderbezeichnung Pin 2 Signal + / a / heiß Pin 3 Signal - / b / kalt Pin 1 Masse / c / Schirm Für den Fall, dass Sie ein unsymmetrisches Gerät an einen Ausgang anschließen, beschalten sie ihn...

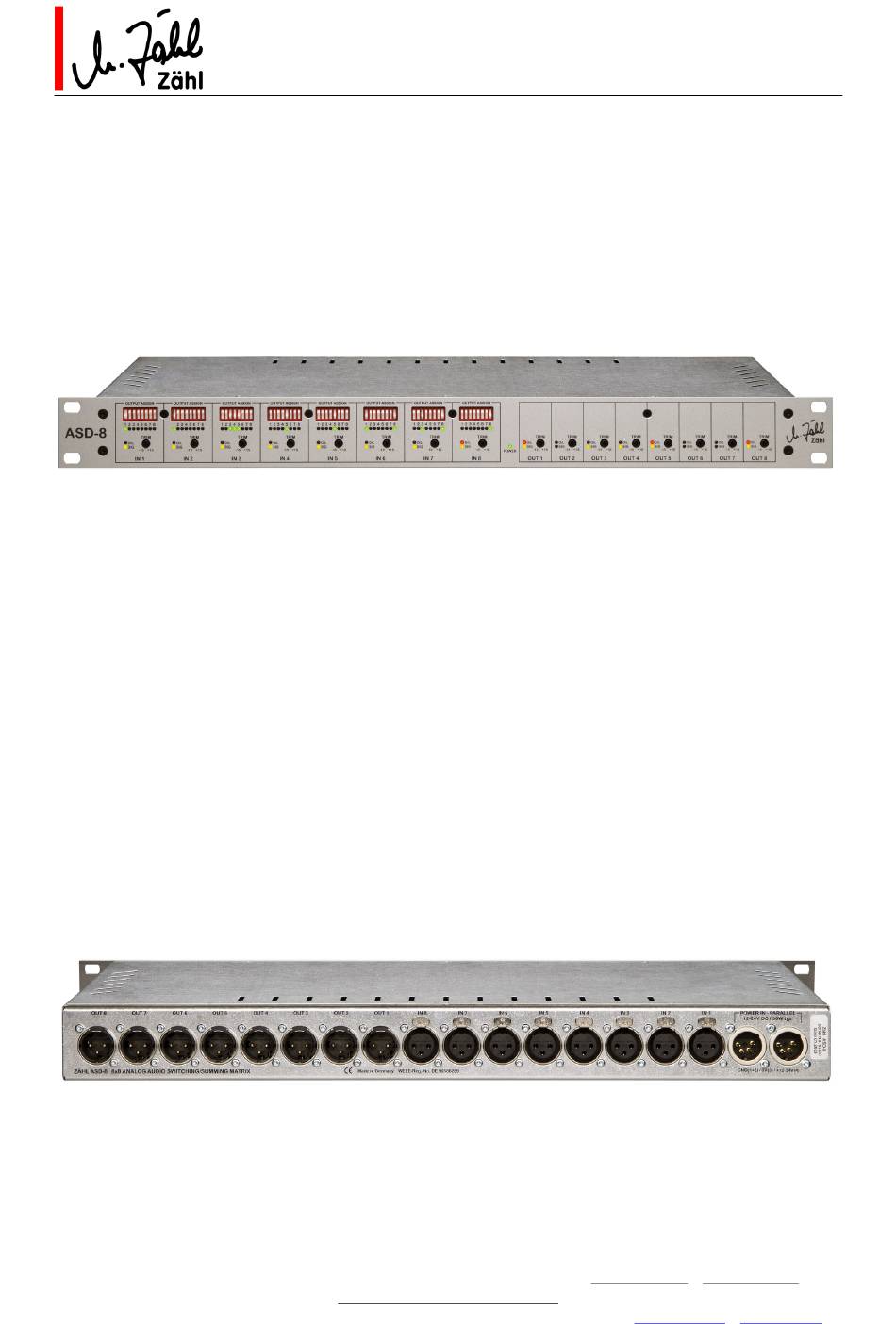

  • Seite 7: Übersicht Frontplatte/Rückplatte

    ASD-8 Handbuch Übersicht Frontplatte/Rückplatte Rev. 5 16.04.2009 Dieses Dokument ersetzt frühere Versionen. Seite 7 von 12 Zähl Elektronik-Tontechnik • Odenthaler Str. 47 • D-51465 Bergisch Gladbach • info@zaehl.com • www.zaehl.com Distributor (National/International): sono Studiotechnik GmbH • Haagerstraße 5 • D-81671 München • Tel. +49 89 419671-0 •...

  • Seite 8: Funktionen

    ASD-8 Handbuch Funktionen 5.1. Eingänge Von den XLR Eingängen „IN 1“ … „IN 8“ auf der Rückplatte gelangen die Audiosignale zu den jeweiligen Eingangssektionen, deren Bedienelemente auf der Frontplatte angeordnet sind: Die OUTPUT ASSIGN Schalterbank dient zum Schalten des Eingangssignals auf beliebige Ausgänge.

  • Seite 9: Blockschaltbild

    ASD-8 Handbuch Blockschaltbild Rev. 5 16.04.2009 Dieses Dokument ersetzt frühere Versionen. Seite 9 von 12 Zähl Elektronik-Tontechnik • Odenthaler Str. 47 • D-51465 Bergisch Gladbach • info@zaehl.com • www.zaehl.com Distributor (National/International): sono Studiotechnik GmbH • Haagerstraße 5 • D-81671 München • Tel. +49 89 419671-0 •...

  • Seite 10: Anschlussbelegungen

    ASD-8 Handbuch Anschlussbelegungen 7.1.1. XLR Buchsen 3-polig, Eingänge (Audio) Pin 1 Masse / Schirm Pin 2 Signal + / heiß Pin 3 Signal - / kalt 7.1.2. XLR Stecker 3-polig, Ausgänge (Audio) Pin 1 Masse / Schirm Pin 2 Signal + / heiß...

  • Seite 11: Technische Daten

    Bemerkung zu „+22 dBu 600 Ω”: Ausgang wird auf +22 dBu ohne Last eingestellt, dann mit 600 Ω belastet 8.4. Power Eingänge, Stromversorgung Zur Versorgung der ASD-8 wird eine geregelte Gleichspannung im Bereich 12V…24V benötigt. Auch bei Spannungsspitzen darf eine Spannung von 27V nicht überschritten werden.

  • Seite 12: Maße Und Gewichte

    ASD-8 Handbuch Maße und Gewichte 9.1. ASD-8 Einheit Gehäuse 19“ 1 HE, eloxiertes Aluminium/verzinktes Stahlblech Maße B x H x T 483 mm x 44,5 mm x 226 mm Stärke der Frontplatte 3 mm Einschubtiefe ab Auflage Frontplatte 222 mm Gewicht ca.
