Inhaltszusammenfassung für Optelec Viva VI-M
- Seite 1 Bildschirmlesegerät Bedienungsanleitung 01.Oktober 2020, Viva Version VI-M...
-
Seite 2: Inhaltsverzeichnis
MEDIZINISCHE KONFORMITÄTSERKLÄRUNG ............5 BESCHREIBUNG ......................5 VIVA VI-M LIEFERUMFANG UND ÜBERBLICK ............6 AUFSTELLEN UND NETZANSCHLUSS DES VIVA VI-M ..........9 ÄNDERN DER DARSTELLUNGSART: MODUS ............13 EINSTELLEN DER VERGRÖßERUNG: GRÖßE ............14 ... -
Seite 3: Zweckbestimmung
Herzlichen Glückwunsch zum Kauf Ihres Viva VI-M. OPTELEC-Produkte bieten Ihnen ein Höchstmaß an Qualität und Komfort. Es handelt sich bei Viva VI-M um ein Medizinprodukt der Klasse 1. Bitte beachten Sie die Hinweise zum richtigen und zweckbestimmten Gebrauch von Viva VI-M in diesem Handbuch. -
Seite 4: Sicherheitshinweise
Verwenden Sie Viva VI-M auf einer stabilen, ebenen Oberfläche wie einem soliden Schreibtisch oder einem Tisch, entsprechend der vorgegeben Maße und Gewicht. Stellen Sie Viva VI-M nicht auf einen instabilen Tisch, Wagen oder Ständer. Er könnte fallen und dabei Schäden am Körper des Benutzers und am Gerät selbst herbeiführen. -
Seite 5: Pflege Des Gerätes
Sie nur dort an, keinesfalls oben am Gerät. Entfernen Sie das Netzkabel und arretieren Sie den Kreuztisch. Pflege des Gerätes Reinigen Sie Viva VI-M, den Monitor oder die Glasabdeckung der Kamera wenn nötig mit einem weichen, trockenen Tuch oder antistatischem Staubtuch. Verwenden Sie keine flüssigen Reiniger. Keine zusätzlichen Methoden der Sterilisation oder Reinigung werden empfohlen oder gefordert. -
Seite 6: Medizinische Konformitätserklärung
Elektromagnetische Verträglichkeit: Die Verwendung von Zubehör und Kabeln die nicht von OPTELEC GmbH freigegeben wurden kann zu erhöhten Emissionen oder verringerter Sicherheit des Viva VI-M führen. Platzierung von Geräten: Viva VI-M sollte nicht direkt neben, über oder unter anderen Geräten verwendet werden Empfindlichkeit gegenüber Störungen. -
Seite 7: Viva Vi-M Lieferumfang Und Überblick

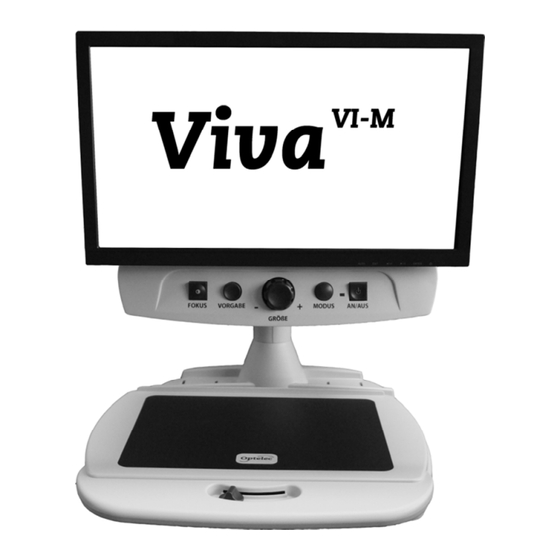

Viva VI-M Lieferumfang und Überblick 1) Kameraeinheit Viva VI-M 7) Beleuchtung EIN / AUS (Schalter an der Unterseite) 2) EIN / AUS Schalter 8) Kreuztisch (Leseschlitten) 3) MODUS, Darstellungsart 9) Feststellmechanismus für Kreuztisch 4) GRÖßE, Vergrößerung 10) Griffmulden zum Tragen 5) VORGABE, Voreinstellung und Übersicht... - Seite 8 Bildschirm Bildschirmhalter...
- Seite 9 Rändel- schrauben Rändelschraubenset und Schraubendreher Y- Netzleitung Standard- Kaltgeräte- Netzleitung Netzgerät Standard-Kaltgeräte-Netzleitung, Y- Netzleitung, Netzgerät...
-
Seite 10: Aufstellen Und Netzanschluss Des Viva Vi-M
Aufstellen und Netzanschluss des Viva VI-M Abbildung 1 Aufstellen der Kameraeinheit Stellen Sie Viva VI-M Kameraeinheit auf eine flache, ebene Ober- fläche wie zum Beispiel einen Tisch oder Schreibtisch, an dem Sie bequem arbeiten können. Achten Sie auf ausreichende seitliche Abstände um den... - Seite 11 Abbildung 3 Festschrauben des Bildschirmhalters Befestigen Sie nun den Bildschirmhalter Bildschirmhalter mit den vier herausgedrehten Schrauben und Unter- legscheiben wie in der Abbildung links zu sehen. Abbildung 4 Festschrauben des Bildschirmes Rändelschrauben Schrauben Sie den Bildschirm mit den vier Rändelschrauben in der gewünschten Höhe fest.
- Seite 12 Abbildungen 5 Leitungen anschließen 1. Verbinden Sie den DVI-Anschluss der Kameraeinheit mit dem DVI-Anschluss des Bildschirms. 2. Verbinden Sie einen Stromanschluss der Y- geteilten Netzleitung mit dem Bildschirm. 3. Verbinden Sie das runde Ende des Netzgeräte abels mit der Anschlussbuchse an der Rückseite der Kameraeinheit.
- Seite 13 Ausschalten drücken Sie diese Taste. Zur Kontrolle leuchtet nach dem Einschalten eine grüne LED- Leuchte. Viva VI-M benötigt einige Sekunden bevor nach dem Einschalten das Gerät und der angeschlossene Bildschirm betriebsbereit sind. Falls die grüne Kontroll-LED oder der Bildschirm nicht leuchten, überprüfen Sie bitte die Netzverbindungen.
-
Seite 14: Ändern Der Darstellungsart: Modus
Ändern der Darstellungsart: MODUS Modus Durch Drücken der MODUS-Taste wechseln Sie zwischen den 7 verschiedenen Darstellungsarten zur Ansicht Ihrer Vorlagen. 1.) Echtfarbdarstellung: realistische Darstellung in natürlichen Farben 2.) Graustufen: realistische Darstellung in Grauwerten 3.) Positiv-Modus: weißer Hintergrund mit schwarzer Schrift, Kontrast wird verstärkt 4.) Negativ-Modus: schwarzer Hintergrund mit weißer Schrift, Kontrast wird verstärkt... -
Seite 15: Einstellen Der Vergrößerung: Größe
Einstellen der Vergrößerung: GRÖßE Vergrößerung Sie können die Vergrößerung durch Drehen des Drehknopfes an der Vorderseite des Bedienfeldes einstellen. Größer = nach rechts, im Uhrzeigersinn, drehen Kleiner = nach links, gegen den Uhrzeiger, drehen. Es gibt 16 Vergrößerungsstufen. Die jeweilige Vergrößerungsstufe wird beim Einstellen oben links am Monitor angezeigt. -
Seite 16: Autofokus An / Aus: Fokus
Der Übersichtsmodus kann Ihnen helfen, schnell etwas Gewünschtes aufzufinden. Drücken und halten Sie die VORGABE-Taste. Viva VI-M wird die Vergrößerung stark reduzieren um Ihnen ein breites Blickfeld zur Übersicht zu geben. In der Mitte des Bildschirms erscheint eine Orientierungshilfe I - - + - - I Verschieben Sie den Teil Ihres Lesestoffes oder des Gegenstandes den Sie sich ansehen wollen in den „Zielbereich“... -
Seite 17: Ein- / Ausschalten Der Beleuchtung
Ein- / Ausschalten der Beleuchtung Viva VI-M ist mit einer ausschaltbaren Beleuchtung ausgestattet. Dieser Schalter befindet sich ganz links an der Unterseite des Bedienfeldes und ist mit “LIGHT“ beschriftet. Die Beleuchtung dient der Erhellung Ihrer Lesevorlagen, damit die Kamera Ihres Lesegerätes bei ungünstigen Lichtverhältnissen Ihre Lesevorlage aufnehmen kann. -
Seite 18: Technische Daten
Technische Daten Gerätemaße: 48 x 61 x 52 cm (B x H X T) Gewicht: 14 kg Zulässige Temperaturbereiche Zur Benutzung: 10° - 40° Zur Lagerung: 0° - 50° Stromversorgung Netzteil: Eingang: 100-240 VAC, 50-60Hz Ausgang: 5VDC, 4A Vergrößerung (bei 49cm (19“) Bildschirm: 16 Stufen 3,1 bis 74-fach, 2 feste Vergrößerungen direkt anwählbar Autofokus: abschaltbar Darstellungsarten... -
Seite 19: Sachmangel Und Garantiebestimmungen
Kennzeichen und Entsorgung CE-Kennzeichnung Die CE-Kennzeichnung wurde vom Hersteller in den USA vorgenommen. Viva VI-M wird von OPTELEC in die EU importiert und erfüllt die Gesetze und technischen Regeln in der EU. Entsorgung und Recycling Korrekte Entsorgung dieses Produkts (Elektromüll). (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit... -
Seite 20: Kontaktinformationen
Kontaktinformationen Ihr Ansprechpartner in Deutschland ist Ihr Fachhändler oder die OPTELEC GmbH. Bitte wenden Sie sich zunächst an Ihren Fachhändler, da er Sie vor Ort betreuen kann. Wir beantworten über Ihren Fachhändler hinaus gerne Ihre Fragen. Fachhändler: OPTELEC GmbH Fritzlarer Strasse 25 34613 Schwalmstadt Tel.: 06691 9617-0...
