Inhaltszusammenfassung für KOLLER HDW/1
- Seite 1 Traktor-Öldruck-Waage HDW/1 Waage HDW/1 Koller GmbH www.pic-messtechnik.de 1/15...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Konzept………………………………………………………….……3 Eigenschaften…………………………………………………….…4 Einbau…………………………………………………………….…..5 Tastatur / die wichtigsten Funktionen…………………………..7 Sonder-Funktionen…………………………………………..……13 Waage HDW/1 Koller GmbH www.pic-messtechnik.de 2/15... -
Seite 3: Konzept

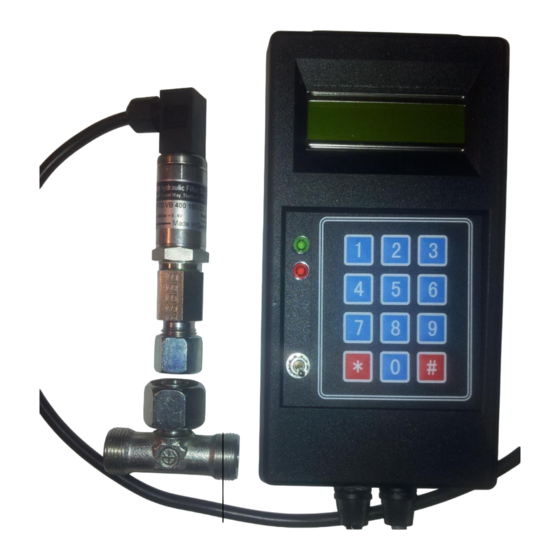

1) Konzept Die Waage HDW/1 ermittelt ein Gewicht über den Öldruck in einem Hydraulikzylinder. Dazu wird einfach in die Hydraulik-Zuleitung über ein T-Stück der mitgelieferte Drucksensor angeschlossen. Dies kann vielseitig an einem Schlepper an verschiedenen Punkten erfolgen: - Frontlader - Frontkraftheber - Heckkraftheber - Hydraulikanschluss für Kipper... -
Seite 4: Eigenschaften
Frontlader an Frontkraftheber an Heckkraftheber auf Kipper oder sonstiger Messpunkt An jedem Messpunkt muss mit dem verwendeten Werkzeug eine einmalige Kalibrierung vorgenommen werden. Später kann dann auch ein Werkzeugwechsel durch die Tarafunktion verrechnet werden. Waage HDW/1 Koller GmbH www.pic-messtechnik.de 4/15... -
Seite 5: Einbau
Das Terminal muss über einen Stecker mit dem 12V Bordnetz verbunden werden. Bei Problemen können Sie sich auch an Ihre Werkstatt oder per Mail an uns wenden. (kollergmbh@gmx.de) Beispiel für den Einbau in die Frontlader-Druckleitung Waage HDW/1 Koller GmbH www.pic-messtechnik.de 5/15... - Seite 6 Beispiel für den Einbau in die Heckhydraulik-Druckleitung Waage HDW/1 Koller GmbH www.pic-messtechnik.de 6/15...
-
Seite 7: Tastatur / Die Wichtigsten Funktionen
Temperatur ständig gemessen. Bei Überschreitung von 48°C erfolgt ein Warnhinweis durch Blinken der Anzeige mit einem Hinweistext. Das Gerät muss dann abgeschaltet werden. <-Cursor: mit Drücken der #-Taste wird die Funktion dieser Zeile ausgeführt Text-Zeile_1 < Text_Zeile_2 Waage HDW/1 Koller GmbH www.pic-messtechnik.de 7/15... -
Seite 8: Anleitung Für Die Wichtigsten Funktionen
Messpunkte verwalten / Kalibrieren nötig, wenn noch nicht Wiegen kalibriert Messpunkt aus Liste für das Wiegen Messp.auswaehl. wählen auswählen Hinzufügen, Ändern, Löschen Messp.verwalten< Hinzufügen / Kalibrieren Messp. neu/aend< Messp. loeschen Messp. anlegen Kalibrieren Messp. aendern < Waage HDW/1 Koller GmbH www.pic-messtechnik.de 8/15... - Seite 9 Frontlader-hoch ausgewählt 37,1[bar] kg ? Kalibrierung mit mindestens 2 Gewichten (0 kg und >0 kg) 37,1[bar] kg ? 37,1bar wurde erfasst Kalibriervorgang mit*-Taste beenden mit *-Taste zurück zu Hauptmenu Messpunkte Wiegen < Wiegen auswählen Waage HDW/1 Koller GmbH www.pic-messtechnik.de 9/15...
- Seite 10 < NETTO wiegen Gewicht Gewicht-Mittelwert Kg : 0 / 0 TARA[bar]: 52.7 Bar: 52,3 # druecken Summierfunktion mit #-Taste Summe/Z bar /1 52 Nr der Summierung (bei mehr als 20 Summierungen wird – angezeigt) Waage HDW/1 Koller GmbH www.pic-messtechnik.de 10/15...
- Seite 11 5 Gewichte erfasst werden. Der Frontlader z.B. wird in die Wiegestellung gebracht und es werden dann 2 Gewichte erfasst Gewicht 1: 0 kg Gewicht 2: möglichst groß, z.B. 200kg oder mehr max. 3 weitere Gewichte Waage HDW/1 Koller GmbH www.pic-messtechnik.de 11/15...
- Seite 12 Saatkombination Heckhydraulik mit Saatkombination Heckhydraul. Heckhydraulik ohne bestimmtes Gerät Heckhydr.-2 Heckhydraulik ohne bestimmtes Gerät Kipper_1 Öldruck für Kipper 1 Kipper_2 Öldruck für Kipper 2 Kipper_3 Öldruck für Kipper 3 Kipper_4 Öldruck für Kipper 4 Waage HDW/1 Koller GmbH www.pic-messtechnik.de 12/15...
-
Seite 13: Sonder-Funktionen
5) Sonder-Funktionen Das folgende Bild zeigt die gesamt Menu-Struktur. Die grün gefärbten Funktionen sind die Hauptfunktionen und wurden bereits beschrieben. Start Messpunktverw Wiegemenu Systemmenu altung TARA NETTO Messpunkt Messpunkte Messpunkt Ändern/ löschen anzeigen hinzufügen Kalibrieren Waage HDW/1 Koller GmbH www.pic-messtechnik.de 13/15... -
Seite 14: Messpunkt Hinzufügen
#-Taste Anzeige des Alphabets. Mit 0/1-Taste Buchstabe wählen abcdEfghijklmnop Aktueller Buchstabe ist Groß-geschrieben kipp_ Mit #-Taste Buchstabe holen Mit *-Taste letztes Zeichen löschen Mit ##-Tasten Text übernehmen Mit **-Tasten abbrechen Kipper Ok? #=ja *=nein Waage HDW/1 Koller GmbH www.pic-messtechnik.de 14/15... -
Seite 15: System Menu
Eine bestimmte Gewicht/Druck-Zuordnung der aktuellen Mess-Stelle kann gelöscht werden (Auswahl mit Nummer Nr) EEPROM löschen:alle Mess-Stellen löschen (Vorsicht !!!) Nach dem Löschen werden die Standard-Mess-Stellen wieder angelegt, die Kalibierdaten sind aber weg. Waage HDW/1 Koller GmbH www.pic-messtechnik.de 15/15...
