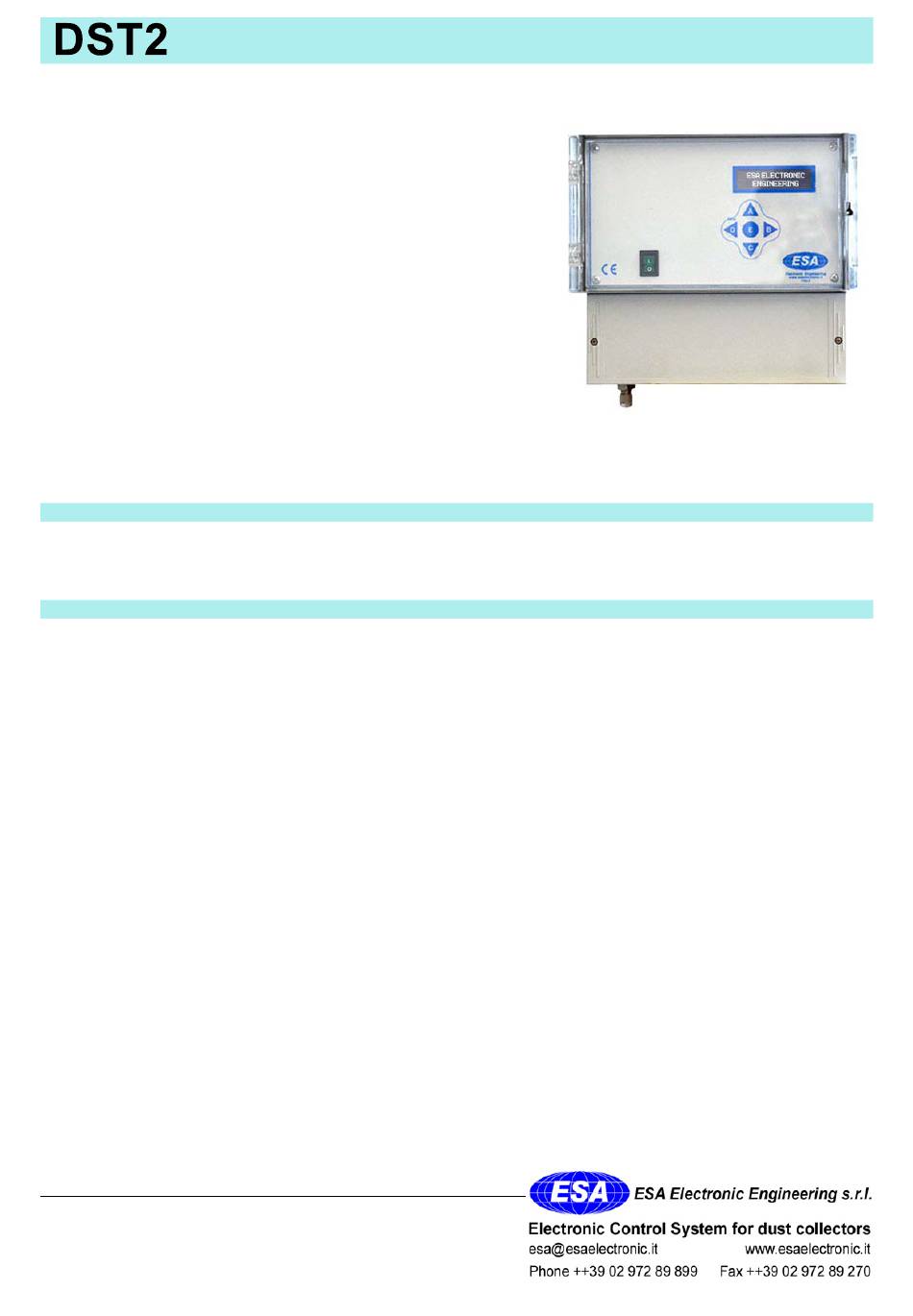

1.1 BESCHREIBUNG
Gerät das zur Anzeige und Kontrolle des Signals des TC-Triboelektrischen Fühlers zur Messung des Staubungsgrad in Rohre, wo
Gas enthalten ist, aufgebaut ist.
Differenzdrucks zwischen zwei Punkten.
2.1 STANDARDMERKMALE
A1d
Max. und Min. Alarme an einem einzigen Relais (K1)
AL1
Alarm Relaiskontakte öffnen
C10
Threshold dP Anlage Ein/Aus
C13_10
dP-Vollbereich 10.00 kPa = 100.0 mbar = 1012 mmH2O.
C3
Differenzdruck-Anzeige von internem Sensor (max 10kPa)
C7c1
Alarm min. dP. Alarmierter Kontakt offen. Automatische Rücksetzung
C7d1
Alarm max dP. Alarmierter Kontakt offen. Automatische Rücksetzung
C8
Einstellung dP-Null-Anzeige
D11c
Emissionskontrolle mittels TRIBO-CHECK Fühler.
D12
Aktivierungsverzögerung für TC-Hochemissionsalarm
D12a1
Voralarm für Hochemission. Alarmierter Kontakt offen. Automatische Rücksetzung
D12b1
Alarmschwelle Hochemissionen. Alarmierter Kontakt offen. Automatische Ruecksetzung
D14c
Betriebsstundenzähler
D17
Einstellung Null-Anzeige TC-Fühlers (-9÷9 Punkte)
D18
Einstellung Anzeige der Emissionen in mg/m3
D19
Zeit durchschnittlicher Lektuere TC-Fuehler
D20
Lektuere Signal TC-Fuehler in mA
DPa
Verbindung 6x4 RILSAN
SL
Mehrsprachiges Display
Code:
DST2
DOKUMENTATION GENERIC. DOKUMENTATION SPEZIFISCH ANGEBRACHT UM DIE STEUERUNG
KONTROLLE DER STAUBEMISSIONEN UND DIFFERENZDRUCK
Inhaltsverzeichnis
Inhaltszusammenfassung für ESA DST2
- Seite 1 Alarmschwelle Hochemissionen. Alarmierter Kontakt offen. Automatische Ruecksetzung D14c Betriebsstundenzähler Einstellung Null-Anzeige TC-Fühlers (-9÷9 Punkte) Einstellung Anzeige der Emissionen in mg/m3 Zeit durchschnittlicher Lektuere TC-Fuehler Lektuere Signal TC-Fuehler in mA Verbindung 6x4 RILSAN Mehrsprachiges Display Code: DST2 DOKUMENTATION GENERIC. DOKUMENTATION SPEZIFISCH ANGEBRACHT UM DIE STEUERUNG...
- Seite 2 2.2 STANDARDMERKMALE Code Beschreibung Max. und Min. Alarme an einem einzigen Relais (K1) Der min. und max. dP-Alarm betätigt dasselbe Relais. Der Bildschirm beschreibt den Alarmtyp näher. Alarm Relaiskontakte öffnen Die Relaiskontakte Signalisieren des Vorhandenseins von Alarmsituationen sind in der Abwesenheit der Energieerzeugung oder in Gegenwart eines Alarmzustandes offen.
- Seite 3 2.2 STANDARDMERKMALE Code Beschreibung D14c Betriebsstundenzähler Bei Set up es ist möglich die Betriebszeit zu visualisieren. Das Zählen ist immer aktiv in betrieb und stoppt automatisch in Set up. Einstellung Null-Anzeige TC-Fühlers (-9÷9 Punkte) Bei Setup Funktion 21 ist es moeglich, die Null-Anzeige des Signals des TC-Fuehlers zu korrigieren. Bei dieser Setup- Funktion wird es der Ist-Wert des TC-Fuehlers angezeigt und, bei Anlage Stopp und in Abwesenheit von Pulvern, falls die Anzeige anders als 00 mg/m3 waere.
-
Seite 4: Technische Merkmale
3.1 INSTALLATIONSHINWEISE UND SICHERHEIT Schützen Sie das Gehäuse gegen die unmittelbare Sonneneinstrahlung. Bringen Sie das Gerät nicht in der Nähe von Hitzequellen oder Erzeugern elektromagnetischer Felder an. Schließen sie es nicht gemeinsam mit Motoren oder anderen rauscherzeugende Geräten an. Ausstattung nicht Sicherheit. Befestigen Sie das Gehäuse min. - Seite 5 5.1 PARAMETERINSTELLUNG IM SET MODE (SETUP) SETUP / DISPLAY BESCHREIBUNG Range Code Default SPRACHAUSWAHL Mehrsprachiges Display DEUTSCH REG. dP-NULL Einstellung dP-Null-Anzeige 0.00 0.00 kPa MIN dP-ALARM Min. dP-Alarmschwelle 0.01÷9.99 C7c1 OFF C7c1 OFF kPa MAX. dP ALARM Max. dP-Alarmschwelle. 0.01÷9.99 C7d1 3.00 C7d1 3.00 kPa h IN BETRIEB Betriebsstundenzähler...
-
Seite 6: Parameterinstellung Im Set Mode (Setup)
5.1 PARAMETERINSTELLUNG IM SET MODE (SETUP) SETUP / DISPLAY BESCHREIBUNG Range Code Default LEKTÜRE TC Lektüre TC auf Display während des Testes für Tarierung in mg/m3 1 ÷ 99 001 mg/m3 Drücken Sie D und B. Sehen D18 REELLE EMISS. Wirkliche Ausstellung während des Testes für Tarierung in mg/m3 1 ÷... - Seite 7 6.1 DISPLAYANZEIGEN IN BETRIEB DISPLAY BESCHREIBUNG Code 1.23 kPa Differenzdruck-Anzeige 010 mg/m³ D11c Anzeige TC-Fühler Tastatursperre (Optionen auf anfrage) System in Betrieb. (dP > Set 05) System aus (dP < Set 05) 7.1 INFORMATION UND ALARM AM DISPLAY DISPLAY BESCHREIBUNG SCHWEL.
-
Seite 8: Information Und Beratung Am Display
8.1 INFORMATION UND BERATUNG AM DISPLAY... - Seite 9 9.1 SCHALTPLAN...
- Seite 10 10.1 PLATINE GRÖßE...
-
Seite 11: Gehäuseabmessungen
11.1 GEHÄUSEABMESSUNGEN... -
Seite 12: Problemlösungen
12.1 PROBLEMLÖSUNGEN FEHLER MÖGLICHE URSACHE LÖSUNG Anzeige leuchtet nicht. Sicherung durchgebrannt. Bitte Sicherung auf der Versorgungsseite prüfen. Versorgungsspannung. Übereinstimmung der Spannung mit der des Gerätes überprüfen (Klemmen 1 und 2). Erfassung des TC-Sensor fehlerhaft TC probe connection. Überprüfen Sie die Verkabelung zwischen dem Temperaturfühler und dem TC probe dirty. - Seite 13 Name des Herstellers / Company name: ESA Electronic Engineering Anschrift des Herstellers / Postal address: Via Kennedy, 28 PLZ und Stadt / Postcode and City: 20010 Mesero (MI) Telefon / Telephone: +39 02 979 89 899 E-Mail adresse / E-Mail address: esa@esaelectronic.it...
