EUCHNER CEM-C60 Betriebsanleitung

Betriebsanleitung
Variable Magnetzuhaltung CEM-C60
Bestimmungsgemäßer Gebrauch
Zuhaltemagnete und Betätiger der Baureihe CEM‑C60
werden in Kombination mit einem Sicherheitsschalter
der Baureihen CES‑C04 oder CES‑C07 betrieben. In
dieser Kombination ist der CEM‑C60 eine Verriege‑
lungseinrichtung mit elektromagnetischer Zuhaltung
ohne Zuhaltungsüberwachung (Bauart 4). Die Codie‑
rungsstufe ist abhängig vom verwendeten Sicherheits‑
schalter (Unicode‑ oder Multicode‑Auswertung). Die
Kombination darf nicht als Zuhaltung für den Perso‑
nenschutz nach EN ISO 14119 eingesetzt werden.
In Verbindung mit einer beweglichen trennenden
Schutzeinrichtung und der Maschinensteuerung
verhindert dieses System, dass gefährliche Maschi‑
nenfunktionen ausgeführt werden, solange die Schutz‑
einrichtung geöffnet ist. Wenn die Schutzeinrichtung
während der gefährlichen Maschinenfunktion geöffnet
wird, wird ein Stoppbefehl ausgelöst.
Das bedeutet:
Einschaltbefehle, die eine gefährliche Maschinen‑
f
funktion hervorrufen, dürfen erst dann wirksam wer‑
den, wenn die Schutzeinrichtung geschlossen ist.
Das Öffnen der Schutzeinrichtung löst einen Stopp‑
f
befehl aus.
Das Schließen einer Schutzeinrichtung darf kein
f
selbstständiges Anlaufen einer gefährlichen
Maschinenfunktion hervorrufen. Hierzu muss ein
separater Startbefehl erfolgen. Ausnahmen hierzu
siehe EN 12100 oder relevante C‑Normen.
Vor dem Einsatz ist eine Risikobeurteilung an der Ma‑
schine durchzuführen, z. B. nach folgenden Normen:
EN ISO 13849‑1
f
EN ISO 12100
f
IEC 62061
f
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, beispielsweise nach folgenden
Normen:
EN ISO 13849‑1
f
EN ISO 14119
f
EN 60204‑1
f
Wichtig:
Der CEM‑C60 darf nur mit Sicherheitsschaltern
f
der Systemfamilie CES‑C04 oder CES‑C07
betrieben werden (siehe Bild 4 Kombinationsmög-
lichkeiten auf Seite 3).
Der Sicherheitsschalter darf nur in Verbindung mit
f
dem dafür vorgesehenen Betätiger von EUCHNER
betrieben werden. Bei Verwendung von anderen
Betätigern oder anderen Anschlussbauteilen
übernimmt EUCHNER keine Gewährleistung für
die sichere Funktion.
Der Anwender trägt die Verantwortung für die
f
Einbindung des Geräts in ein sicheres Gesamtsys‑
tem. Dazu muss das Gesamtsystem z. B. nach
EN ISO 13849‑2 validiert werden.
Für den bestimmungsgemäßen Gebrauch sind die
f
zulässigen Betriebsparameter einzuhalten (siehe
technische Daten).
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts.
Der erreichbare PL hängt von dem verwendeten
f
Sicherheitsschalter ab.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge‑
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs‑
ausschluss und dem Verlust der Gewährleistung.
Allgemeine Sicherheitshinweise
Sicherheitsschalter erfüllen Personenschutzfunktio‑
nen. Unsachgemäßer Einbau oder Manipulationen kön‑
nen zu tödlichen Verletzungen von Personen führen.
Prüfen Sie die sichere Funktion der Schutzeinrichtung
insbesondere
nach jeder Inbetriebnahme
f
nach jedem Austausch einer Systemkomponente
f
nach längerer Stillstandszeit
f
nach jedem Fehler
f
Unabhängig davon sollte die sichere Funktion der
Schutzeinrichtung in geeigneten Zeitabständen als Teil
des Wartungsprogramms überprüft werden.
Alle technischen Daten zum jeweiligen Sicherheits‑
schalter (CES‑C04/CES‑C07) entnehmen Sie bitte der
jeweiligen Betriebsanleitung. Abweichende Informati‑
onen finden Sie in den technischen Daten.
WARNUNG
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulationen). Sicherheitsbauteile
erfüllen eine Personenschutzfunktion.
Sicherheitsbauteile dürfen nicht überbrückt,
f
weggedreht, entfernt oder auf andere Weise
unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver‑
ringerung der Umgehungsmöglichkeiten nach
EN ISO 14119:2013, Abschn. 7.
Der Schaltvorgang darf nur durch speziell dafür
f
vorgesehene Betätiger ausgelöst werden.
Stellen Sie sicher, dass kein Umgehen durch
f
Ersatzbetätiger stattfindet (nur bei Multicode‑
Auswertung). Beschränken Sie hierzu den Zugang
zu Betätigern.
Montage, elektrischer Anschluss und Inbetriebnah‑
f
me ausschließlich durch autorisiertes Fachperso‑
nal mit folgenden Kenntnissen:
‑ spezielle Kenntnisse im Umgang mit Sicher‑
heitsbauteilen
‑ Kenntnis der geltenden EMV‑Vorschriften
‑ Kenntnis der geltenden Vorschriften zur Arbeits‑
sicherheit und Unfallverhütung.
Funktion
Die variable Magnetzuhaltung CEM-C60 besteht
aus Zuhaltemagnet, Sicherheitsschalter und
Betätiger und ist nur in bestimmten Kombinati-
onen funktionsfähig (siehe Kombinationsmög-
lichkeiten).
Der Sicherheitsschalter überwacht die Stellung von
beweglichen trennenden Schutzeinrichtungen. Beim
Heranführen/ Entfernen des Betätigers aus dem
Ansprechbereich werden die Sicherheitsausgänge
ein‑/ausgeschaltet.
Zusätzlich besitzen CEM‑Zuhaltemagnete einen
Elektromagnet zum Erzeugen der Zuhaltekraft. Die
Zuhaltung wird nicht überwacht (Zuhaltung für den
Prozessschutz).
Ausführung mit Remanenz
Die Zuhaltung wird aktiviert, sobald die Steuerspan‑
nung U anliegt (Arbeitsstromprinzip).
CM
Nach dem Abschalten des Magnets bleibt ein gerin‑
ger Restmagnetismus erhalten. Dieser baut sich mit
der Zeit ab. Bei geöffneter Schutztür erfolgt dieser
Vorgang schneller, als bei geschlossener Schutztür.
Ausführung mit Remanenz und
Permanentmagnet
Bei dieser Ausführung ist ein Permanentmagnet im
CEM‑Zuhaltemagnet eingebaut.
Die Zuhaltung wird aktiviert, sobald die Steuerspan‑
nung U anliegt (Arbeitsstromprinzip). Nach dem
CM
Abschalten des Elektromagneten wirkt zwischen CEM‑
Zuhaltemagnet und der Magnetgegenplatte des CEM‑
Betätigers die Anzugskraft des Permanentmagneten.
1
LED
Der CEM‑C60 besitzt eine integrierte LED.
Die LED leuchtet, wenn Spannung am Magnet anliegt.
Montage
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig‑
nete Umgebungsbedingungen
CEM‑C60 und Betätiger dürfen als Anschlag ver‑
f
wendet werden. Beachten Sie dabei die max. zu‑
lässige Aufprallenergie (siehe technische Daten).
Beim Öffnen der Schutztür muss der Betätiger
f
frontal vom Zuhaltemagneten weggeführt werden
(siehe Bild 1).
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2
f
und 5.3, zur Befestigung des Sicherheitsschalters
und des Betätigers.
Beachten Sie EN ISO 14119:2013, Abschnitt 7,
f
zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung
± 4°

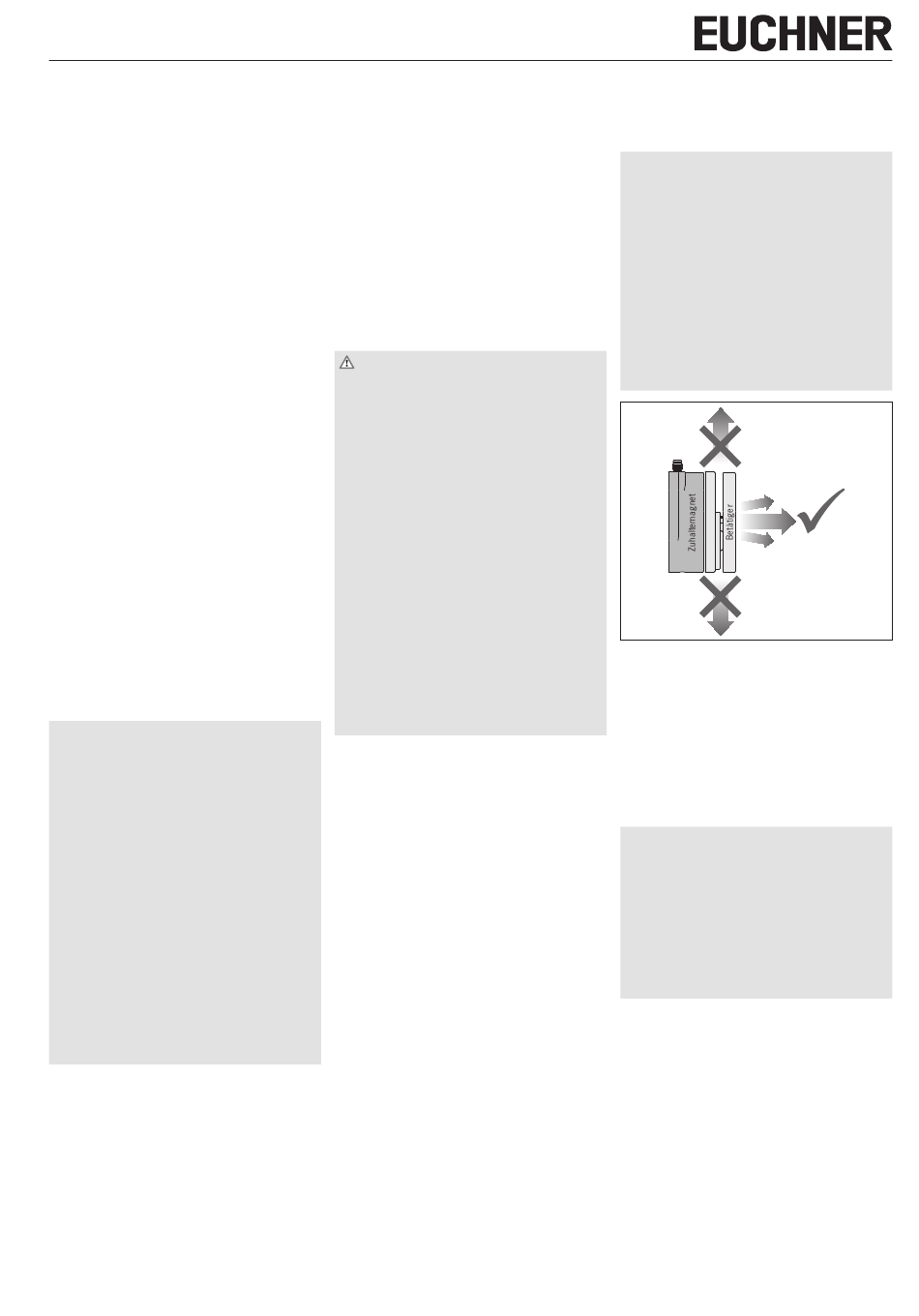

Bild 1: Anfahrrichtung
Schutz vor Umgebungseinflüssen
Verschmutzungen auf den Oberflächen von Zuhalte‑
magnet und Betätiger können die Haftkraft und die
Zuhaltekraft reduzieren. Reinigen Sie die Oberflächen
in regelmäßigen Abständen.
Bei Lackierarbeiten den Zuhaltemagnet, den Betätiger
und das Typenschild abdecken!
Elektrischer Anschluss
HINWEIS
Alle elektrischen Anschlüsse müssen entwe‑
f
der durch einen Sicherheitstransformator nach
IEC EN 61558‑2‑6 mit Begrenzung der Ausgangs‑
spannung im Fehlerfall oder durch gleichwertige
Isolationsmaßnahmen vom Netz isoliert werden.
Bei Verwendung einer gemeinsamen Spannungs‑
f
versorgung sind alle an der Spannungsversorgung
angeschlossenen induktiven und kapazitiven
Lasten (z.B. Schütze) mit entsprechenden Ent‑
störgliedern zu beschalten.
Anschlussbelegung siehe Bild 3.
Ausführliche Informationen entnehmen Sie der
f
Betriebsanleitung des verwendeten Sicherheits‑
schalters.
