Venset TS700A Montageanleitung

Elektrischer tv lift
Vorschau ausblenden

Inhaltsverzeichnis

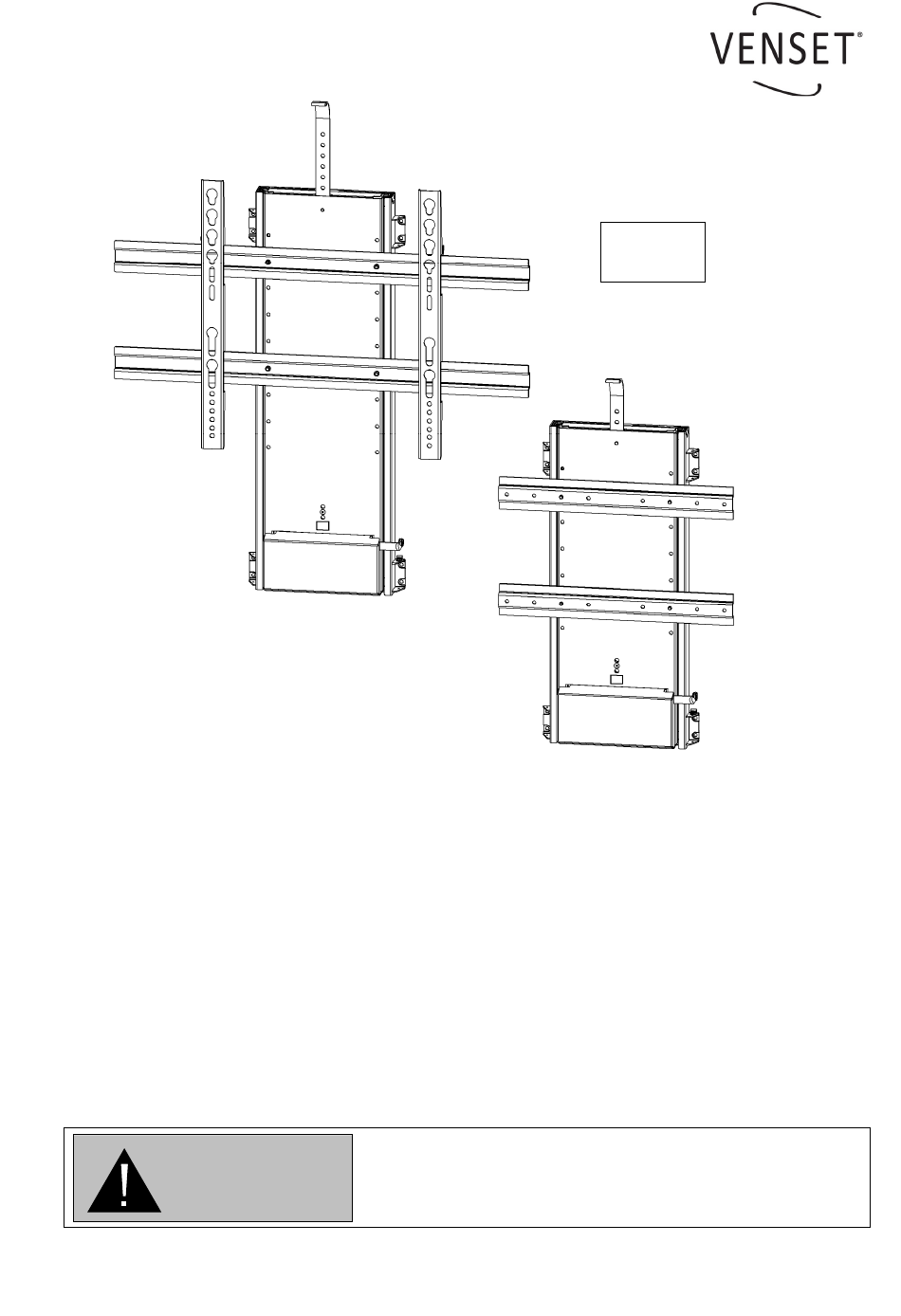

Ele k tr ischer TV Lift, TS700A & TS1000A
TS1000A
Montageanleitung
INHALT :
WARNUNG
WARNUNG: EIN NICHTBEACHTEN DER MONTAGE-,
SICHERHEITS-, UND WARNHINWEISE IN BEZUG AUF
DIE VERWENDUNG DES PRODUKTS, KANN ZU
SCHWEREN KÖRPERLICHEN VERLETZUNGEN FÜHREN.
1
Min.
Belastung
5 kg
TS700A
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Venset TS700A

Inhaltszusammenfassung für Venset TS700A

  • Seite 1: Inhaltsverzeichnis

    Ele k tr ischer TV Lift, TS700A & TS1000A Min. Belastung 5 kg TS1000A TS700A Montageanleitung INHALT : 1. Wichtige Sicherheitshinweise 2. Spe zifikationen und Hauptmaße 3 . Lieferumfang 4 . Installation 5. Gebrauchsanweisung, Funk-Remote-System 6. Einstellmöglichkeiten für den Betrieb des Lifts 7 .

  • Seite 2: Wichtige Sicherheitshinweise

    Ele ktrischer TV Lift, TS700A & TS1000A 1. Wichtige Sicherheitshinweise ACHTUNG: Bevor Sie mit der Installation auf Seite 6 beginnen, lesen und befolgen Sie die Warnungen und Sicherheitshinweise auf dieser Seite. WARNUNG! KEIN SPIELZEUG! WARNUNG! KINDER DÜRFEN DEN LIFT NICHT BEDIENEN! Beachten Sie die folgenden Sicherheitsanweisungen, um den Lift vor möglichen Schäden zu schützen und...

  • Seite 3: Spezifikationen Und Hauptmaße

    Ele k tri scher TV Lift, TS700A & TS1000A 2. Spezifikationen und Hauptmaße Material u nd Gewicht : St ahl , schwarz, Gewicht ~ TS 700A 17 kg / TS 1000A 23 kg Tragkraft : 65 kg (b ei S tandard -I nstallation) 29 kg (w enn der Lift kopfüber installiert wird)
  • Seite 4 Ele ktrischer TV Lift, TS700A & TS1000A Hauptmaße , TS1000A [mm]: VESA, TS1000A: 600x400, 600x200, 600x100 400x400, 400x200, 400x100 300x300, 200x200, 200x100...

  • Seite 5: Lieferumfang

    Ele ktrischer TV Lift, TS700A & TS1000A 3. Lieferumfang Hubeinheit ( #1 ) Klappenöffner ( #2 ) Lift Halter ( #3 ) VESA Halterung ( #4 ) ( nur bei TS1000A ) Funkmodul ( #5 ) Fernbedienung ( #6 ) Netzstecker, länderabhängig ( #7 )

  • Seite 6: Installation

    VESA Aufnahme Ihr Fernseher hat. Bei einer VESA Aufnahme von 200x200 mm und 200x100 mm ist keine zusätzliche VESA Halterung ( #4 ) erforderlich. Dem Modell TS700A liegen Lifthalter bei ( #3 ). Schrauben Sie den Lift Halter durch die Gewindebohrungen am Lift fest*.
  • Seite 7 Ele k tri scher TV Lift, TS700A & TS1000A 6 ) Positionieren Sie den Kippschalter ( #9 ) an der gewünschten Stelle. Es ist gegebenenfalls nötig, ein Loch mit 30mm Durchmesser in die Installationsoberfläche (z.B. das Möbelstück) zu schneiden und den Schalter hineinzudrücken. Achten Sie darauf, dass überschüssige Kabel den beweglichen Teilen des Lifts nicht zu nah kommen.

  • Seite 8: Gebrauchsanweisung, Funk-Remote-System

    Überprüfen Sie alle Steckverbindungen Überprüfen Sie, ob die blaue LED am Funkempfänger leuchtet Setzen Sie den Empfänger zurück und nehmen eine neue Codierung vor Testen Sie den Lift mit dem externen Kippschalter Wenden Sie sich an den VENSET Support unter www.venset.com - “support”...

  • Seite 9: Einstellmöglichkeiten Für Den Betrieb Des Lifts

    Ele k tri scher TV Lift, TS700A & TS1000A 6. Einstellmöglichkeiten für den Betrieb des Lifts Das Remote-System verfügt über vier einstellbare “Jumper” in der Remote- Empfänger-Box. Die Jumper verbinden jeweils zwei Pins auf der Platine und können angehoben und neu positioniert (“links” oder “rechts”) oder entfernt werden.

  • Seite 10: Einklemmschutz-Funktion & Auto-Reverse-Funktion (Asar)

    Ele ktrischer TV Lift, TS700A & TS1000A 7. Einklemmschutz-Funktion & Auto-Reverse-Funktion (ASAR) Die Voreinstellung der ASAR Funktion ist = OFF. Auf Seite 9 finden Sie Anweisungen, wie Sie die Einstellung auf ‘ON’ setzen, falls diese benötigt wird. Die Einklemmschutz-Funktion beeinhaltet die Auto-Reverse-Funktion. Sobald die Funktion am Lift auf ‘ON’...

  • Seite 11: Einstellung Hublänge

    Ele k tri scher TV Lift, TS700A & TS1000A 8. Einstellung Hublänge Einfahrstopp einstellen : Sie können einstellen, auf welcher Höhe der Lift beim Einfahren gestoppt werden soll, wenn der Lift beispielsweise nicht ganz in den Schrank eingefahren werden soll. Es können entweder ein oder zwei Einfahrstopps definiert werden.
  • Seite 12 Ele k tri scher TV Lift, TS700A & TS1000A Ausfahrstopp einstellen : Mit dem Ausfahrstopp kann in jeder gewünschten Höhe eingestellt werden, bis zu welchem Punkt der Lift aus dem Möbelstück herausgefahren werden soll. Es können ein oder zwei Stopps definiert werden.

  • Seite 13: Konformitätserklärung

    Ele k tri scher TV Lift, TS700A & TS1000A 9. Konformitätserklärung...
  • Seite 14 Ele k tri scher TV Lift, TS700A & TS1000A Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden.
  • Seite 15 Congratulations ! Congratulations ! Your VENSET lift should now be working. Your VENSET lift should now be working. Contact your dealer if this is not the case. Contact your dealer if this is not the case.
