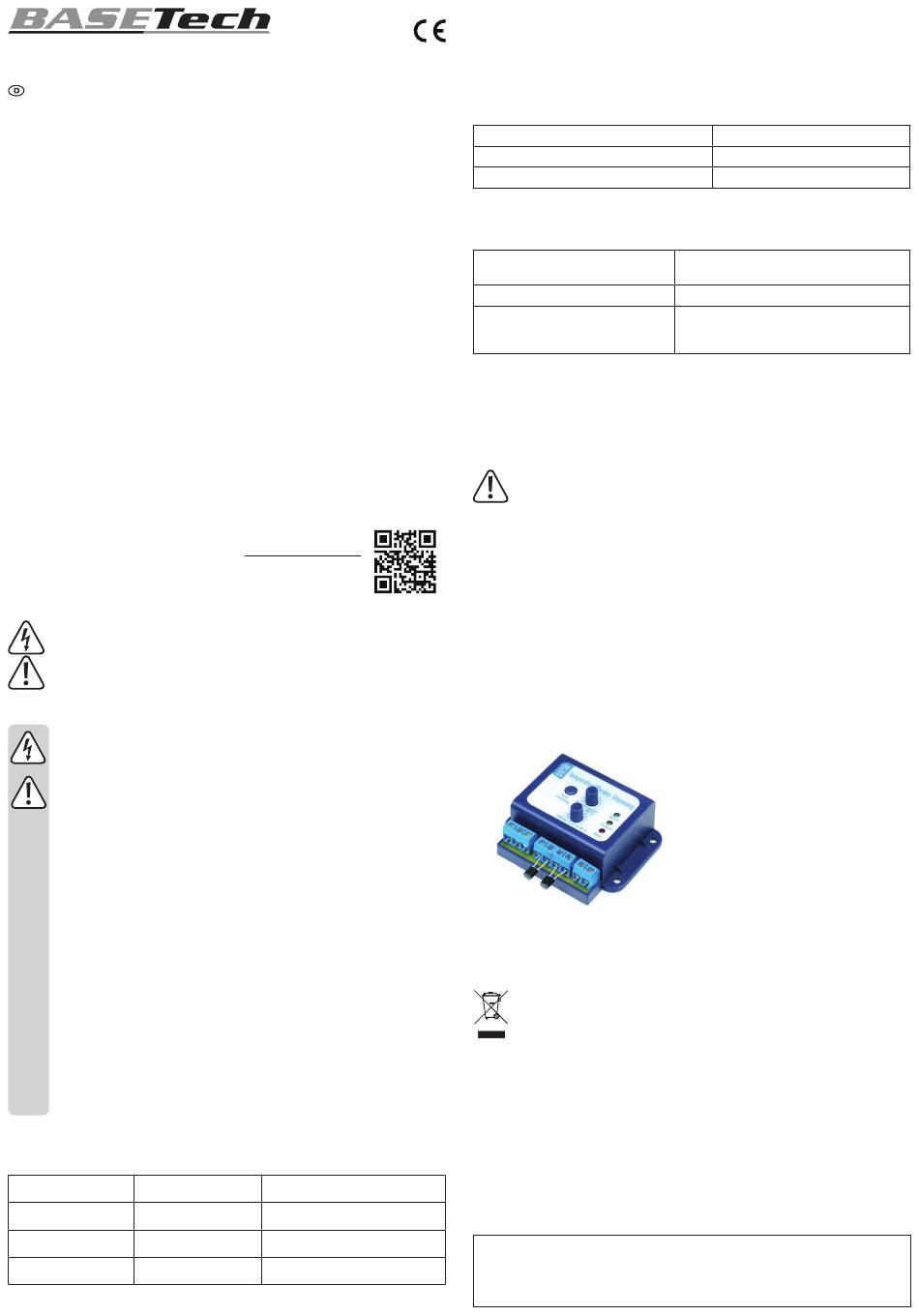

BASETech 1839931 Gebrauchsanweisung

Gebrauchsanweisung
Differenztemperatur-Steuermodul
Best.-Nr. 1839931
Bestimmungsgemäße Verwendung
Das Differenztemperatur-Steuermodul ist für vielfältige Anwendungen in der Steuer- und Regeltechnik
einsetzbar. Typische Anwendungen sind die Steuerung von Umwälz- und Zirkulationspumpen in der
Heizungstechnik (auch Solarheizungen).
Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt
werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag usw.
verbunden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Leistungsmerkmale des Differenztemperatur- Steuermoduls
• Anschluss von 2 Messfühlern (im Lieferumfang enthalten).
- 1. Schaltbedingung: 'Mindesttemperatur an Fühler 1' (0...100°C).
- 2. Schaltbedingung: 'Teperatur an Fühler 1 höher als an Fühler 2' (Differenz mindestens 0...20 °C)
• Handsteuermodus für manuelles Ein- und Ausschalten des Ausgangsrelais unabhängig vom der
Temperatur an den Fühlern.
• Einstellung der Sollwerte für die Schaltbedingungen über Drehregler.
• •Digitale Signalverarbeitung über Mikrocontroller mit Analog-Digital Wandlung für Messwerte und
Sollwerte.
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Website.
Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z. B. durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Sicherheitsanweisungen
Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die
Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen
ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir
nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen
die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE 0100, VDE0550/0551,
VDE 0700, VDE 0711 und VDE 0860.
• Diesen Bausteine und Module sind nicht für den Einsatz in Lebens- erhaltenden oder
lebensrettenden Systemen oder ähnlichen Anwendungen konzipiert! Verwenden Sie
das Produkt nicht für Zwecke, bei denen im Falle eines Ausfalls, einer Störung oder einer
Fehlfunktion Personen- oder Sachschäden möglich sind.
• Wird der Baustein zum Schalten hoher Spannungen (> 24V) verwendet, darf die
Elektroinstallation nur in spannungslosem Zustand und nur durch einen sachkundigen
Fachmann erfolgen. Der Baustein darf dann nur in Betrieb genommen werden, wenn er
vorher berührungssicher in ein Gehäuse eingebaut wurde.
• Der Baustein ist ausschließlich für den Einsatz in trockener und sauberer Umgebung
geeignet. Die Verwendung in unmittelbarer Umgebung von Wasser, grobem Schmutz oder
starker Feuchtigkeit ist gefährlich und unzulässig.
• Das Produkt darf nicht in Verbindung mit leicht entflammbaren und brennbaren Flüssigkeiten
verwendet werden.
• Überschreiten Sie keinesfalls die elektrischen Grenzwerte, die unter 'Technische Daten' am
Ende dieser Anleitung angegeben sind.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben
von Modulen und Bausteinen von geschultem Personal verantwortlich zu überwachen.
• Das Produkt ist kein Spielzeug und kann für Kinder gefährlich sein! (Verschlucken von
Kleinteilen, Stromschlag ...)
Bedienelemente
a) Manuelle Handsteuerung des Schaltkontakts
Taste 'Handsteuerung' LED-Anzeige
> 0,5 Sek drücken gelb an / rot an
erneut 0,5 Sek drücken gelb an / rot aus
erneut 0,5 Sek drücken gelb nicht dauerhaft an
Die Betriebsart 'Handsteuerung' ist durch dauerhaftes Leuchten der gelben LED erkennbar.
Funktion
Augang Hand-AN
Ausgang Hand-AUS
Normalbetrieb
b) Funktionen im Normalbetrieb
Im Normalbetrieb werden permanent zwei Schaltbedin-gungen abgefragt:
1. die Mindesttemperatur an Fühler 1 sowie 2. die Differenztemperatur von Fühler 1 zu Fühler 2 (T1 > T2).
Sind beide Bedingungen erfüllt, wird das Relais eingeschaltet.
c) Schaltbedingung: 'Mindesttemperatur an Fühler 1'
Am oberen Drehregler kann für diese Schaltbedingung ein Wert von 0...100°C eingestellt werden. Im
Normalbetrieb ist erkennbar, ob die Schaltbedingung erfüllt ist oder nicht:
Schaltbedingung: 'Mindesttemperatur an Fühler 1'
Temperatur an Fühler 1 ist kleiner als Sollwert
Temperatur an Fühler 1 ist größer als Sollwert
d) Schaltbedingung: 'Differenztemperatur zwischen Fühler 1 und Fühler 2'
Am unteren Drehregler kann für diese Schaltbedingung ein Wert von 0...20°C eingestellt werden. Im
Normalbetrieb ist erkennbar, ob die Schaltbedingung erfüllt ist oder nicht:
Schaltbedingung: 'Differenztemperatur
Fühler 1 zu Fühler 2'
Temperaturdifferenz ist kleiner als Sollwert
Temperaturdifferenz ist größer als Sollwert
Für den Einsatz des Bausteins im Universalgehäuse liegt eine passende Aufsteckkappe für den Taster auf
der Leiterplatte bei.
Das Universal-Modulgehäuse ermöglicht den für Betrieb mit Netzspannung zwingend vorgeschriebenen
berührungssicheren Einbau des Bausteins. Das Universal-Modulgehäuse kann mit den dem Gehäuse
beiligenden Halteklammern auf DIN-Montageschinen (30mm) befestigt werden.
Die Zuleitungen zu den Messfühlern können nach Bedarf verlängert werden – die maximale Kabellänge
sollte 15 Meter nicht überschreiten.
Die Anschlüsse für die Meldeschleifen dürfen nicht mit Fremdspannungen verbunden werden!
e) Deaktivieren von Schaltbedingungen
Für beide Schaltbedingungen gilt, daß keine Prüfung durchgeführt wird, wenn sich der jeweilige Regler
komplett auf Linksanschlag (0°C) befindet.
Es gilt in diesem Fall nicht der Sollwert 0°C sondern die jeweilige Schaltbedingung gilt ohne tatsächliche
Prüfung der Fühlerwerte als erfüllt.
Werden beide Regler auf Linksanschlag gedreht, gelten beide Schaltbedingungen als erfüllt und das Relais
schaltet ein.
Einsetzen der Steckachsen-Drehknöpfe
Um die Steckachsen-Drehknöpfe richtig einzusetzen empfiehlt es sich, beide Drehregler zunächst mit
den Steckachsen auf Linksanschlag zu drehen, die Achsen dann abzuziehen und mit Pfeil in Richtung
Nullposition auf der Einstellskala wieder einzusetzen.
Das Differenztemperatur-Steuermodul ist für den Einbau in das Universal-Modulgehäuse geeignet, das
unter Bestellnummer BN 1840878 erhältlich ist. Passend gedruckte und gestanzte Frontfolien liegen bei.

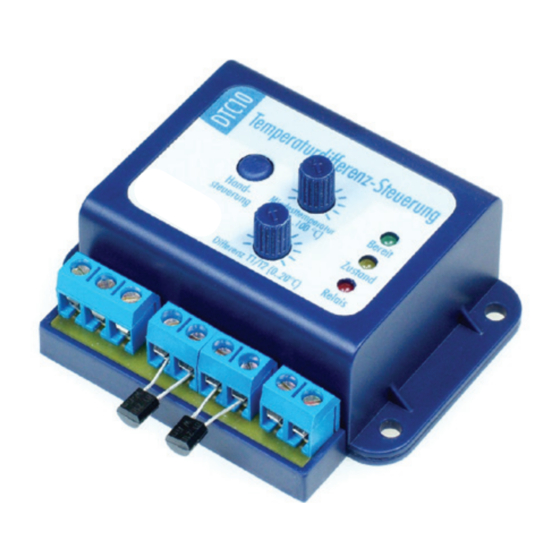

Abb. Modul im optionalen Gehäuse BN 1840878.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Abmessungen ....................................... 50 x 51 x 22 mm
Stromversorgung .................................. 9 – 12 V/AC / 12 – 15 V/DC / max. 60 mA
Ein- / Austrittsverzögerung ................... 250 V/AC / 5A
Messfühler Spezifikation: ...................... 2 x NTC 5 kOhm @ 25 °C B25/85 = 3500
Betriebsbedingungen. ........................... 0 to +40 °C (keine Kondensfeuchtigk.)
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in
elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE.
LED-Anzeige
gelb blinkt
gelb aus
LED-Anzeige
rot blinkt
rot aus und gelb blinkt, da Bedingung nicht erfüllt
ODER rot an, gelb aus und Relais kontakt an da beide
Bedingungen erfüllt sind.
