ARC Flex HANDY Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für ARC Flex HANDY

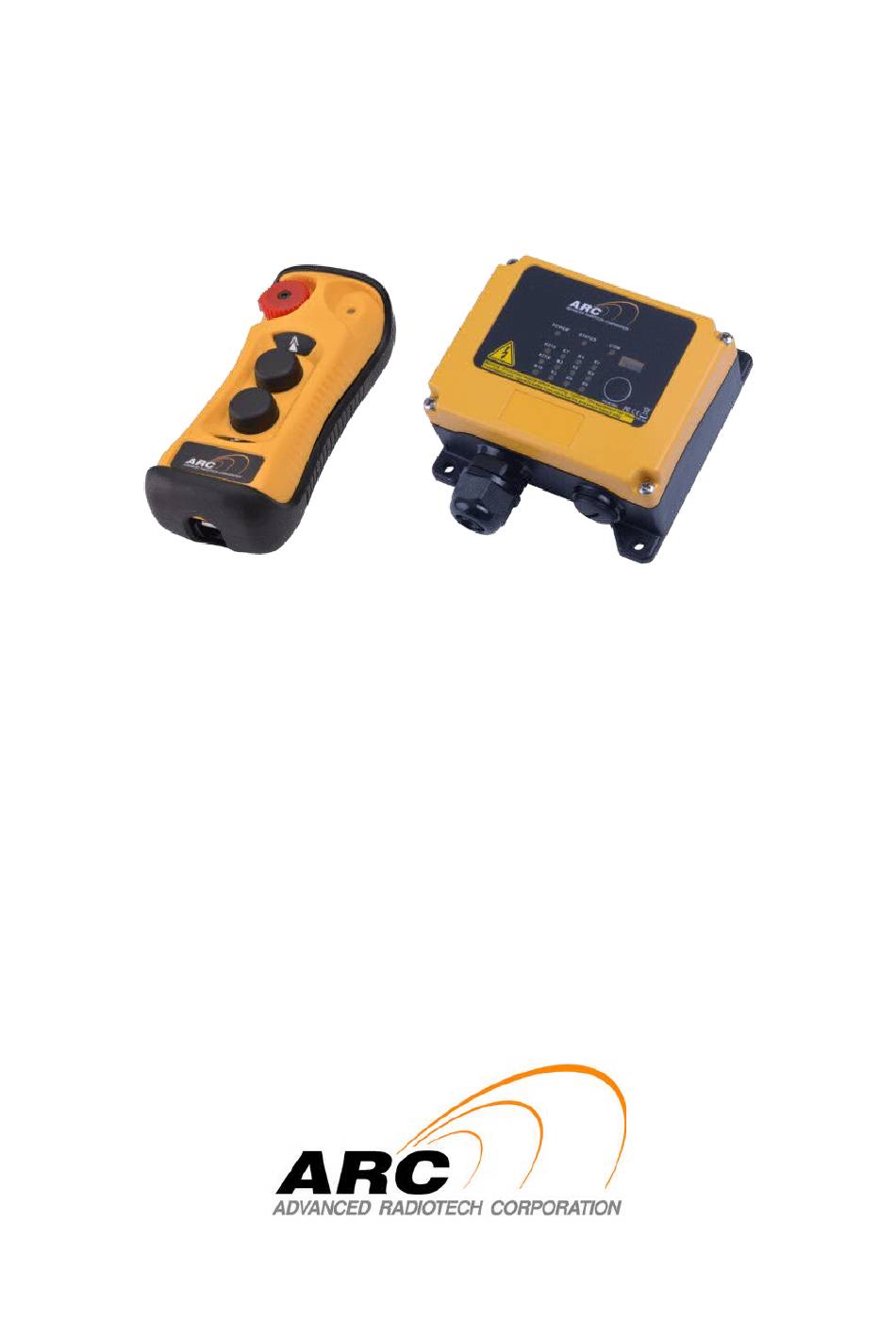

- Seite 1 Flex HANDY Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
2. Empfänger........................................4 3. Installation des Empfängers................................... 5 4. Extern Antenne......................................5 5. Wechsel der Batterien....................................5 6. Verdrahtungsplan des Empfängers Flex HANDY.............................6 7. Bedienung........................................7 7.1. Funktionen für ein- oder zweistufige Bedienung der Bewegungen.......................7 7.2. NO Kontakt......................................7 7.3. Umschaltkontakt....................................7 7.4. -
Seite 3: Sender
TER CESKA s.r.o. Flex HANDY Bedienungsanleitung 1. Sender Abb. 1: Sender Flex HANDY 1 – STOP-Schlagtaster 6 – Batterieabdeckung 2, 3 – die Tasten 7-- Schild mit SN und Funkkanal 4 – LED STATUS 8 – Traggurtbefestigung 5 – Loch mit M5-Gewinde für hängender Ring www.terceska.cz... -
Seite 4: Empfänger
TER CESKA s.r.o. Flex HANDY Bedienungsanleitung 2. Empfänger Abb. 2 : Empfänger Flex HANDY 1 – Externer TNC-Antennenanschluss 7 – Pairing-Taste 2 – LED COM 8 – Schild mit SN 3 – LED Status 9 – Kabelverschraubung 4 – LED Power 10 –... -
Seite 5: Installation Des Empfängers
TER CESKA s.r.o. Flex HANDY Bedienungsanleitung 3. Installation des Empfängers Der Empfänger wird mit 4 Schrauben an der Basis befestigt, alternativ kann eine Montagehalterung verwendet werden. Die Montagehalterung ist flexibel und dient hauptsächlich zur Dämpfung von Vibrationen und Stößen. Wir empfehlen die Verwendung insbesondere dann, wenn der Montageort des Empfängers gelegentlichen Vibrationen oder Stößen ausgesetzt... -
Seite 6: Verdrahtungsplan Des Empfängers Flex Handy
TER CESKA s.r.o. Flex HANDY Bedienungsanleitung 6. Verdrahtungsplan des Empfängers Flex HANDY • Der Verdrahtungsplan ist an dem Empfänger geklebt. Die Nummern des Kabelleiters sind in den Kreisen. • Beim Spannungsversorgung 12–24 V DC ist Minuspol (–) Leiter Nr. 1 und Pluspol (+) Leiter Nr. 3. -
Seite 7: Bedienung
TER CESKA s.r.o. Flex HANDY Bedienungsanleitung 7. Bedienung 1. Den STOP-Schlagschalter, der sich oben links am Sender befindet, durch drehen im Uhrzeigersinn oder gegen den Uhrzeigersinn entriegeln er springt dann heraus. 2. Nach der Einschaltung des Senders überprüfen sie die STATUS LED Anzeige (sieh Sender – LED „STATUS“ an der Seite 9). -
Seite 8: Frequenztabelle
TER CESKA s.r.o. Flex HANDY Bedienungsanleitung 7.8. Frequenztabelle 433,050 MHz 433,825 MHz 433,075 MHz 433,850 MHz 433,100 MHz 433,875 MHz 433,125 MHz 433,900 MHz 433,150 MHz 433,925 MHz 433,175 MHz 433,950 MHz 433,200 MHz 433,975 MHz 433,225 MHz 434,000 MHz... -
Seite 9: Led Anzeigen
TER CESKA s.r.o. Flex HANDY Bedienungsanleitung 8. LED Anzeigen 8.1. Sender – LED „STATUS“ Anzeige Ursache Spannung unter 1,8 V beim Einschalten oder rot dauerhaft während des Betriebs. Spannung unter 1,75 V während des Betriebs, 3 rotes Blinken, dann aus MAIN Relais dann schalten gleich aus. -
Seite 10: Empfänger - Led „Status
TER CESKA s.r.o. Flex HANDY Bedienungsanleitung 8.2. Empfänger – LED „STATUS“ Anzeige Ursache grünes schnell Blinken Funkfernsteuerung arbeitet. grünes langsam Blinken Funkfernsteuerung ist Betriebsbereit. 2 rotes Blinken Defekt 3 rotes Blinken Defekt 4 rotes Blinken Defekt rotes schnelles Blinken Falsche Identifikation. -
Seite 11: Maße Und Spezifikationen Flex Handy
48 – 230 V AC 12–24 (10–36) V DC Betriebstemperatur:......................-25 °C / + 75 °C Außenmaße des Senders Flex HANDY:................130 mm x 55 mm x 40 mm Gewicht des Senders Flex HANDY:..................183 g Außenmaße des Empfängers:..................120 mm x 90 mm x 55 mm Gewicht des Empfängers:....................900 g (mit Kabel) -
Seite 12: Ce-Konformitätserklärung
TER CESKA s.r.o. Flex HANDY Bedienungsanleitung 10. CE-Konformitätserklärung www.terceska.cz Seite 12 aus 12 6. November 2020...
