Welquic HY02TP Kurzanleitung

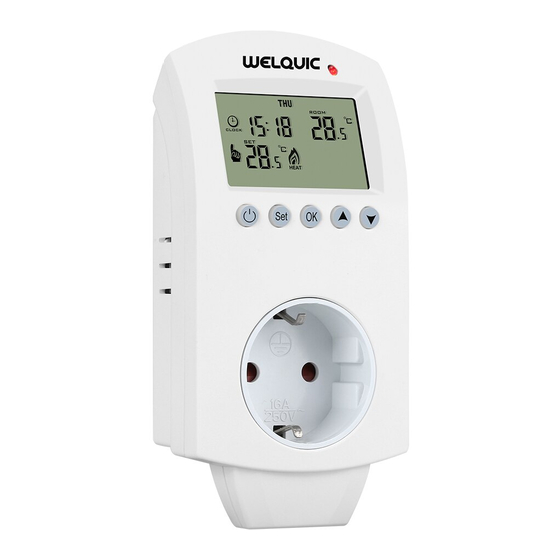

HY02TP Programmierbarer Plug-In-Thermostat
1.Produktbeschreibung
HY02TPR ist ein programmierbarer Einsteckthermostat, der zur Steuerung von Klimaanlagen, Kohlekristall-
Heizpaneelen, Elektroheizöfen, Heizungen usw. in Kühlgeräten verwendet wird, er ist praktisch und besitzt eine
ansprechende Bauweise.
2.Technische Spezifikationen
Spannung:AC200~240V, 50HZ
Laststrom:16A(electric heating)
Genauigkeit der Temperaturregelung:±1ºC
3.Anleitung Tastenfunktionen
NO. symbols Represent
1 Ein- und Ausschalten
Auswahleinstellung: SET-Taste kurz drücken, um zwischen Handsteuerung/Automatik
umzuschalten;
2
Drücken Sie die SET-Taste 3 Sekunden lang, um die eingestellte Uhrzeit einzugeben und das Ein-
und Ausschalten zu steuern.
3 Bestätigungstaste/ Eingabetaste
4 Increase Button
5 Absenktaste
Wenn das Licht leuchtet, ist das Gerät eingeschaltet, wenn es aus ist, ist auch das Gerät
6 Indicator ausgeschlatet.
4.Anzeige- und Funktionsanleitung
Temperatubereich:5ºC - 35ºC
Leistungsaufnahmer:<0.3W
Temperatursensor:NTC
Nr. Symbol Erklärung
1 Automatische Einstellung:
Wenn die automatische
Einstellung gewählt
verwindet das Symbol " "
2 Manuelle Einstellung: Wenn
die manuelle Einstellung
gewählt wird, verschwindet das
Symbol " ".
3 Wenn die automatische
Steuerung gewählt wird, muss
zunächst die Temperatur neu
gesetzt werden. Drücken Sie
dafür " " oder " " um diese
anzupassen. Wenn Sie in den
temporären manuellen Betrieb
gehen, blinken " " und "
Wenn Sie in die nächste
Periode Wechseln,
verschwindet " " und der
Thermostat ist eingestellt wie
zuvor festgelegt.
4 Heizmodus: Übertragung
verbunden, es wird "
angezeigt,
Ausschalten der Anti-Frost-
Funktion: Übertragung
verbunden, es wird "
angezeigt.
5 Kühlmodus: Schaltet
Übertragung ein, es wird "
angezeigt.
6 Symbol für 6 programmierbare
Perioden
7 Timing Power On/Off-Symbol,
es setzt die Zeit für das Ein-
/Ausschalten: Drücken Sie "
", um ON als
einzustellen, drücken Sie " ",
um OFF als 00:00 einzustellen,
es wird das Ein-/Ausschalten
des Timings abgebrochen.
8 Raumtemepratur
9 Kindersicherung: 10 Minuten
lang keine Bedienung, Tasten
automatisch, Drücken Sie " "
für 3 Sekunden um Tasten zu
sperren, es wird das Schloss-
Symbol auf dem Bildschirm
angezeigt,
Entriegelungsmethode:
Power-Taste " "
bewegen Sie Ihren Finger.
10 Anti-Frost-Modus
11 Symbol für die Einstellung der Uhr
wird,
5. Kurzanleitung der Bedienoberfläche
Woche
Uhrzeit
Temperatur einstellen
Manueller Modus
Automatischer Modus
6-Perioden-
Programmierung
".
6. Uhr, Timing der Ein- und
Ausschaltung
"
"
Einstellungsbildschirm
1) Uhreneinstellung
die
Drücken Sie " " 3 Sekunden lang und bewegen Sie dann
"
Ihren Finger, um in den Einstellungsbildschirm zu gelangen,
drücken Sie kurz " ", um " " Symbol (
auszuwählen, drücken Sie " ", um die Uhrzeit
einzustellen, es zeigt Minute, Stunde, Woche an, drücken
Sie " " oder " ", um den Wert einzustellen. Drücken Sie "
", um zu bestätigen und zur nächsten Stunde zu
wechseln, die Wocheneinstellung entspricht der
00:00
Minuteneinstellung. Drücken Sie die "
gesamte Zeiteinstellung zu sichern und zum vorherigen
Bildschirm zurückzukehren.
2) Zeitliche Ein-/Ausschaltung
Drücken Sie " " 3 Sekunden lang und bewegen Sie dann
Ihren Finger, um " " in den Einstellungsbildschirm
einzugeben, drücken Sie kurz "
blinkend) zu wählen, um die Zeit für die Einschaltung der
Zeitmessung einzustellen; drücken Sie "
den Wert einzustellen. Drücken Sie "
auszuwählen und stellen Sie die Abschaltung der
Zeitmessung ein. Abbrechen der zeitlichen Ein-
/Ausschaltung: Drücken Sie " ", um "
lange
einzustellen, drücken Sie " ", um "
dann
einzustellen. Es wird automatisch beendet, nachdem die
Einstellung 5 Sekunden lang abgelaufen ist, oder drücken
Sie die Taste " " um zurück zum vorherigen Bildschirm zu
gelangen.
Raumtemperatur
Heizmodus
Kühlmodus
Signal
Frostschutz-Modus
Kindersicherung
blinkend)
" Taste, um die
", um " " (
" oder " ", um
" um " "
" als 00:00
" als 00:00
