Maddalena QuadraPlus Montageanleitung
Quicklinks

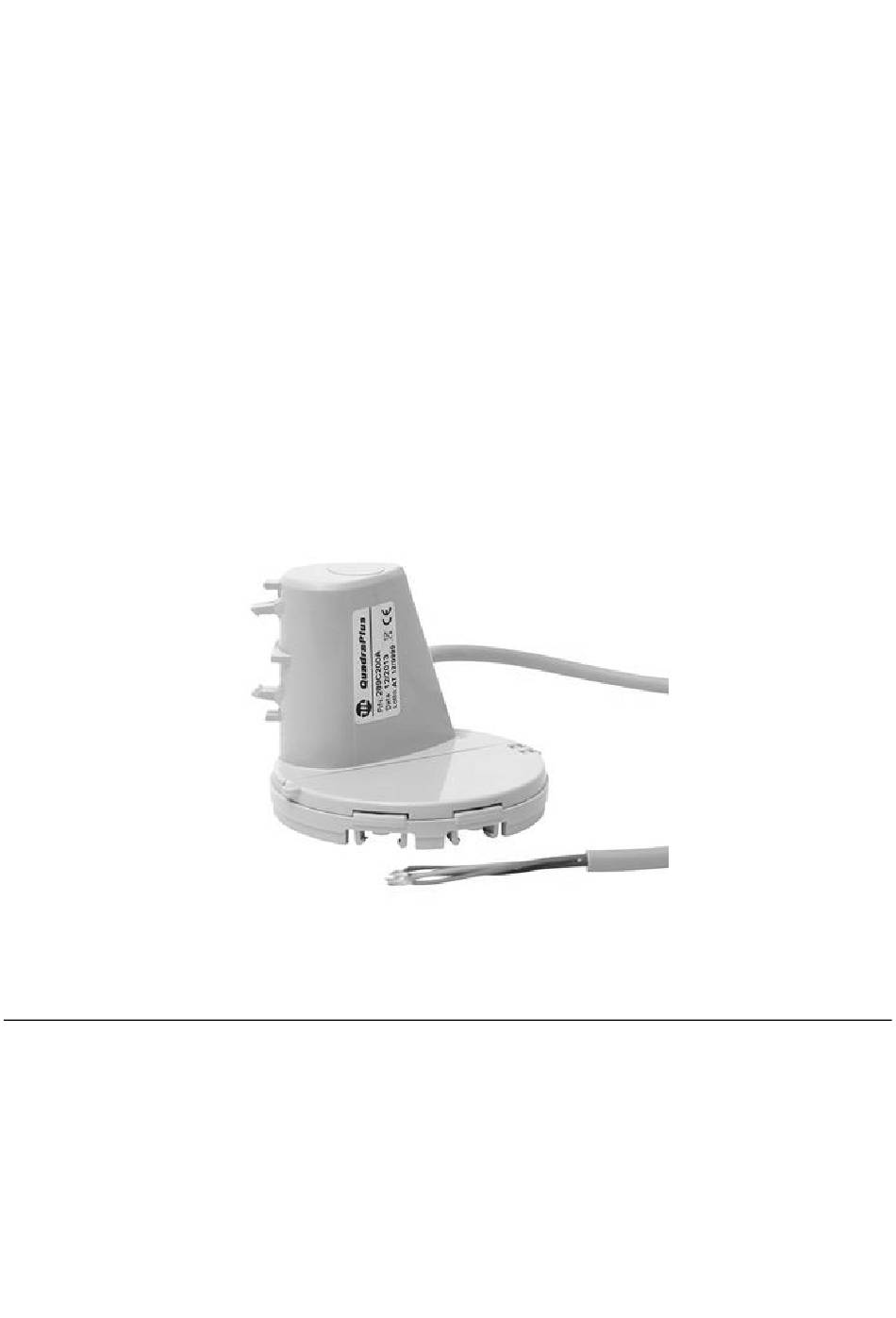

Kit sensore QuadraPlus per contatori per acqua
for Single-Jet (CD ONE) and Multi-Jet (DS TRP)
für ein- und mehrstrahlige Wasserzähler
Caratteristiche / Features / Technische Merkmale
•
OC - NPN in resina, protezione IP 68 / OC - NPN encapsulated in potting
compound, IP68 protection rating / OC - NPN aus Harz, Schutzart IP 68
•
Caratteristiche elettriche / Contact ratings / Elektrische Daten: 30 Vdc, 100 mA
•
Lunghezza cavo / Cable length / Kabellänge: 1.5 m
•
Temperatura d'esercizio / Operating temperature / Betriebstemperatur:
-10 ÷ +55 °C
•
Temperatura di immagazzinaggio / Storage temperature / Lagertemperatur:
-20 ÷ +70 °C
a getto unico e getto multiplo
Istruzioni di montaggio
QuadraPlus Sensor Kit
Water Meters
Mounting Instructions
Impuls-Sensor QuadraPlus Set
der Serien CD ONE und DS TRP
Montageanleitung
Inhaltszusammenfassung für Maddalena QuadraPlus
- Seite 1 Kit sensore QuadraPlus per contatori per acqua a getto unico e getto multiplo Istruzioni di montaggio QuadraPlus Sensor Kit for Single-Jet (CD ONE) and Multi-Jet (DS TRP) Water Meters Mounting Instructions Impuls-Sensor QuadraPlus Set für ein- und mehrstrahlige Wasserzähler der Serien CD ONE und DS TRP...
- Seite 2 Contatore a getto unico CD ONE DS TRP multi-jet water meter CD ONE single-jet water meter Mehrstrahliger Zähler DS TRP Einstrahliger Zähler CD ONE Sensore QuadraPlus QuadraPlus Sensor Impuls-Sensor QuadraPlus Vite di serraggio e sigillo adesivo Fixing Screw and adhesive seal...
- Seite 3 Posizioni di installazione / Mounting positions / Montagepositionen 1P=1L K=1 1P=10L K=0.1 Fattore impulso 1 imp = 1 litro 1 imp = 10 litri Pulse factor 1 pulse = 1 liter 1 pulse = 10 liters Impulsfaktor 1 Impuls = 1 Liter 1 Impuls = 10 Liter Posizione attuatore Actuator position...
- Seite 4 ERDE – (braun) - MASSA / GROUND (Marrone / Brown) Maddalena SpA Maddalena GmbH Via G.B. Maddalena, 2/4, 33040 Povoletto (UD) Steinberg 22, 42855 Remscheid Italia – Tel. +39 0432 634811 Germany – Tel. +49 2191 951580 www.maddalena.it/de 5000002C Rev.4 - 09/20...
