Inhaltszusammenfassung für Hargassner KNX

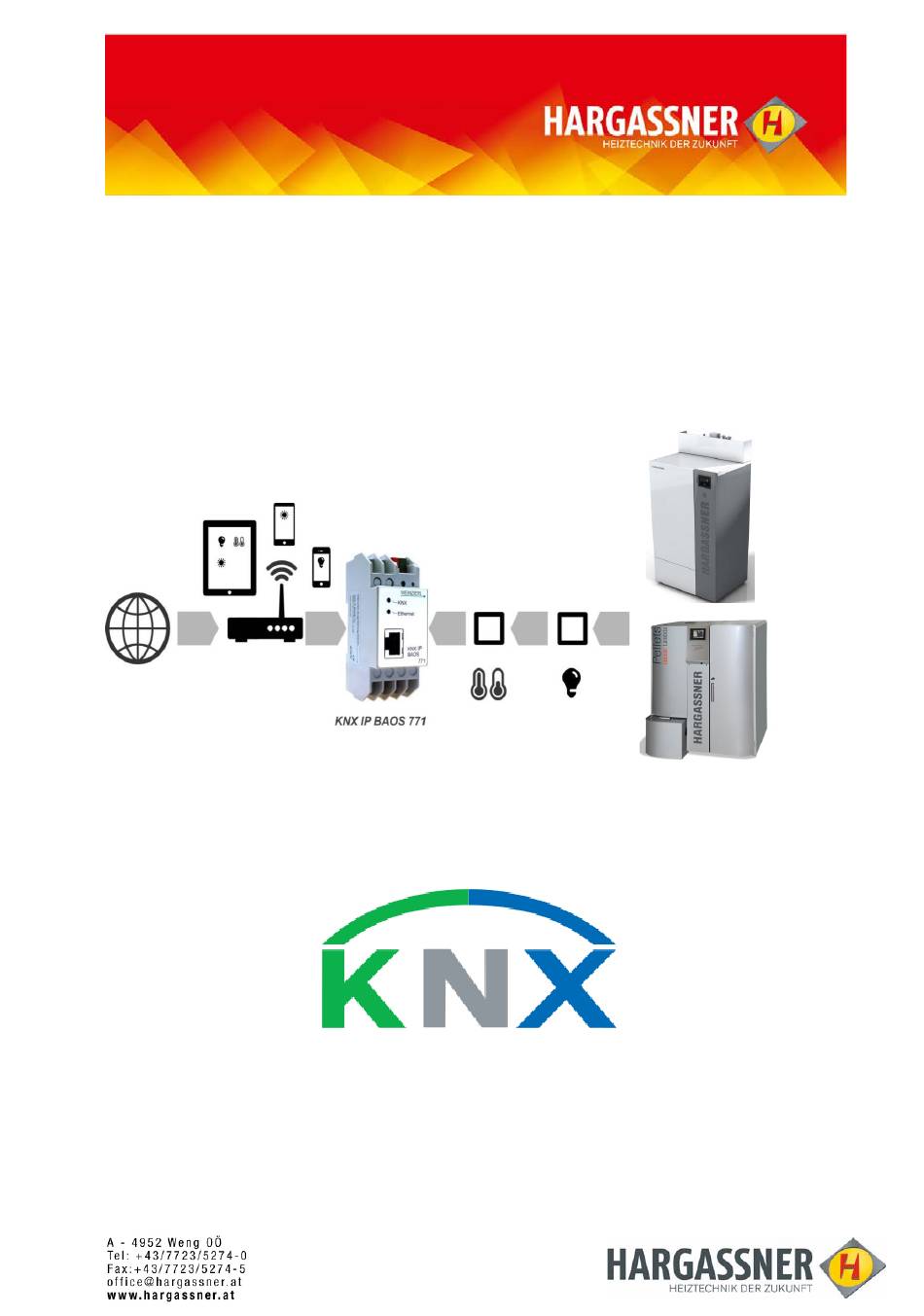

- Seite 1 Montage- und Bedienungsanleitung KNX - Schnittstelle zur Anbindung in ein KNX - Netzwerk zwecks Konfiguration und Überwachung der Heizungsanlage Hargassner_Montageanleitung_Zubehör_KNX_Pellets_6-60_DE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Lieferumfang ................................3 2. Einleitung .................................. 3 2.1. Allgemeines ..............................3 3. Montage und Verdrahtung ............................4 3.1. Montage ................................4 3.2. Verdrahtung ..............................4 3.3. Verkabelung herstellen ............................ 4 4. Bedienung Software ..............................5 4.1. Setupebene ............................... 5 4.2. -
Seite 3: Lieferumfang

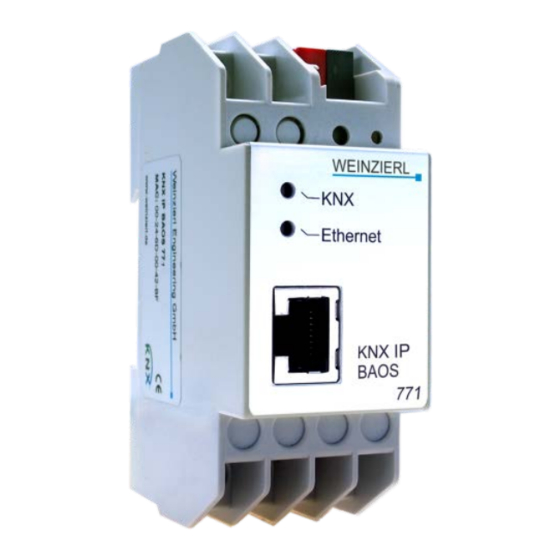

I Lieferumfang 1. Lieferumfang Der Lieferumgang beinhaltet die KNX – Schnittstelle (Weinzierl KNX IP BAOS 771), eine ID-Card und eine Montage- und Bedienungsanleitung. Durch die individuellen Einbausituationen sind die Leitungen für die Verkabelung bauseits bereitzustellen. 2. Einleitung 2.1. Allgemeines KNX ist eine Bustechnik, um alle Aktoren und Sensoren im Gebäude über ein „Telefonkabel“ zu verbinden und mit der Fähigkeit auszustatten, untereinander Informationen auszutauschen. -
Seite 4: Montage Und Verdrahtung
III Montage 3. Montage und Verdrahtung 3.1. Montage Das KNX IP BAOS 771 ist ein Reiheneinbaugerät mit einer Einbaubreite von 2TE. Die KNX - Schnittstelle muss elektrischen Betriebsmittelräumen oder geschlossenen Gehäusen (z.B.: Schaltkästen aus Metall oder Kunststoff) installiert werden. Die Montage erfolgt auf einer Hutschiene. -
Seite 5: Bedienung Software
Im Folgenden wird die Installation und Bedienung der KNX Erweiterung auf einer Bedieneinheit gezeigt. 4.1. Setupebene In der Setupebene muss die IP-Adresse des KNX-Moduls (Weinzierl KNX / IP BAOS 771) eingetragen werden. Um die IP-Adresse herauszufinden öffnen Sie das ETS-Tool auf Ihrem Rechner. Im Reiter Bus unter Verbindungen/Schnittstellen sucht die Software nach allen verbundenen Modulen. -
Seite 6: Ets-Tool
Um die Schnittstelle nutzen zu können muss das Modul noch der bestehenden Gebäudestruktur hinzugefügt werden. Klicken Sie dazu auf Gebäude hinzufügen im Fenster Gebäude. Anschließend wählen Sie das KNX IP BAOS 771 Modul aus und klicken auf hinzufügen. (siehe Abb. 5 Modul zum Gebäude hinzufügen) Abb. -
Seite 7: Datenpunkte
V ETS-Tool 5.3. Datenpunkte Nun können die gewünschten Datenpunkte angelegt werden. Klicken Sie dazu auf das KNX-Modul und öffnen den Reiter Parameter. (siehe Abb. 6 Anlegen der Datenpunkte) In diesem Fenster werden nun die Typen der Datenpunkte und die Beschreibung eingetragen. Entnehmen Sie diese der Excel Tabelle für Ihren jeweiligen Kessel. -
Seite 8: Beschreibung Der Datenpunkte
6.6. DPT – 10Byte Parameter Wochenprogramm: Um Datenpunkte zu sparen wird mithilfe des Parameters PR030 KNX-Beschreibung: „WP Auswahl“ ausgewählt welche Wochenprogrammebene ausgeben werden soll. Wird der Parameter 3a mit „WP-Auswahl“ = 0 abgefragt erhält man den Parameter 3a und somit die 1te Ebene. -
Seite 9: Datenpunkte Hsv / Classic / Nano-Pk (Software - Version V14.0G)
VII Datenpunkte (Pellets 6 - 60) 7. Datenpunkte HSV / Classic / Nano-PK (Software – Version V14.0g) 7.1. Analoge Kanäle Text_KNX Beschreibung DAQ-Kanal / Typ DAQ_ZK Kesselzustand (siehe Tabelle am Ende) DPT14/DAQ-ANA DAQ_O2 O2 Ist DPT14/DAQ-ANA DAQ_O2s O2 Soll DPT14/DAQ-ANA DAQ_TK Kesseltemperatur DPT14/DAQ-ANA... - Seite 10 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ DAQ_TR6 Raumfühler Heizkreis 6 DPT14/DAQ-ANA DAQ_TB3 Temperatur Boiler 3 DPT14/DAQ-ANA DAQ_TBs_3 Solltemperatur Boiler 3 DPT14/DAQ-ANA DAQ_TRs_A Solltemperatur Raumfühler Heizkreis A DPT14/DAQ-ANA DAQ_TRs_1 Solltemperatur Raumfühler Heizkreis 1 DPT14/DAQ-ANA DAQ_TRs_2 Solltemperatur Raumfühler Heizkreis 2 DPT14/DAQ-ANA DAQ_TRs_3 Solltemperatur Raumfühler Heizkreis 3...
- Seite 11 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ DAQ_TPs Solltemperatur Puffer DPT14/DAQ-ANA DAQ_Mode Fw Modus Fremdwärme DPT14/DAQ-ANA DAQ_BSZ Einschub Betriebsstundenzähler Einschub DPT14/DAQ-ANA DAQ_Verbrauch Verbrauch Pellets DPT14/DAQ-ANA DAQ_ZFRA Zustand Heizkreis A (siehe Tabelle am Ende) DPT14/DAQ-ANA DAQ_ZFR1 Zustand Heizkreis 1 (siehe Tabelle am Ende) DPT14/DAQ-ANA DAQ_ZFR2 Zustand Heizkreis 2 (siehe Tabelle am Ende) DPT14/DAQ-ANA DAQ_ZFR3...
- Seite 12 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ DAQ_Anf HKR3 Anforderung Heizkreisregler 3 DPT14/DAQ-ANA DAQ_Anf HKR4 Anforderung Heizkreisregler 4 DPT14/DAQ-ANA DAQ_Anf HKR5 Anforderung Heizkreisregler 5 DPT14/DAQ-ANA DAQ_Anf HKR6 Anforderung Heizkreisregler 6 DPT14/DAQ-ANA DAQ_Anf HKR7 Anforderung Heizkreisregler 7 DPT14/DAQ-ANA DAQ_Anf HKR8 Anforderung Heizkreisregler 8...
- Seite 13 VII Datenpunkte (Pellets 6 - 60) Werte der Adressen DAQ_ZK, DAQ_ZHK_A-6, DAQ_ZB_A-3, DAQ_ZP und DAQ_ZFRA-6 sind in folgenden Tabellen aufgelistet: Kesselzustand PK Heizkreiszustand KESSEL_INIT KESSEL_AUS HEIZEN KESSEL_SCHIEBEROST_INIT ABSENKEN RAMPE KESSEL_START ABSENKEN KESSEL_ZUENDUNG_EINSCHUB TAG NACHT ABSCHALTUNG KESSEL_ZUENDUNG_PAUSE SOMMERABSCHALTUNG KESSEL_ZUEENDUNG_REDUZ FROSTSCHUTZ KESSEL_LEISTUNGSBRAND ESTRICH KESSEL_GLUTERHALTUNG HAND...
-
Seite 14: Digitale Kanäle
VII Datenpunkte (Pellets 6 - 60) 7.2. Digitale Kanäle Text_KNX Beschreibung DAQ-Kanal / Typ DAQ_STB Sicherheitstemperaturbegrenzer DPT1/DAQ-DIG DAQ_FS Füllstand Pellets DPT1/DAQ-DIG DAQ_Es Rein Endl Reinigung in Endlage DPT1/DAQ-DIG DAQ_HKPA Pumpe Heizkreis A DPT1/DAQ-DIG DAQ_MAA Mischer Auf Heizkreis A DPT1/DAQ-DIG DAQ_MAZ Mischer Zu Heizkreis A DPT1/DAQ-DIG DAQ_HKP1... - Seite 15 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ DAQ_M3Z Mischer Zu Heizkreis 3 DPT1/DAQ-DIG DAQ_HKP4 Pumpe Heizkreis 4 DPT1/DAQ-DIG DAQ_M4A Mischer Auf Heizkreis 4 DPT1/DAQ-DIG DAQ_M4Z Mischer Zu Heizkreis 4 DPT1/DAQ-DIG DAQ_HKP5 Pumpe Heizkreis 5 DPT1/DAQ-DIG DAQ_M5A Mischer Auf Heizkreis 5 DPT1/DAQ-DIG DAQ_M5Z...
-
Seite 16: Parameter Pelletsanlagen 6 - 60 Kw
Bit (0) AUS (1) AUTO (2) ABSENKEN (3) HEIZEN (4) PARTY (5) Kühlen PR030 Auswahl Wochenprogramm KNX DPT5/WAHL Bit (0) Sonntag (1) Montag (2) Dienstag (3) Mittwoch (4) Donnerstag (5) Freitag (6) Samstag Boiler 1 Tagesuhr Mo-So DPT-14Bytes/TPROG Boiler 1 Wochenuhr... - Seite 17 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ Heizkreis 2 Wochenuhr DPT-10Bytes/WPROG Heizkreis 2 Wochenuhr DPT-10Bytes/WPROG Heizkreis 2 Wochenuhr DPT-10Bytes/WPROG Heizkreis 2 Tages-Raumtemperatur DPT14/FLOAT Heizkreis 2 Absenk-Raumtemperatur DPT14/FLOAT Boiler A Tagesuhr Mo-So DPT-14Bytes/TPROG HP1a Boiler A Wochenuhr DPT-10Bytes/WPROG HP1b Boiler A Wochenuhr...
- Seite 18 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ Heizkreis 3 Wochenuhr DPT-10Bytes/WPROG Heizkreis 3 Wochenuhr DPT-10Bytes/WPROG Heizkreis 3 Tages-Raumtemperatur DPT14/FLOAT Heizkreis 3 Absenk-Raumtemperatur DPT14/FLOAT Heizkreis 4 Tagesuhr Mo-So DPT-14Bytes/TPROG Heizkreis 4 Wochenuhr DPT-10Bytes/WPROG Heizkreis 4 Wochenuhr DPT-10Bytes/WPROG Heizkreis 4 Wochenuhr DPT-10Bytes/WPROG Heizkreis 4 Wochenuhr...
- Seite 19 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ H16g Heizkreis 6 Wochenuhr DPT-10Bytes/WPROG Heizkreis 6 Tages-Raumtemperatur DPT14/FLOAT Heizkreis 6 Absenk-Raumtemperatur DPT14/FLOAT Alle Heizkreise aus über Außentemperatur DPT8/INT Heizkreis 1 Heizung aus über Außentemp. DPT8/INT Heizkreis 2 Heizung aus über Außentemp. DPT8/INT Heizkreis 3 Heizung aus über Außentemp.
- Seite 20 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ Heizkreis 6 Urlaubsschaltung DPT5/WAHL Bit (0) Frostschutz (1) nicht aktiv (2) Absenken Heizkreis A Urlaubsschaltung DPT5/WAHL Bit (0) Frostschutz (1) nicht aktiv (2) Absenken Freigabe Fernwartung DPT5/WAHL Bit (0) nicht freigegeben (1) freigegeben Freigabe Fernwartung Automatisches Deaktivieren DPT8/INT...
- Seite 21 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ Heizkreis 2 Vorlauftemperatur Maximum DPT8/INT Heizkreis 2 Mischerlaufzeit DPT8/INT Heizkreis 2 Fernbedienung DPT5/WAHL Bit (0) nicht vorhanden (1) FR25 (analog) (2) FR35 (digital) (3) FR40 (digital) A16a Heizkreis 2 Fernbedienung DPT5/WAHL Bit (0) mit Raumfühler (1) ohne Raumfühler...
- Seite 22 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ Heizkreis 3 Fernleitungspumpe DPT5/WAHL Bit (0) keine Fernleitung (1) mit Fernleitung 1 (2) geregelte Fernleitung Heizkreis 3 Sommer-Badheizen DPT5/WAHL Bit (0) Sommer-Badheizen Aus (1) Sommer-Badheizen Ein A28a Heizkreis 3 Sommer-Badheizen Puffer Mindesttemperatur DPT8/INT A28b Heizkreis 3 Sommer-Badheizen Tagesuhr Mo-So DPT-14Bytes/TPROG...
- Seite 23 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ A39e Heizkreis 4 Estrich Haltezeit DPT8/INT A39f Heizkreis 4 Estrich VL-Soll Reduktion DPT8/INT Heizkreis 5 DPT5/WAHL Bit (0) nicht vorhanden (1) Pumpe (2) Mischer (3) Loxone Heizkreis 5 Steilheit DPT14/FLOAT Heizkreis 5 Vorlauftemperatur Minimum DPT8/INT...
- Seite 24 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ Bit (0) mit Raumfühler (1) ohne Raumfühler A56b Heizkreis 6 Anzeige Raumgerät DPT5/WAHL Bit (0) Boiler A (1) Boiler 1 (2) Boiler 2 (3) Boiler 3 (4) Puffer A56d Heizkreis 6 Raumkorr.
- Seite 25 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ A68c Heizkreis A Sommer-Badheizen Vorlauf-Soll DPT8/INT Heizkreis A Estrich DPT5/WAHL Bit (0) AUS (1) EIN A69a Heizkreis A Estrich VL Min DPT8/INT A69b Heizkreis A Estrich VL Anstieg DPT8/INT A69c Heizkreis A Estrich Anstieg nach DPT8/INT...
- Seite 26 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ Bit (0) AUS (1) EIN Boiler 3 Legionellenschutz Solltemperatur DPT8/INT Boiler 3 Legionellenschutz Wochenprogramm DPT-10Bytes/WPROG Boiler 3 Fernleitungspumpe DPT5/WAHL Bit (0) keine Fernleitung (1) mit Fernleitung 1 (2) geregelte Fernleitung Boiler 3 Zirkulationspumpe DPT5/WAHL Bit (0) nicht vorhanden...
- Seite 27 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ Puffer Mindesttemperatur DPT8/INT Pufferzwangsladung Tagesuhr Mo-So DPT-14Bytes/TPROG externer Heizkreis Solltemperatur DPT8/INT Funktion K7 DPT5/WAHL Bit (0) Störlampe (1) externe Pumpe (2) Fernleitungspumpe 1 Externer Heizkreis an FLP DPT5/WAHL Bit (0) keine Fernleitung (1) mit Fernleitung 1 (2) geregelte Fernleitung Fremdwärme...
- Seite 28 VII Datenpunkte (Pellets 6 - 60) Text_KNX Beschreibung DAQ-Kanal / Typ Info / Verlauf DPT5/WAHL Bit (0) Nicht Anzeigen (1) Anzeigen Modbus aktiviert DPT5/WAHL Bit (0) Nein (1) Ja Geregelte Fernleitung Überhöhung DPT8/INT Geregelte Fernleitung Mischerlaufzeit DPT8/INT Lagerstand DPT8/INT Kaskade DPT5/WAHL Bit (0) nicht vorhanden (1) vorhanden...
