Keiro EIT 2 Montageanleitung
Inhaltszusammenfassung für Keiro EIT 2

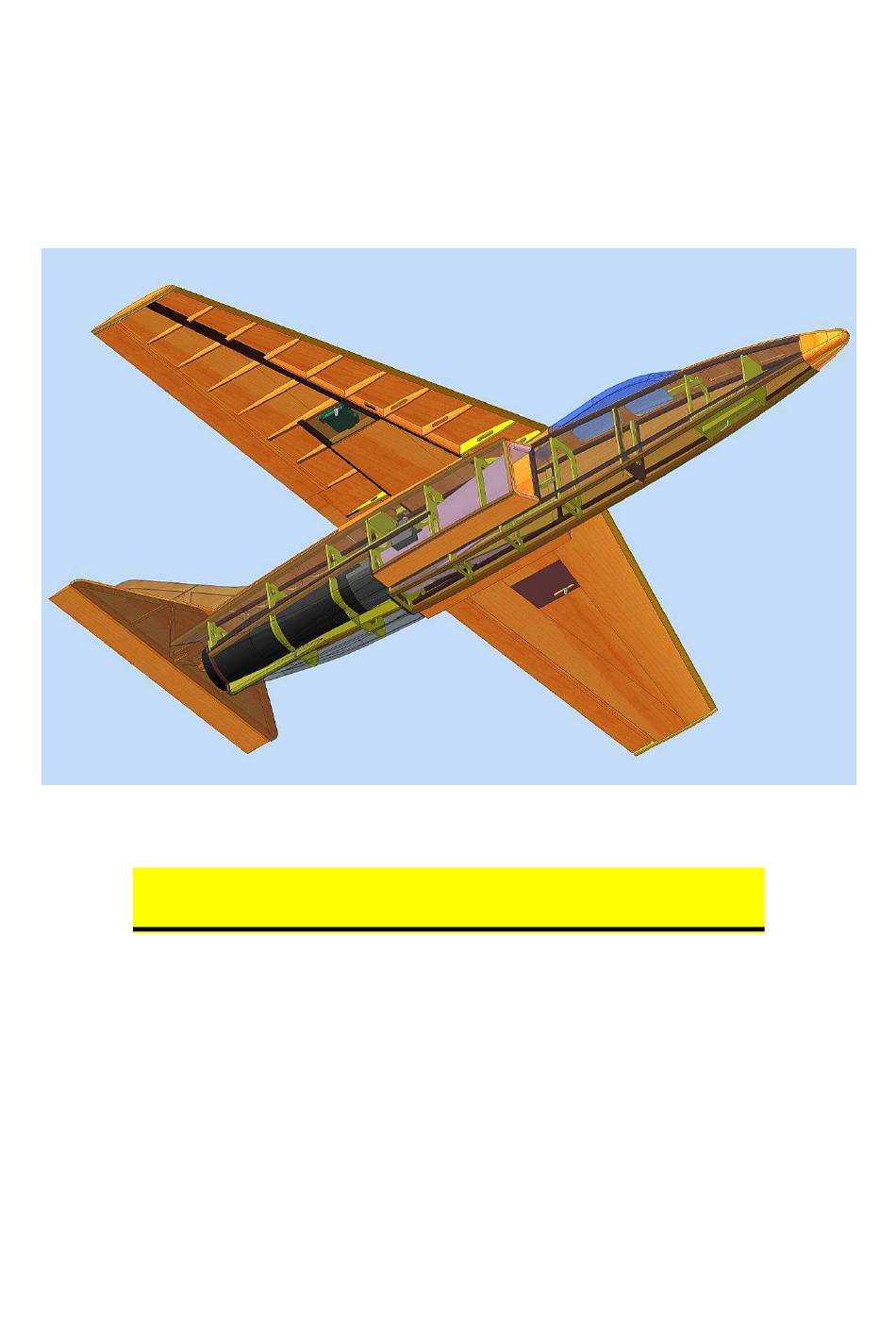

- Seite 1 KEIRO - EIT 2 Baubeschreibung Rumpf Viel Freude beim Bauen und viele schöne Flüge Rothrist, 30.07.2009 Version 1.0...
-
Seite 2: Beschreibung Keiro-Eit
Neu: Beim EIT 2 besteht die Möglichkeit zum Einbau eines schnell wechselbaren Hilfsfahrwerks, das problemlose Starts von Graspisten ohne Gummiflitsche erlaubt. Stört zwar die Optik etwas, aber ist sehr praktisch. Der EIT 2 ist vorbereitet für den Einbau eines 69-er-Impellers (z.B. Wemotec Minifan, HET 6904 oder Schübeler DS-30-DIA) ab gehts... - Seite 3 Nach Aushärtung des Klebstoffes Leistengerüst vom Bauplan entfernen und mit grossflächigem Schleifklotz beidseitig überschleifen. Anschliessend kann die erste Seitenbeplankung L6 und L7 aufgeklebt werden. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 4 Auf dem mit Transparentfolie abgedeckten Plan wird aus dem Mitteteil L10, den beiden Nasenleisten L11 und der Endleiste L12 ein Rahmen verklebt. Zur Versteifung des Rahmens dienen die Diagonalstreben L13 und L14. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 5 Rumpfbeplankung anschliesst. Das Höhenruder L15 wird stirnseitig angeschrägt und kann nun angepasst und mit Scharnieren an die Dämpfungsfläche montiert werden. Falls Sie Folienscharnier vorziehen, entfällt dieser Arbeitsgang. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 6 Mit der Übung, die wir uns bis hier bei der Baugruppe Leitwerk geholt haben, können wir uns nun an den Aufbau des Rumpfes wagen. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 7 Nach Abtrocknen das Ende der Einlaufwände R36 spitz ausschleifen und beidseitig finishen, mit Folie oder Farbe, dabei 5mm ab Rand unbehandelt lassen ( = Klebefläche für Einläufe) ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 8 Schritt 04: Spanthälfte R7iu an R7i kleben. Spant R6i einschwenken und verkleben. Verstärkungen R26l einsetzen > Damit ist die Baugruppe „Einlauf“ fertig vorbereitet. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email:...
- Seite 9 Diese Hilfsvorrichtung erlaubt den Aufbau des gesamten Rumpfes auf einem ebenen Baubrett. Die „Verlängerungen“ an den Spanten werden später abgetrennt. > Damit ist die Baugruppe „Hilfskonstruktion vorderste 4 Spanten“ fertig vorbereitet. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 10 Grösse zum vorgesehenen Akku passt und bauen sie R4 3S oder R4 4S ein. Bei Verwendung eines 5S-Lipos eventuell ganz weglassen oder R4 4S anpassen. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 11 Rumpfgurte oben aussen R32 (Balsa: 5x5 x 550mm) auf dem Bauplan positionieren und beidseitig die Halbspanten R6a und R7a einkleben. Achtung Korrektur: R28 falsch, sollte R31 heissen ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 12 Hakenhalter R18 eingeklebt werden. Falls ein Fahrwerk vorgesehen wird, wie gezeigt den Fahrwerkspant R51 und die beiden Fahrwerkgegenplatten R52 montieren. Falls nicht, entfallen diese Teile. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 13 Faserrichtung quer zum Rumpf ! Die vorgefräste Einlauflippe muss vor dem Einkleben an den Lufteinlauf angepasst werden, damit diese möglichst bündig mit der Vorderkante abschliesst. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 14 Lösen der Verklebung zu verhindern. Anschliessend sorgfältig alle vorstehenden Leisten und Beplankungen wegschleifen. Bei der harten Kiefernleiste leistet eine kleine Feile gute Dienste. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 15 Klebungen die Schale aufrauen. Ich verdicke 2-K-Epoxy mit Microballoons und trage Kleberaupen auf alle Spanten auf. Dann wird die Schale sorgfältig aufgesetzt und ringsum mit Klebeband und/oder Stecknadeln fixiert. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 16 Nun hat die Hilfsvorrichtung an der Rumpfspitze ihren Dienst erfüllt und wird entlang den Kerben weggetrennt. Schritt 16: Weiter geht’s mit der oberen Beplankung der Rumpfspitze aus 3 inneren und einem äusseren Frästeil: ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 17 Schritt 17: Im Zentralteil des Rumpfes sind verschiedene Füllstücke und Platten einzubauen: Falls das Logo, stört, kann diese Versteifung auch anders rum eingeklebt werden…. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 18 Daran wird der Deckel mit 2 Holzschrauben von hinten festgeschraubt. Das Schubrohr wird nicht eingeklebt und kann später jederzeit zu Servicezwecken nach hinten weggezogen werden. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 19 R45 mittig ausgerichtet und verklebt, dann die äussere Beplankung aus 3 Teilen. Schritt 20: Flügelauflagen R21 und R22 ankleben. R29 sind Reste aus einer 5x5mm-Blasaleiste ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 20 Schlitze im Rumpf, in welche die Laschen des Seitensteuers eingreifen. (Das rote Ding auf diesem Bild ist das Urmodell der Deckel-Tiefziehform) ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email: info@keiro.ch...
- Seite 21 Auf die Grundplatte H1 die Frästeile H2 bis H5 wie hier gezeigt aufkleben Schritt H2 Nach aushärten des Klebstoffes Lasche H7 genau mittig von unten Festkleben. Einheit verschleifen und an Rumpf anpassen. ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email:...
- Seite 22 Wer das optionale Fahrwerk benützt, schneidet einen Schlitz in die Bodenbeplankung genau unter dem Fahrwerkspant. Montage mit vier Holzschrauben und dem Keil R4F (siehe Bild unten). Korrektur: R4F, nicht R52 ---------------------------------------------------------------------------------------------------------------------------------------- KEIRO Modelbausätze, Kurt Eich Tel +41 (0)62 794 24 42 homepage: www.keiro.ch CH – 4852 Rothrist Email:...
- Seite 23 Messen Sie gerade ausserhalb des Rumpfes die End- und Nasenleistenhöhe (vorderster Punkt der Nasenleiste). Der EIT 2 hat die richtige EWD von 0.6° , wenn das M ass D um 3mm grösser ist als das Mass C. Mass D minus Mass C = 3mm Eventuell notwenige Korrekturen werden an den Flügelauflagen ausgeführt.
- Seite 24 Starts ab Graspiste gut, auf Hartbelag besteht Gefahr für seitliches Ausbrechens. Bei beiden Startarten nur wenig ziehen !! Handstart geht nur bei sehr viel Gegenwind. Der EIT 2 liegt äusserst stabil in der Luft und erlaubt ein sehr grossräumiges Fliegen, genauso, wie wir es von einem Jet erwarten.
