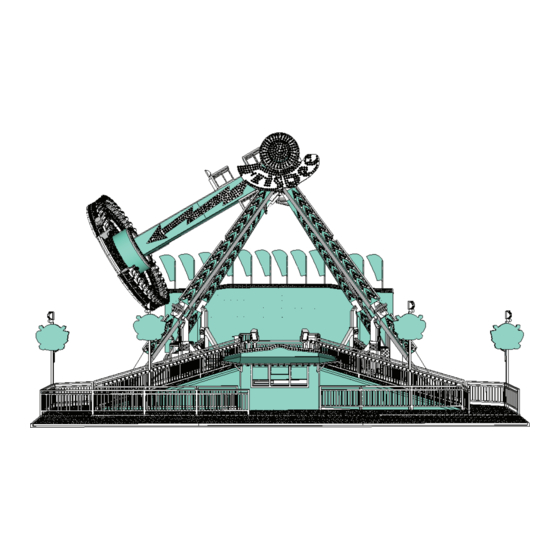

Mats Modellbau FRISBEE Bauanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Bauanleitung: Frisbee

Werbung

loading

Verwandte Anleitungen für Mats Modellbau FRISBEE

Inhaltszusammenfassung für Mats Modellbau FRISBEE

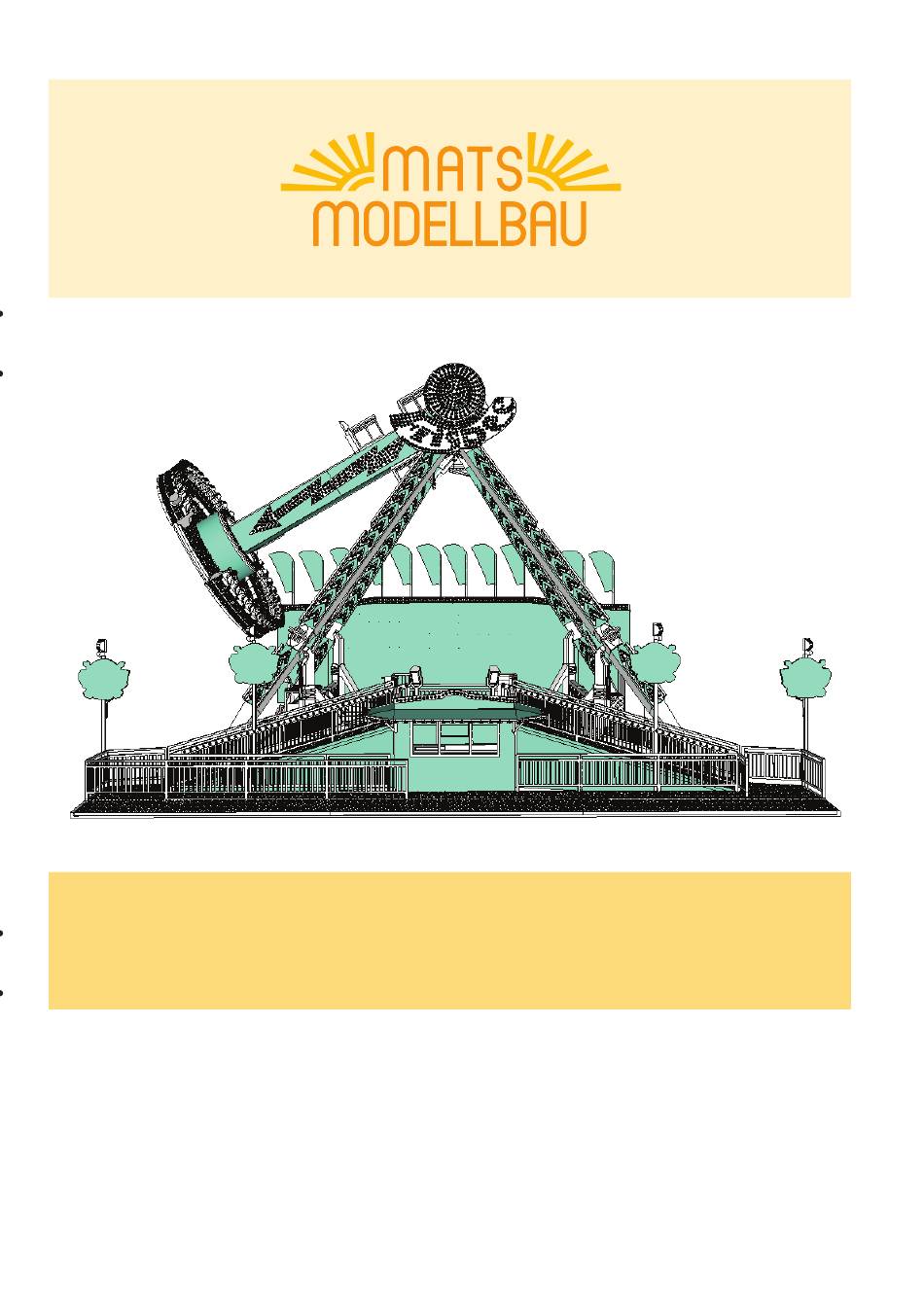

  • Seite 1 Bauanleitung: Frisbee...
  • Seite 2 Bauanleitung Modell: Frisbee Der Bausatz besteht aus 313 Einzelteilen, aufgeteilt in 5 Tüten. Die Teile wurden im FDM- und SLA- Druckverfahren hergestellt. Der Dekobogen ist lichtbeständig und selbstklebend. Teil aus Tüte. Element vom Dekobogen aufkleben. Hier wird das Teil / Teile von dem einer Zahl gekennzeichneten Bildes / Bauabschnitt benötigt.

  • Seite 3: Lackierung Und Bemalung

    Pinseln bemalt werden oder natürlich mit Airbrush grundiert werden. Sollten am Modell Hohlräume beleuchtet werden, ist es besser die Teile in schwarz vorzulackieren. RAL-Farben für den Frisbee RAL 3031 RAL 9002 RAL 2011 RAL 9011 RAL 1018...
  • Seite 4 Bauabschnitt 1: Podium Tüte 1 Teil Nr. 6 ist etwas kürzer als die Teile Nr. 7 Tüte 1 – 3 –...
  • Seite 5 Bauabschnitt 1: Podium – 4 –...
  • Seite 6 Bauabschnitt 1: Podium – 5 –...
  • Seite 7 Bauabschnitt 1: Podium – 6 –...
  • Seite 8 Bauabschnitt 1: Podium Verwende einmal Teil Nr. 16 und einmal Teil Nr. 17. Verwende einmal Teil Nr. 15 und einmal Teil Nr. 18. – 7 –...
  • Seite 9 Bauabschnitt 1: Podium Teil Nr. 40 nicht an Teil Nr. 38 kleben, nur stecken. – 8 –...
  • Seite 10 Bauabschnitt 2: Mittelbau Tüte 2 Teil Nr. 4 hat eine Aussparung in der Mitte. Tüte 2 Teil Nr. 38: Getriebemotor, Teil Nr. 37: Kugellager, Teil Nr. 36: Readkontakt – 9 –...
  • Seite 11 Bauabschnitt 2: Mittelbau Tüte 2 Teil Nr. 56 ist etwas schmaler als Teil Nr. 57. Die Teile Nr. 48 und Nr. 50 haben eine Führung für Drähte. Genau auf die Ausrichtung der Teile Nr. 31-34 achten. – 10 –...
  • Seite 12 Bauabschnitt 2: Mittelbau 44 45 Die Teile Nr. 57 sitzen immer vorne und hinten, die Teile Nr. 56 immer außen und innen. – 11 –...
  • Seite 13 Bauabschnitt 2: Mittelbau Das Kugellager (Nr. 37) nur am äußeren Rand vorsichtig kleben! Den Getriebemotor (Nr. 38) nicht kleben! Die Teile Nr. 30 und Nr. 35 gut durchtrocknen lassen. Bringe erst danach die anderen Teile an. Teil Nr. 46 vorsichtig kleben, es darf kein Kleber an den Motor gelangen.
  • Seite 14 Bauabschnitt 2: Mittelbau Erst das Teil Nr. 8 mit der Deko Nr. 1 bekleben, darauf das Teil Nr. 9 kleben. Danach genauso die beiden Ringe. Teil Nr. 36 liegt nicht bei (Readkontakt). Teil Nr. 36 braucht nicht geklebt zu werden. –...
  • Seite 15 Bauabschnitt 2: Mittelbau – 14 –...
  • Seite 16 Bauabschnitt 2: Mittelbau – 15 –...
  • Seite 17 Bauabschnitt 2: Mittelbau Die Teile Nr. 47 können ohne Verbindung zum Mittelbau auf die Bodenplatte geklebt werden. – 16 –...
  • Seite 18 Bauabschnitt 3: Gondel / Arm Tüte 3 Teil Nr. 15 hat eine hervorstehende runde Fläche. Teil Nr. 38 hat eine äußere Fläche. Tüte 3 Teil Nr. 32: Getriebemotor, Teil Nr. 39: Messingschraube, Teil Nr. 34: Schraube, Teil Nr. 36: Kugellager, Teil Nr. 37: Magnet –...
  • Seite 19 Bauabschnitt 3: Gondel / Arm Die beiden schmaleren rot / weiß Streifen sollten in Richtung der beiden längeren Riff elbleche zeigen. – 18 –...
  • Seite 20 Bauabschnitt 3: Gondel / Arm Teil Nr. 19 über die beiden schmaleren rot / weiß Streifen kleben. – 19 –...
  • Seite 21 Bauabschnitt 3: Gondel / Arm Die beiden Drähte müssen wie hier gezeigt weggeführt werden. Der Motor braucht nicht geklebt werden. Durch die beiden Deko Streifen Nr. 31 wird der Motor gehalten. – 20 –...
  • Seite 22 Bauabschnitt 3: Gondel / Arm Das Kugellager (Nr. 36) nicht kleben. Klebe- löcher Das Kugellager-Element (Nr. 32) nicht kleben. Drehe das Teil Nr. 4 auf die Schraube und verklebe die Schraube mit dem Teil Nr. 4 durch die beiden Klebelöcher. Die Gondel muss sich leichtgängig durch das Kugellager bewegen können.
  • Seite 23 Bauabschnitt 3: Gondel / Arm Vorsichtig verkleben! Vorsichtig verkleben! Das Hauptarm-Element (Nr. 34) passt nur in zwei Richtungen in das Gondel-Element (Nr. 33). – 22 –...
  • Seite 24 Bauabschnitt 3: Gondel / Arm Teil Nr. 7 vorsichtig verkleben! – 23 –...
  • Seite 25 Bauabschnitt 3: Gondel / Arm Drücke oben die vier Hauptstützen vorsichtig auseinander und drücke den Hauptarm auf den Motorstift Fahre den Getriebe- motor für die Schaukelbewegung, wenn nötig vorher auf diese Position: Die Drähte müssen in einer großen Schlaufe wie hier gezeigt weggeführt werden.
  • Seite 26 Bauabschnitt 3: Gondel / Arm Drücke die vier Hauptstützen noch einmal vorsichtig auseinander und streiche etwas Kleber in das Hauptarmloch. Schraube dann die Messing- schraube (Nr. 39) wie im Bild zu sehen an. Die Schraube muss mit dem Hauptarm verklebt werden und sich mitdrehen. Hebe die vier Hauptstützen mit dem Hauptarm von oben auf den Mittelbau und verklebe diesen an den hier gezeigten Stellen.

  • Seite 27: Anschluss

    Bauabschnitt 3: Gondel / Arm Das Podium (Nr. 12) braucht nicht geklebt werden. Anschluss Auf den nächsten vier Seiten wird der Anschluss erklärt. Das Frisbee Modell kann entweder mit der Kronos Art. 1001 oder der Kronos Fahrpult Art. 1002 betrieben werden. Die Steuerungen fi ndest du auf meiner Seite: www.Mats-Modellbau-Kirmes.de...
  • Seite 28 Anschluss Vor dem Anschluss muss sichergestellt werden, dass der Magnet unter der Gondel einen Abstand zum Readkontkat (unten) von ca. 2-4 mm hat. Genauso muss der Magnet mittig über dem Readkontakt stehen, so wie es hier zu sehen ist: Magnet Readkontakt Die Drähte von Bild Nr.
  • Seite 29 Anschluss Schließe den Getriebemotor für die Gondel an den Gleichstrommotoren-Kanal “B“ an (orangener / gelber Draht). Stelle die Motorspannung auf 3V ein. Schließe den Getriebemotor für die Schaukelbewegung an den Gleichstrommotoren-Kanal “A“ an (roter / lilaner Draht). Stelle die Motorspannung auf 6V ein. Schließe den Readkontakt (unter der Gondel) mit dem lila Kabel an “S1“...
  • Seite 30 Anschluss Achte bei der Schaukelbewegung darauf, dass der Schaukelwinkel 180° wie auch beim Original nicht deutlich überschreitet: 180° 180° Sollte der Hauptarm aus Versehen sehr hoch schwingen stoppt der “Kasten“ wie hier zu sehen: Stopp! – 29 –...
  • Seite 31 Anschluss Als Letztes muss, wenn nötig, der Readkontakt für die Gondelhalteposition (am Podium) ausgerichtet werden. Dieser ist dafür da, dass die Gondel in der Richtung zum Ein / Ausgang anhält. hinten vorne Um den richtigen Abstand zu fi nden kann es etwas dauern.
  • Seite 32 Bauabschnitt 4: Kasse Tüte 4 Tüte 4 – 31 –...
  • Seite 33 Bauabschnitt 4: Kasse Bringe vor dem Verkleben die Fensterfolie an. – 32 –...
  • Seite 34 Bauabschnitt 4: Kasse – 33 –...
  • Seite 35 Bauabschnitt 4: Kasse Die Kasse (Nr. 47) muss nicht geklebt werden. – 34 –...
  • Seite 36 Bauabschnitt 5: Rückwand Tüte 5 Tüte 5 – 35 –...
  • Seite 37 Bauabschnitt 5: Rückwand – 36 –...
  • Seite 38 Bauabschnitt 5: Rückwand Die Teile Nr. 9 und Nr. 10 sollten ca. 10° geneigt angebracht werden. – 37 –...
  • Seite 39 Bauabschnitt 5: Rückwand – 38 –...
  • Seite 40 Bauabschnitt 5: Rückwand – 39 –...
  • Seite 41 – 40 –...
  • Seite 42 – 41 –...
  • Seite 43 – 42 –...
  • Seite 44 Manhagener Weg 3a • 23738 Manhagen Mobil: 0157 . 30 63 63 72 • Mail: Mats-Modellbau-Kirmes@web.de...
